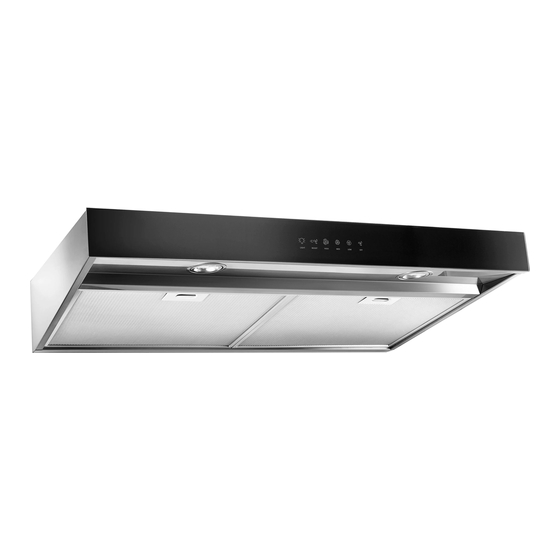

Installation Instructions and Use & Care Guide For questions about features, operation/performance, parts, accessories or service, call: 1-800-253-1301 or visit our website at www.whirlpool.com In Canada, call 1-800-807-6777 or visit our website at www.whirlpool.ca HOTTE D’ASPIRATION DE 30 po (76,2 CM) ET 36 po (91,4 CM) Instructions d’installation et Guide d’utilisation et d’entretien...
RANGE HOOD SAFETY Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others.
Page 4
IMPORTANT SAFETY INSTRUCTIONS Ducted fans must always be vented to the outdoors. For General Ventilating Use Only. Do Not Use To Exhaust Hazardous Or Explosive Materials And Vapors. To Reduce The Risk Of Fire Or Electric Shock, Do Not Use This Fan With Any Solid-State Speed Control Device.
INSTALLATION REQUIREMENTS Tools and Parts Location Requirements IMPORTANT: Observe all governing codes and ordinances. Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed It is the installer’s responsibility to comply with installation ■...
Do not install 2 elbows together. ■ Installation Clearances Use clamps or duct tape to seal all joints in the vent system. ■ The vent system must have a damper. If roof or wall cap has ■ a damper, do not use damper supplied with the range hood. Use caulking to seal exterior wall or roof opening around ■...
3¹⁄ " x 10" (8.3 cm x 25.4 cm) Vent System Calculating Vent System Length Vent Piece To calculate the length of the system you need, add the 3¹⁄ " x 10" (8.3 cm x 25.4 cm) 5.0 ft equivalent feet (meters) for each vent piece used in the system. 90°...
A 120 V, 60 Hz, AC only, 15 A, fused electrical circuit is Wire sizes and connections must conform with the rating of ■ ■ required. the appliance as specified on the model/serial/rating plate. The model/serial/rating plate is located inside the range hood If the house has aluminum wiring, follow the procedure ■...
Page 9
Style 1 - Cut Openings for 3¼" x 10" (8.3 cm x 25.4 cm) Rectangular Vent System Roof Venting To make a 4¹⁄ " x 10½" (10.8 cm x 26.7 cm) rectangular cutout on the underside of cabinet top and bottom: 1.
NOTE: The round vent damper may only be installed on the top Install Vent System of the product. 1. Install vent through the vent opening in upper cabinet or wall. Complete venting system according to the selected venting method. See the “Venting Requirements” section. 2.
Page 11
3. Slide the venting lever down as shown in the following 6. Bend spring clips away from metal grease filter. image. 7. Place charcoal filter into top side of metal filter. A. Lever on No Vented option 8. Bend spring clips back into place to secure the charcoal filter to the metal filter.
4. Lift the range hood into place and insert the mounting Install Range Hood bracket tabs through the slots in the back of the range hood. 1. Remove the power supply knockout from the top or rear of the vent hood (depending on the incoming location of your home power supply cable) and install a UL Listed or CSA Approved 1/2"...
Connect Vent System Make Electrical Connection Connect the ventwork to the range hood. Seal joints with vent Option 1 - Direct Wire Installations clamps or duct tape to make secure and airtight. Check that the backdraft dampers work properly. WARNING Power Supply Cable Installation 1.
Option 2 - Power Cord Kit Installations Range Hood Controls For optional power cord kit installations, follow the instructions supplied with the power cord kit. See the “Accessories” section for information on ordering. NOTE: Use only with range hood cord connection kits that have been investigated and found acceptable for use with this model range hood.
RANGE HOOD CARE Cleaning IMPORTANT: Clean the hood and grease filters frequently 2. Wash metal filter as needed in dishwasher or hot detergent according to the following instructions. Replace grease filter solution. before operating hood. 3. Reinstall the filter by making sure the spring-release handles are toward the front.
WIRING DIAGRAM User Interface 18 uF MOTOR SPECIFICATIONS POWER SUPPLY 120 VAC FREQUENCY 60 Hz POWER ABSORTION 210 W MOTOR RESISTANCE ( ) (SPEED 4) BLUE / BLACK 31.1 35.5 (SPEED 3) BLUE / GREY (SPEED 2) BLUE / RED 45.0 55.0 (SPEED 1) BLUE / WHITE...
United For further assistance States. If you need further assistance, you can write to Whirlpool Features and specifications on our full line of appliances. Canada LP with any questions or concerns at: ■...
SÉCURITÉ DE LA HOTTE Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d’alerte de sécurité.
Page 19
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ AVERTISSEMENT : AVERTISSEMENT : POUR MINIMISER LE RISQUE POUR RÉDUIRE LE RISQUE D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES D'UN FEU DE GRAISSE SUR LA CUISINIÈRE : CORPORELS, RESPECTER LES INSTRUCTIONS Ne jamais laisser un élément de surface fonctionner à SUIVANTES : puissance de chauffage maximale sans surveillance.
EXIGENCES D’INSTALLATION Outils et pièces Exigences d’emplacement IMPORTANT : Observer les dispositions de tous les codes et Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec règlements en vigueur. chacun des outils de la liste ci-dessous. C’est à...
Ne pas installer 2 coudes ensemble. ■ Distances de dégagement à respecter Utiliser des brides et du ruban à conduit afin d’assurer ■ l’étanchéité de chaque jointure du circuit d’évacuation. Le circuit d’évacuation doit comporter un clapet anti-reflux. ■ Si la bouche d’évacuation murale ou par le toit comporte un clapet anti-reflux, ne pas utiliser le clapet fourni avec la hotte.
Système de ventilation de 3 ¹⁄ x 10 Calcul de la longueur du circuit d’évacuation (8,3 cm x 25,4 cm) Pour calculer la longueur effective du circuit d’évacuation Composant nécessaire, additionner les longueurs équivalentes (en pieds ou mètres) de tous les composants utilisés dans le circuit. 3 ¹⁄...
L’appareil doit être alimenté que par un circuit de 120 V, Le calibre des conducteurs et les connexions doivent ■ ■ 60 Hz, protégé par fusible 15 A et mis à la terre. être compatibles avec les caractéristiques électriques de l’appareil spécifiées sur la plaque signalétique. La plaque Si le domicile possède un câblage en aluminium, suivre la ■...
Page 24
Style 1 — Découpages d’ouverture pour un système Style 2 — Découpages d’ouverture pour un conduit d’évacuation rectangulaire de d’évacuation rectangulaire de 3 ¼ po x 10 po (8,3 cm x 25,4 cm) 3 ¼ po x 10 po (8,3 cm x 25,4 cm) sur raccord de transition rond.
Installations pour système d’évacuation rond — Retirer Style 3 — Découpage d’ouvertures pour un conduit l’opercule amovible rectangulaire supérieur et l’opercule en d’évacuation rond de 7 po (17,8 cm) demi-cercle. Installations pour système d’évacuation rectangulaire — Découpage d’une ouverture circulaire sur la face inférieure Pour les installations avec passage par le toit, retirer l’opercule du sommet et du bas du placard : amovible rectangulaire supérieur du conduit d’évacuation.
Page 26
Seulement pour les options avec recyclage de l’air 5. Retirer le cache-conduit sans ventilation (recyclage). Pour ce mode d’évacuation, il est nécessaire d’acheter un ensemble de filtre au charbon. Voir la section « Accessoires » pour commander. 1. Retirer chaque filtre en tirant sur la poignée à ressort puis en tirant le filtre vers le bas.
Installation de la hotte 1. Ôter l’opercule pour le passage de l’alimentation électrique du sommet ou de l’arrière de la hotte de ventilation (selon l’emplacement du point d’entrée du câble d’alimentation du domicile) et installer un serre-câbles de 1/2 po homologué UL ou CSA.
Raccordement du conduit d’évacuation Raccorder le circuit d’évacuation à la hotte. Assurer l’étanchéité des jointures avec des brides de conduit ou du ruban adhésif pour conduit. Vérifier que les clapets anti-reflux fonctionnent correctement. Installation du câble d’alimentation 1. Pour les installations à raccordement direct, acheminer le câble d’alimentation du domicile selon les prescriptions du Code national de l’électricité...
Option 2 — Installations avec l’ensemble du cordon Commandes de la hotte d’alimentation Pour les installations avec l’ensemble du cordon d’alimentation facultatif, suivre les instructions fournies avec l’ensemble du cordon d’alimentation. Consulter la section « Accessoires » pour connaître le processus de commande. REMARQUE : Utiliser uniquement avec des nécessaires de A.
ENTRETIEN DE LA HOTTE Nettoyage IMPORTANT : Nettoyer fréquemment la hotte et les filtres à 2. Laver les filtres métalliques selon le besoin au lave-vaisselle graisse en suivant les instructions suivantes. Replacer le filtre ou dans une solution de détergent chaude. à...
