4.
EE22-xFT1,2,3x
alimentazione
per
per
per
EE22 con connettori
EE22-xFT3x
Connettore per
alimentazione e
uscita analogica
(vista frontale)
EE22-xFT6x
Connettore per
alimentazione e
uscita analogica
(vista frontale)
EMC - Raccomandazioni per i collegamenti
Il rispetto della normative EMC possono essere garantite solo usando sensori e
cavi che sono disponibili negli accessori.
•
Per assicurare un buon funzionamento dell'apparecchio con la custodia metallica
(EE22-MFTx), la custodia stessa deve essere collegata alla terra utilizzando il
morsetto previsto all'interno della custodia oppure al sistema di terra esterno.
Le montage de la sonde doit être isolé électriquement - -> Pas de mise à la terre !
•
Separare i cavi di alimentazione, che possono generare disturbi elettromagnetici, dai cavi
delle sonde di misura e dai cavi con i segnali di uscita.
•
I cavi di uscita dei segnali analogici devono essere messi a terra da un solo lato, meglio
sul lato dello strumento che riceve il segnale, e con bassa impedenza. I cavi non
schermati devono essere attorcigliati (twistati) per ridurre i disturbi elettromagnetici.
•
Fare in modo che la lunghezza dei cavi sia la più corta possibile. I cavi arrotolati
possono ridurre le misure di protezione elettromagnetiche. Non lasciare le due
estremità di un cavo allo stesso potenziale elettrico. Installare i cavi il più vicino
possibile a elementi che di per sé sono terre potenziali (vicino a pareti, piastre di
montaggio, strutture in metallo).

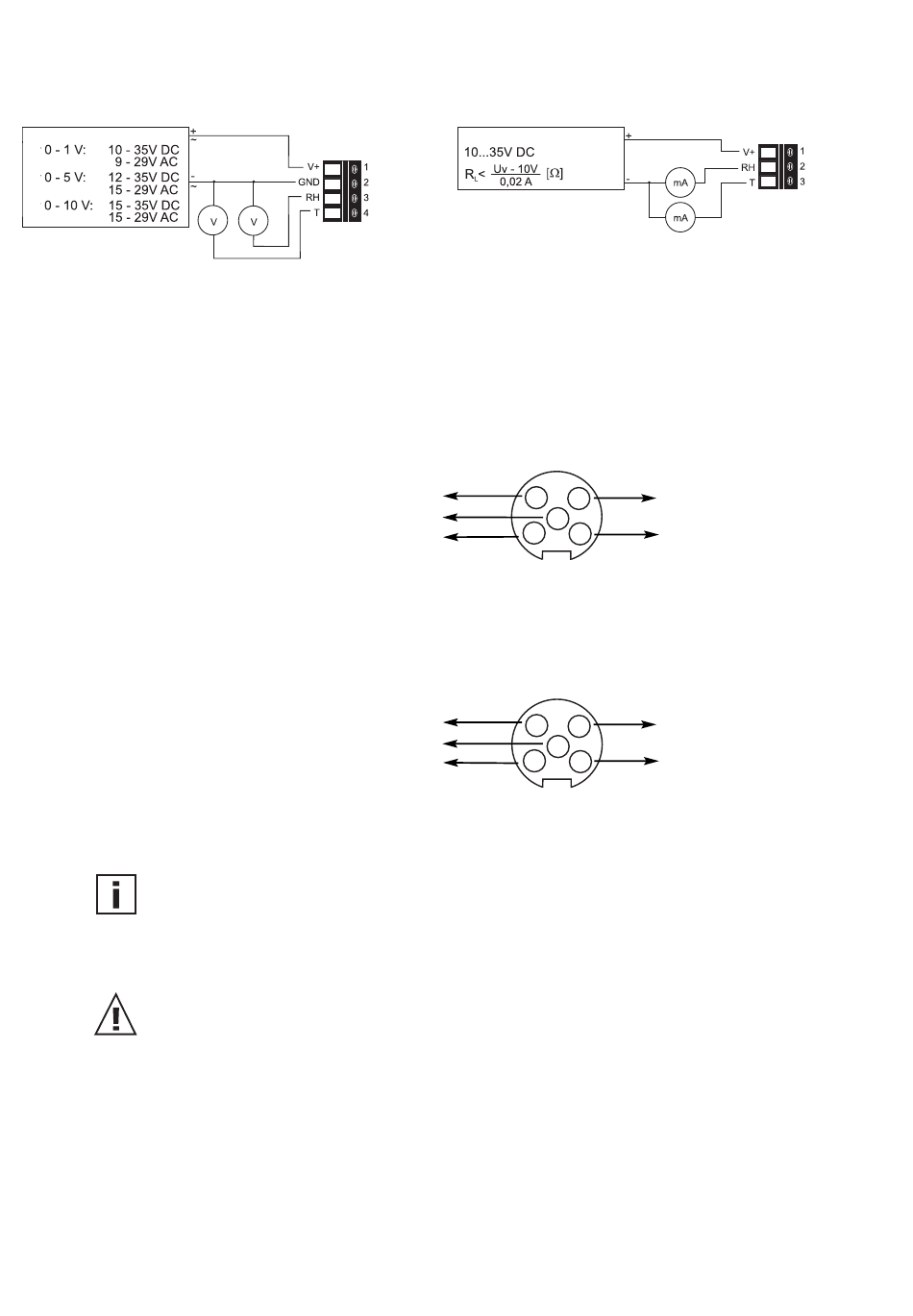

COLLEGAMENTI ELETTRICI

Schema
collegamenti:
non utilizzato
V+
T
EE22-xFT6x
alimentazione
Schema
collegamenti:
4
3
GND
5
V+
1
T
Euro-Norm
4
3
5
1
Euro-Norm
30
Schema
collegamenti:
non utilizzato
2
RH
Schema
collegamenti:
non utilizzato
2
RH
