5. Enclencher l'Onduleur de la 1
L'Onduleur démarre progressivement et la respective LED 5 (Onduleur disponible) doit clignoter.
Au bout de la séquence de démarrage, la LED 5 (Onduleur disponible) s'allume fixe.
Si la puissance est suffisante, la Charge est automatiquement transférée du Bypass Automatique sur
Onduleur.

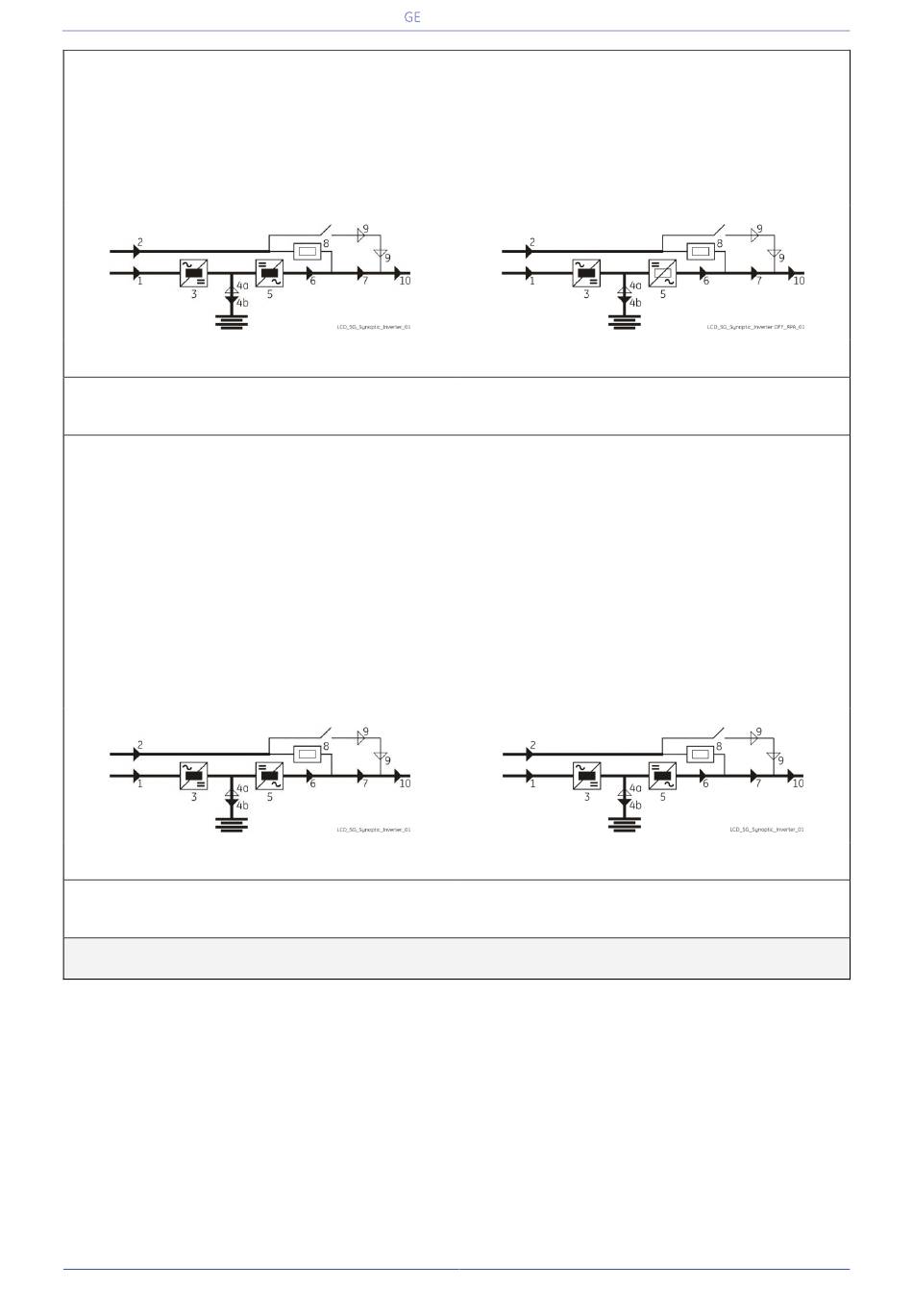

Diagramme synoptique 1
6. Enclencher l'Onduleur des autres unités appuyant la touche "Inverter ON" ( I ).
Ne pas procéder au démarrage de l'unité suivante tant que la séquence ci-dessous décrite n'est pas
complétée.
L'Onduleur s'enclenche et la respective LED 5 (Onduleur disponible) doit clignoter.
Au bout de la séquence de démarrage, la LED 5 (Onduleur disponible) s'allume fixe.
Dès que les Onduleurs seront suffisants pour pouvoir alimenter la Charge, celle-ci sera
automatiquement transférée des Bypass Automatiques aux Onduleurs des unités du Système Parallèle.
LED Alarme s'éteigne et la LED Operation doive être allumée.
Le diagramme synoptique de toutes les unités doit afficher l'état "CHARGE ALIMENTÉE PAR ONDULEUR".
Diagramme synoptique 1
