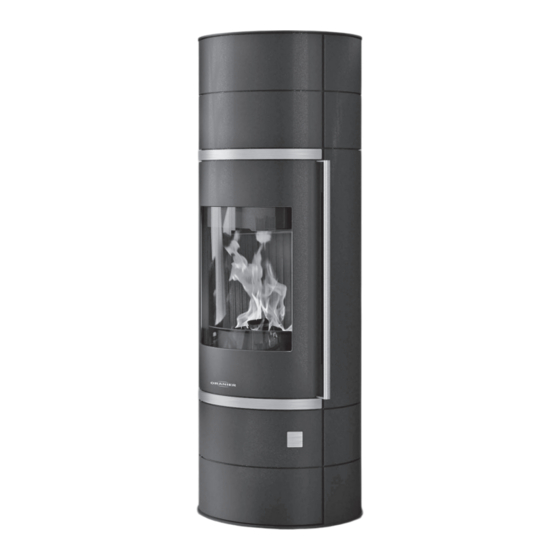

- Page 1 Bedienungs- und Montageanleitung für Kaminofen Manuel d’installation et d´utilisation pour poêle à bois ORANIER Ostro (W+) 293 3581 000 · 2100...
-
Page 2: Table Des Matières
Externe Verbrennungsluftversorgung 7. Installation und Inbetriebnahme Aufstellung Erstinbetriebnahme Montage „D-Blok“ Erweiterungssegment Montage „E-Blok“ Erweiterungssegment mit Wärmespeicher „W+“ 8. Bedienung Anheizen Brennstoff nachlegen Heizleistung anpassen Heizen mit Braunkohlenbriketts Heizen in der Übergangszeit Kaminofen außer Betrieb nehmen Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Page 3: Symbolerklärung, Umweltschutz
Sachen werden mit dem nebenstehenden Sym- bol gekennzeichnet. Sie werden durch Linien ober- und unterhalb des Texts begrenzt. Wichtige Informationen Symbol Bedeutung ► Handlungsanweisung Verweis auf eine Stelle im Dokument ➔ Aufzählung/Listeneintrag Aufzählung/Listeneintrag (2. Ebene) Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Page 4: Produktübersicht Und Bedienelemente
7 Holzlagerfach 8 Feuerraumauskleidung 9 Tür Holzlagerfach 10 Optionales Zubehör: - Aufsatz „D-Blok“ Erweiterungssegment oder - Aufsatz „E-Blok“ Energie-Segment mit Wärmespeicher „W+“ Es können bis zu 3 Segmente auf das Gerät montiert werden. 11 Stangentürgriff Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Page 5: Bestimmungsgemäße Verwendung Und Sicherheitshinweise
Gefahr durch unzureichende Frischluftzufuhr ► Stellen Sie eine ausreichende Versorgung des Aufstellungs- raumes mit Frischluft während des Betriebes des Gerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Gerätes mit weiteren Wärmeerzeugern. Bedienungs- und Montageanleitung ORANIER Ostro (W+) - Page 6 Sprühöl (z.B. WD 40, MoS2-Öl, Silikonöl) benetzen ► Sorgen Sie dafür, dass Kinder das Gerät nicht unbeaufsichtigt ► Verwenden Sie ausschließlich ORANIER Original-Ersatzteile und bedienen oder zum Spielen verwenden. Original-Zubehör. ► Stellen Sie sicher, dass nur Personen zu dem Gerät Zugang Warnung: Gefahr durch zerspringende haben, die auch zu sachgerechter Bedienung in der Lage sind.
-
Page 7: Angaben Zum Gerät
Ein Betrieb des Gerätes ohne montierte Rauchgasumlenkungen ist Verwenden Sie ausschließlich Original-Ersatzteile. nicht zulässig, weil das Gerät überhitzen kann und die Emissionen Ersatzteile anderer Hersteller sind durch ORANIER nicht geprüft stark ansteigen. und daher nicht freigegeben. Nicht freigegebene Ersatzeile verändern möglicherweise die kons- truktiv vorgegebenen Eigenschaften des Gerätes und führen somit... -
Page 8: Technische Daten
Förderdruck bei Nennwärmeleistung (NWL): 12,0 Abgastemperatur am Stutzen: °C Zugelassene Brennstoffe: - Scheitholz - Braunkohlen- briketts Abgang oben (Boden - Oberkante Stutzen): 1114 Abgang oben (Hinterkante - Mitte Stutzen): Abgang hinten (Fussboden - Unterkante Stutzen): 4.7 Maßzeichnung Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Page 9: Brennstoffe
Auch äußerlich trocken wirkendes Brennholz kann im Innern noch hohe Restfeuchte aufweisen. Nicht verbrannt werden dürfen: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Feinhackschnitzel Papier und Pappe (außer zum Anzünden) Rinden oder Spanplattenabfälle Kunststoffe oder sonstige Abfälle Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Page 10: Schornsteinanlage Und Zuluftbedingungen
Dies gilt auch dann, wenn die Zuluft über einen se- paraten Schacht von oben zugeführt wird. ► Bei auftretenden Anheiz-Problemen mit einer erhöhten Klein- holzmenge und angelehnter Feuerraumtür (3) unter Aufsicht anheizen. Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Page 11: Externe Verbrennungsluftversorgung
(Illustration Prinzipdarstellung) am Gerätekorpus kommen. Hintere Rauchrohr- öffnung Wanddurchführung mit Absperrklappe ORANIER Art. Nr. 9213 01 Alu-Flexrohr ORANIER Art. Nr. 9213 03 (schwarz) 9213 04 (grau) Anschlussstutzen ORANIER Art. Nr. 9200 69 ► Achten Sie bei einer externen Verbrennungsluftversorgung auf dichte Rohrführung! -
Page 12: Installation Und Inbetriebnahme
Bei Aufstellung sehr nahe an der Wand kann es zu Pyrolysespuren Förderdruck ein. an der Wand kommen. Bei Aufstellung des Gerätes auf empfindlichen Böden, einer Glasplatte sowie zu seinem exakten waage- rechten Ausrichten empfehlen wir das Aufkleben von Filzgleitern auf die Gerätefüße. Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Page 13: Montage „D-Blok" Erweiterungssegment
► Abschließend Deckplatte (1) wieder auflegen. Segmente mit Wärmespeicher „W+“ montiert werden. Es ist möglich „E-Blok“ und „D-Blok“ Segmente gemischt zu mon- tieren; die maximale Anzahl darf zusammen jedoch nicht mehr als 3 Stück betragen. Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Page 14: Bedienung
Ausdehnungsgeräusche (Ticken, Knacken). ► Um die Anzündwürfel herum 8 dünne Holzscheite (Kantenlänge 3-4 cm) in 4 Lagen aufstapeln. Die Flammen der Anzündwürfel müssen anschließend mit Kontakt zu den dünnen Holzscheiten frei nach oben brennen können. Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Page 15: Brennstoff Nachlegen
Einstellung der Luftschieber. So vermeiden Sie starke Emissionen, verschmutzte Sichtscheiben und übermäßigen Rauchaustritt beim Öffnen der Feuerraumtür (3). ► Legen Sie bei niedrigem Wärmebedarf entspre- chend weniger Brennstoff auf und achten Sie auf eine lebhafte Flammenbildung. Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Page 16: Heizen Mit Braunkohlenbriketts
Lebensgefahr. Wenn ohne Gefährdung der eigenen Person möglich: ► Warnen Sie andere Personen und fordern Sie sie zum Verlassen des Gebäudes auf. ► Nehmen Sie das Gerät umgehend außer Betrieb. Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Page 17: Reinigung, Wartung Und Pflege
Verschlussklaue etwa alle 4 Wochen mit je einem Spritzer Sprühöl (z.B. WD 40, MoS2-Öl, Silikonöl o.ä.). ► Alle drei Rauchgasumlenkungen entnehmen. Behandeln Sie bei dieser Gelegenheit alle übrigen beweglich- en Teile des Feuerraumtürverschlusses ebenfalls mit Sprüh- öl oder Kupferpaste. Bedienungs- und Montageanleitung ORANIER Ostro (W+) - Page 18 Über der zweiten Rauchgasumlenkung aus Blech sitzt eine dritte Rauchgasumlenkung aus Blech. ► Diese ist hinten mit einer Bajonettöffnung versehen. Zur De- montage die Rauchgasumlenkung leicht anheben (C) und dann nach hinten schieben (D). ► Gussboden entnehmen. Bedienungs- und Montageanleitung ORANIER Ostro (W+)
- Page 19 Position der Tertiärluftlöcher. An Vermiculiteplatten können im Heizbetrieb ober- flächliche Risse entstehen. Diese Risse sind unbe- denklich. Erst wenn der darunterliegende Metall- korpus freiliegt, muss ein Austausch erfolgen. Die Feuerraumauskleidung unterliegt nicht der Werksgarantie. Bedienungs- und Montageanleitung ORANIER Ostro (W+)
-
Page 20: Störungen Beheben
Überhitzung der umgebenden Wände und Einrichtungsgegenständen führen. ► Eine anfängliche Versandung ist unbedenklich. Feuerraumauskleidung Reibung durch Holz Normaler Verschleiß. versandet. oder Abgasmassen- Erst wenn Ofenkorpus frei zu liegen droht, muss strom. die entsprechende Platte getauscht werden. Bedienungs- und Montageanleitung ORANIER Ostro (W+) - Page 21 Ofen riecht im Betrieb ► Das Gerät mit erhöh- ► Geräte- bzw. Rauchrohr-Lackierung einbrennen Geräte- bzw. „nach Chemie“. Rauchrohr-Lackierung ter Brennstoffmenge ( ➔ 7.2 Erstinbetriebnahme). noch nicht einge- betreiben. brannt. Bedienungs- und Montageanleitung ORANIER Ostro (W+)
-
Page 22: Kundendienst
11. Kundendienst 11. Kundendienst ORANIER Heiztechnik GmbH Oranier Straße 1 · 35708 Haiger / Sechshelden Telefon: +49 (0) 27 71 / 2630-0 Sehr geehrter Kunde, ORANIER-Kaminöfen bieten Ihnen ausgereifte und zuverlässige Kundendienst / Ersatzteile Technik, Funktionalität und ansprechendes Design. email Kundendienst: service-ht@oranier.com... -
Page 23: Oranier-Werksgarantie
ORANIER Werksgarantie Zur Inanspruchnahme von Garantieleistungen ist in je- 6. Wir haften nicht für Schäden und Mängel an Geräten dem Fall die Vorlage des Kaufbeleges erforderlich. und deren Teile, die verursacht wurden durch: Für unsere ORANIER-Geräte leisten wir unabhängig - Äußere chemische oder physikalische Einwirkungen von den Verpflichtungen des Händlers aus dem Kauf- bei Transport, Lagerung, Aufstellung und Benutzung vertrag gegenüber dem Endabnehmer unter den nach- (z.B. Schäden durch Abschrecken mit Wasser, überlau-... -
Page 24: Zulassungen
Sie sich bei Beginn einer Heizperiode wieder über die richtige Bedienung informieren können. Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kenn- zeichnung. Typgeprüft nach EN 13240 Art. 15a B- VG Österreich Bauart 1 Bedienungs- und Montageanleitung ORANIER Ostro (W+) - Page 26 3. Utilisation conforme à la législation et consignes de sécurité 11. Service après-vente Utilisation conforme à la législation Consignes de sécurité 12. Garantie contractuelle ORANIER 4. Description de l’appareil 13. Conformités aux normes Pièces fournies 13.1 Normes en vigueur Pièces non-fournies Pièces de rechange d‘origine...
-
Page 27: Explication Des Symboles Et Protection De L'environnement
Elles sont limitées par des lignes dans la partie inféri- eure et supérieure du texte. Informations importantes Symbole Signification ► Étape à suivre Renvoi à d‘autres passages dans le docu- ➔ ment Énumération/Enregistrement dans la liste Énumération/Enregistrement dans la liste niveau) ième Manuel d’installation et d´utilisation ORANIER Ostro (W+) -
Page 28: Information Produit Et Éléments De Commande
- Éléments de rehausse «D-Blok» ou - Éléments de rehausse «E-Blok» avec accumulateur de chaleur «W+» Il est possible de superposer jusqu‘à 3 éléments de rehausse sur l‘appareil. 11 Grande poignée de porte Manuel d’installation et d´utilisation ORANIER Ostro (W+) -
Page 29: Utilisation Conforme À La Législation Et Consignes De Sécurité
► Veuillez constamment garantir une alimentation en air frais suffisante dans la pièce d‘installation quand l‘appareil est en fonctionnement. Il en est de même pour son fonctionnement parallèle avec d‘autres appareils généra- teurs de chaleur. Manuel d’installation et d´utilisation ORANIER Ostro (W+) - Page 30 MoS2, huile de silicone etc...). fermée! ► Veuillez utiliser uniquement nos pièces de rechange d‘origine ORANIER ainsi que les accessoires originaux de ► Veuillez vous assurer que les enfants ne jouent pas avec notre marque. l‘appareil et ne l‘utilisent pas sans surveillance.
-
Page 31: Description De L'appareil
(ORANIER Art. Nr. 9200 69) Plaque de protection en verre ou en acier Les plaques de vermiculite ne contiennent pas d‘amiante et sont Tuyaux, disponibles chez ORANIER dans leur couleur non-toxiques. Comparées à la chamotte, les plaques de vermiculite d‘origine présentent le gros avantage de permettre de hautes températures... -
Page 32: Caractéristiques Techniques
- Briquettes de lignite Raccordement par le haut (sol - haut de buse): 1114 Raccordement par le haut (bord arrière - axe buse): Raccordement par l’arrière (sol - bas de buse): 4.7 Croquis / Dimensions Manuel d’installation et d´utilisation ORANIER Ostro (W+) -
Page 33: Combustibles
Il est interdit de brûler les substances suivantes : bois humides ou traités bois industriel, chutes de menuiserie débris de bois ou copeaux papier ou cartonnages (sauf pour l’allumage) écorces ou déchets d’aggloméré matières plastiques et déchets ménagers Manuel d’installation et d´utilisation ORANIER Ostro (W+) -
Page 34: Conduit Des Fumées Et Apport D'air Extérieur
► En cas de problèmes à l‘allumage, veuillez utiliser une ► Prévoyez un accès pour le ramonage et le netto- plus grande quantité de bois d‘allumage et laisser la yage du conduit de raccordement. porte du foyer (3) entr‘ouverte sous votre surveillance. Manuel d’installation et d´utilisation ORANIER Ostro (W+) -
Page 35: Prise D'air Extérieur
9213 03 (noir) 9213 04 (gris) Buse de raccordement ORANIER Art. Nr. 9200 69 ► En cas de connexion à l’air extérieur, veillez bien à ce que les conduits soient parfaitement étanches avec une entrée d’air face aux vents dominants. -
Page 36: Installation Et Mise En Service
Si l‘appareil est installé sur un sol délicat ou sur une plaque de verre ainsi que pour garantir l‘exacte horizontalité de l‘installation, nous vous recomman- dons de coller des patins de feutre sous les pieds de l’appareil. Manuel d’installation et d´utilisation ORANIER Ostro (W+) -
Page 37: Montage Des Éléments De Rehausse «D-Blok
3 éléments en tout. Les éléments de rehausse «E-Blok» contiennent un accumulateur de chaleur en chamotte spéciale d‘une densité de 2,9 kg/dm . Cet accumulateur de chaleur assure une émission homogène de la chaleur. Manuel d’installation et d´utilisation ORANIER Ostro (W+) -
Page 38: Utilisation
émissions excessives, il faut utiliser l’appareil à sa puissance nominale. À cet effet, il est nécessaire d’utiliser une quantité de bois d’environ 1,5 kg, pour une durée de combustion de 45 minutes. Manuel d’installation et d´utilisation ORANIER Ostro (W+) -
Page 39: Réglage De La Puissance De Chauffage
échappement excessif de fumées lors de l’ouverture de la porte (3). ► Pour diminuer l’allure, il est préférable de réduire la quantité de combustible tout en veillant à conserver une flamme vive. Manuel d’installation et d´utilisation ORANIER Ostro (W+) -
Page 40: Utilisation De Briquettes De Lignite
► Un professionnel qualifié devra s’assurer par la suite que ► Avant de jeter les cendres, veuillez vous l‘appareil, l’ensemble des installations d’évacuation et le conduit sont bien restés intacts. assurer qu‘elles sont complètement refroidies. Manuel d’installation et d´utilisation ORANIER Ostro (W+) -
Page 41: Nettoyage, Entretien Et Maintenance
À cette occasion veuillez également graisser tous les autres ► Retirez les trois déflecteurs. éléments mobiles du système de verrouillage de la porte avec de l‘huile en aérosol ou de la pâte de cuivre. Manuel d’installation et d´utilisation ORANIER Ostro (W+) - Page 42 Au-dessus se trouve un troisième déflecteur métallique pourvu sur l‘arrière d‘une fixation baïonnette. ► Pour le démontage, veuillez soulever légèrement le déflecteur (C) puis le pousser vers l‘arrière (D). ► Retirez la sole en fonte. Manuel d’installation et d´utilisation ORANIER Ostro (W+)
- Page 43 à priori tant que le corps métallique n‘est pas par là mis à nu. S‘il le devient, il sera nécessaire de changer les plaques de vermiculite. Ces plaques sont exclues de la garantie. Manuel d’installation et d´utilisation ORANIER Ostro (W+)
-
Page 44: Remédier Aux Dysfonctionnements
► Changez le joint. Le joint de la porte n’est plus étanche. froid: coincez une feuille de papier entre le corps du poêle et la porte. La feuille ne doit pas pouvoir glisser. Manuel d’installation et d´utilisation ORANIER Ostro (W+) - Page 45 ATTENTION! Utilisez uniquement les pièces de industriel. rechange d‘origine. Des pièces d‘autres marques peuvent modifier l‘émission de chaleur de l‘appareil et entrainer une surchauffe des murs et du mobilier à proximité de l‘appareil. Manuel d’installation et d´utilisation ORANIER Ostro (W+)
-
Page 46: Service Après-Vente
11. Service après-vente 11. Service après-vente Cher Client Nous tenons à vous féliciter pour l’achat de votre poêle ORANIER! Les poêles ORANIER vous offrent une technologie de pointe mûrie et fiable et allient une parfaite fonctionnalité à un design attrayant. -
Page 47: Garantie Contractuelle Oranier
211-4, 211-5 et 211-12 du code de la l’appareil. consommation. ORANIER décline toute responsabilité en cas de dommages directs ou indirects causés par l‘utilisation de pièces de rechange qui ne sont pas d‘origine. La garantie ne s’applique que dans la mesure où les recommanda- tions et règles de fonctionnement de la notice de l’appareil sont... -
Page 48: Conformités Aux Normes
Rendement et émissions: se référer au certificat «Marquage CE» contenu dans ce manuel ! Appareil conforme aux exigences de la norme EN 13240 Manuel d’installation et d´utilisation ORANIER Ostro (W+) - Page 51 Kundendienst-Anforderung Heiztechnik Deutschland Telefax + 49 (0) 2771 2630 - 349 ORANIER Heiztechnik GmbH Oranier Straße 1 Österreich Telefax + 43 (0) 732 6602 30 35708 Haiger/Sechshelden Schweiz Telefax + 41 (0) 812 5066 26 Telefon +49 (0) 2771 2630 - 0...
-
Page 52: Déclaration De Performances
Gemäß Anhang III der Verordnung (EU) Nr. 305/2011 (Bauproduktenverordnung) According to Regulation (EU) No. 305/2011 En accord avec le règlement des produits de construction (EU) N° 305/2011 Für das Produkt: Ostro For the product: Ostro Pour le produit: Ostro Nr. 568102... - Page 53 14. Leistungserklärung / Déclaration de peformances 7. Im Falle der Leistungserklärung, die ein Bauprodukt betrifft, das von einer harmonisierten Norm erfasst wird: In the case of the declaration performance, concerning a construction product covered by a harmonized standard: Cas de déclaration des performances concernant un produit de construction couvert par une norme harmonisée: Notifizierte Prüfstelle: 1417/ EMI- TÜV SÜD Kft.
-
Page 54: Marquage Ce
15. CE-Kennzeichnung / Marquage CE 15. CE-Kennzeichnung / Marquage CE CE-Kennzeichnung CE marking Marquage CE ORANIER Heiztechnik GmbH Der Hersteller The manufacturer Werk 10 Le fabricant Oranier Straße 1 35708 Haiger erklärt in alleiniger Verantwortung, dass das Produkt „Raumheizer für feste Brennstoffe“ mit der Handelsbezeichnung declares under our responsibility that the produkt “Room heater by solid fuel“... -
Page 55: Label Énergétique Et Fiche Produit Selon Les Normes Eu
16. Energielabel und Produktdatenblatt / Label énergétique et fiche produit 16. Energielabel und Produktdatenblatt nach EU-Verordnung / Label énergétique et fiche produit selon les normes EU Oranier Heiztechnik Ostro ENERGIA · · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186 Produktdatenblatt gemäß... -
Page 56: Identification De L'appareil
Pour plus de facilité, veuillez cocher sans attendre la case correspondant au modèle de votre appareil dans le tableau ci-dessous. Variante / Identification Code / Références type d’appareil: Stahl schwarz 5681 11 A02 Black steel Acier noir Oranier Heiztechnik GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden...
