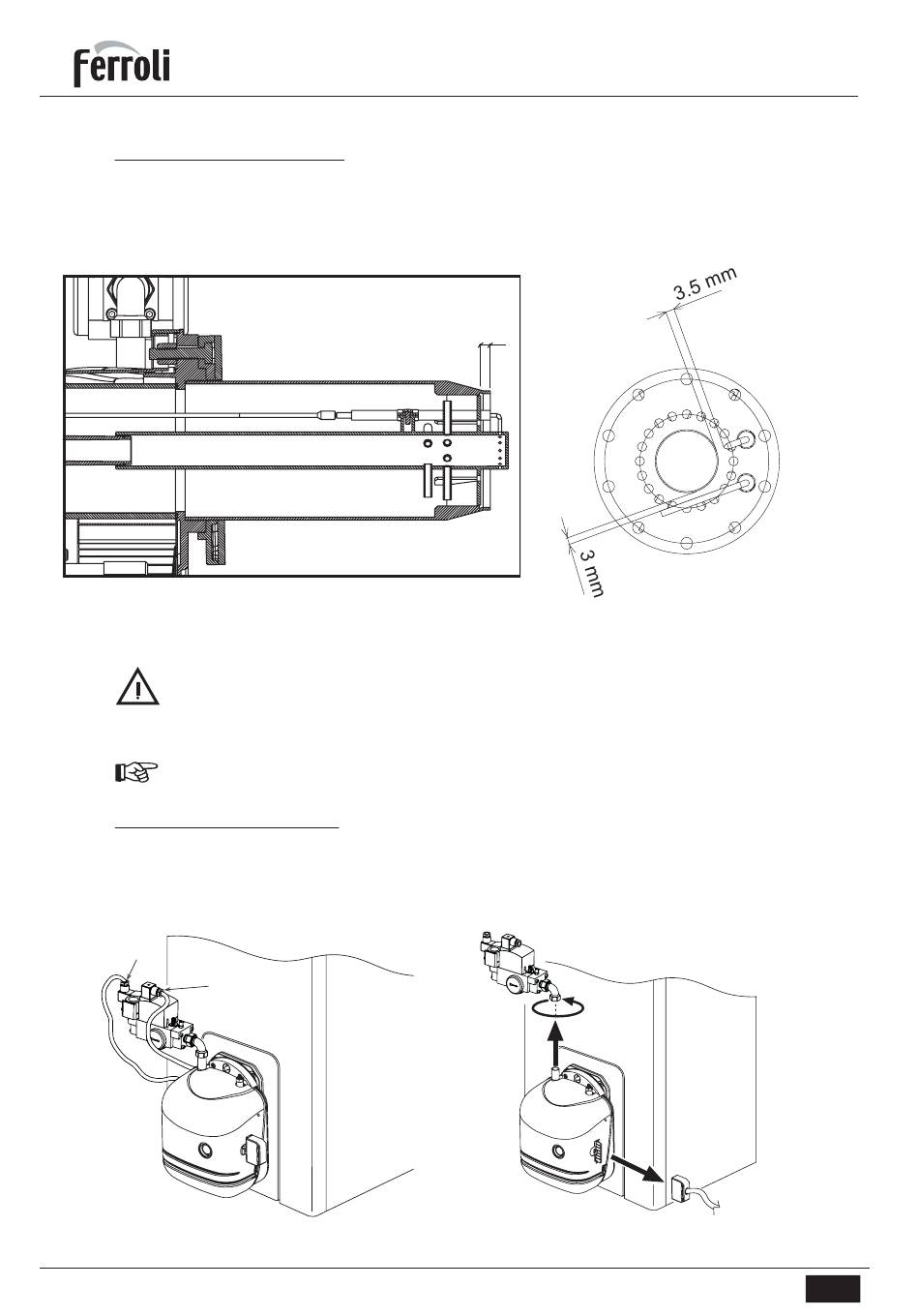

Posizionamento elettrodi
Verificare il corretto posizionamento di elet trodi e deflettore, secondo le quote sottoindicate.
LA PUNTA DELL'ELETTRODO ACCENSIONE DOVRA' CADERE IN CORRISPONDENZA DI UNO
DEI FORI PILOTA.
E' opportuno ese guire una ve rifica del le quo te dopo ogni in tervento sulla testa.
Accertarsi che non vi sia tensione elettrica e che il gas sia chiuso.
Sequenza di smontaggio
• Chiudere il gas
• Sconnettere elettricamente il bruciatore togliendo il connettore "A"
• Sconnettere dalla valvola i due collegamenti elettrici "G"
• Togliere la valvola gas "B"
G
G
8
Testa di combustione
L
fig. 5
B
fig. 6
Cod. 3540G441 - 05/2009 (Rev. 00)
SUN M10
A
IT
