Installation de l'unité Intérieure (1)
10.

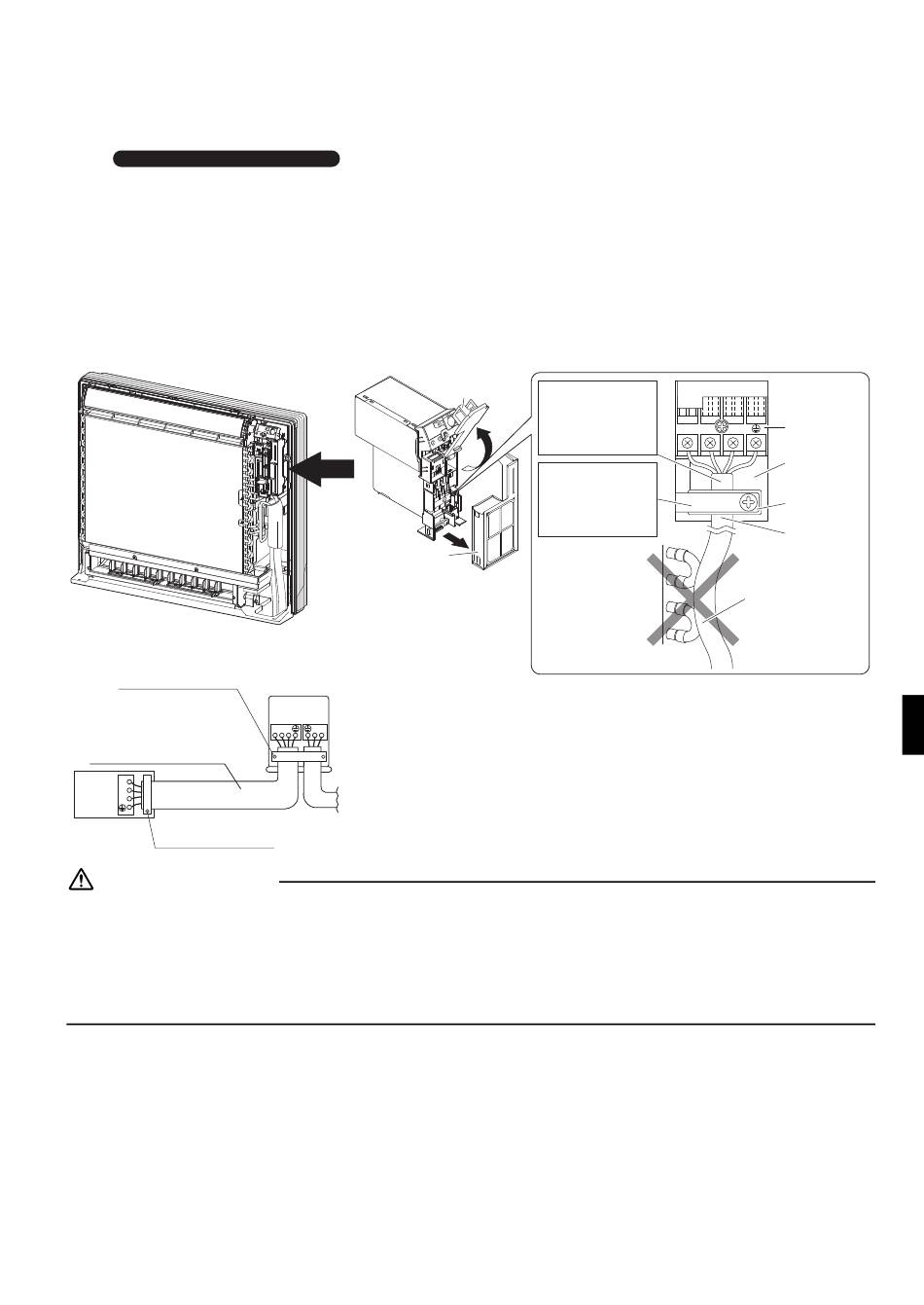

Câblage
Avec un multi-appareil intérieur
multi-appareil extérieur.
• Levez la plaque de sécurité du capteur et retirez le couvercle de la plaque métallique avant, puis connectez le câblage
d'embranchement sur le bornier.
1) Dénudez l'extrémité des fils (15 mm).
2) Faites correspondre la couleur des fils avec les numéros de borne des borniers des unités intérieure et extérieure, puis
vissez fermement les câbles à la borne correspondante.
3) Raccordez les câbles de mise à la terre aux bornes correspondantes.
4) Tirez les câbles pour vérifier qu'ils sont correctement fixés, puis maintenez-les avec un dispositif de retenue des câbles.
5) Veillez à ce que les fils n'entrent pas en contact avec le conduit en métal de l'échangeur de chaleur.
6) En cas de connexion à un système adaptateur. Faites passer le câble de télécommande et fixez le S21. (Reportez-vous
au point 11. En cas de raccordement à un système HA.)
Fixez fermement les fils
avec les vis des bornes.
Câblage d'interconnexion
Câble à 4 conducteurs
de 1,5 mm2~2,5 mm2 et
applicable pour 220~240 V
H05RN-F (60245 IEC 57)
1
Appareil
2
3
intérieur
Fixez fermement les fils
avec les vis des bornes.
AVERTISSEMENT
1) N'utilisez pas de câbles taraudés, toronnés, de rallonges ou de raccordements en étoile car ils peuvent entraîner une
surchauffe, une décharge électrique ou un incendie.
2) N'utilisez pas d'éléments électriques achetés localement dans le produit. (Ne branchez pas l'alimentation de la pompe
d'évacuation, etc. sur le bornier de transmission.) Cela pourrait provoquer une décharge électrique ou un incendie.
3) Ne branchez pas le câble d'alimentation à l'unité intérieure. Cela pourrait provoquer une décharge électrique ou un incendie.
4) Utiliser un disjoncteur de type à déconnexion omnipolaire avec séparation de contact d'au moins 3 mm assurant une
déconnexion en cas de surtension de catégorie III.
■
Français
, installez comme décrit dans le manuel d'installation fourni avec le
Plaque de sécurité
du capteur
Couvercle de la plaque
métallique avant
Appareil
extérieur
1 2 3
L N
Pliez les conducteurs de
façon à ce que le
couvercle de la plaque
métallique avant
1
2
s'imbrique solidement.
Fermez bien la barrette
de fixation de manière
à ce que les fils ne
subissent pas de
contrainte extérieure.
Boîte à bornes
3
Boîte des
composants
électriques
Barrette de
fixation des fils
Utilisez le type
de fil spécifié.
Veillez à ce que les fils
n'entrent pas en contact
avec le conduit en métal
de l'échangeur de
chaleur.
13
