Contrôle à distance du moniteur via une interface RS-232C
Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d'une connexion RS-232C.
REMARQUE : Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défi ni sur « RS-232C »
(Voir page 24).
Les fonctions pouvant être contrôlées par un PC sont :
• La mise sous/hors tension
• La commutation entre les signaux d'entrée

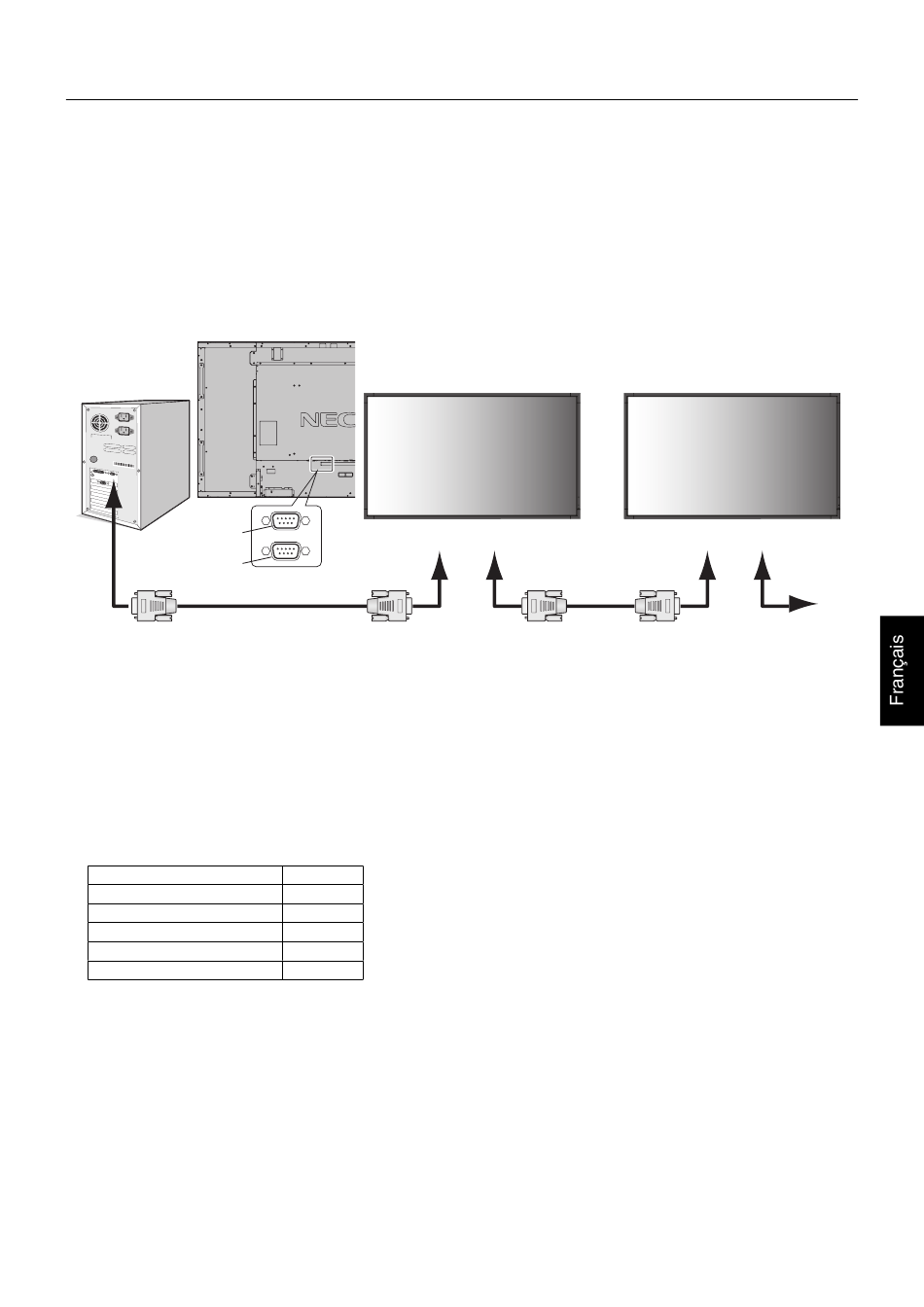

Connexion
Moniteur LCD + PC
SORTIE
Sortie
PC
ENTRÉE
Câble RS-232C
REMARQUE : Vous aurez besoin d'un adaptateur port série 25 broches si votre PC ne dispose pas d'un autre connecteur port
série. Prenez contact avec votre revendeur.
Vérifi ez le paramètre ID=ALL REPLY dans COMMANDE EXTERNE.
* Pour fonctionner, le terminal de la sortie RS-232C ne peut être connecté qu'à un autre moniteur du même modèle.
Ne connectez pas d'autres types d'équipement.
Pour contrôler un ou plusieurs moniteurs qui sont connectés en guirlande, utilisez les commandes de contrôle. Les instructions
pour les commandes de contrôle se trouvent sur le CD fourni avec l'écran. Le fi chier s'appelle « External_control.pdf ».
Il n'est possible de connecter en guirlande qu'un nombre limité de moniteurs.
1) Interface
PROTOCOLE
DÉBIT
LONGUEUR DES DONNÉES
BIT DE PARITÉ
BIT D'ARRÊT
CONTRÔLE DE FLUX
Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C.
Pour la commande RS-232C, utilisez le type de câble inverseur (câble simulateur de modem, non fourni).
2) Diagramme de la commande de contrôle
Consultez le fi chier « External_Control.pdf » sur le CD-ROM.
MultiSync
Entrée RS-232C
RS-232C
9600 [bps]
8 [bits]
AUCUN
1 [bit]
AUCUN
Français-31
Sortie RS-232C Entrée RS-232C
Câble RS-232C
MultiSync
Sortie RS-232C
MultiSync
