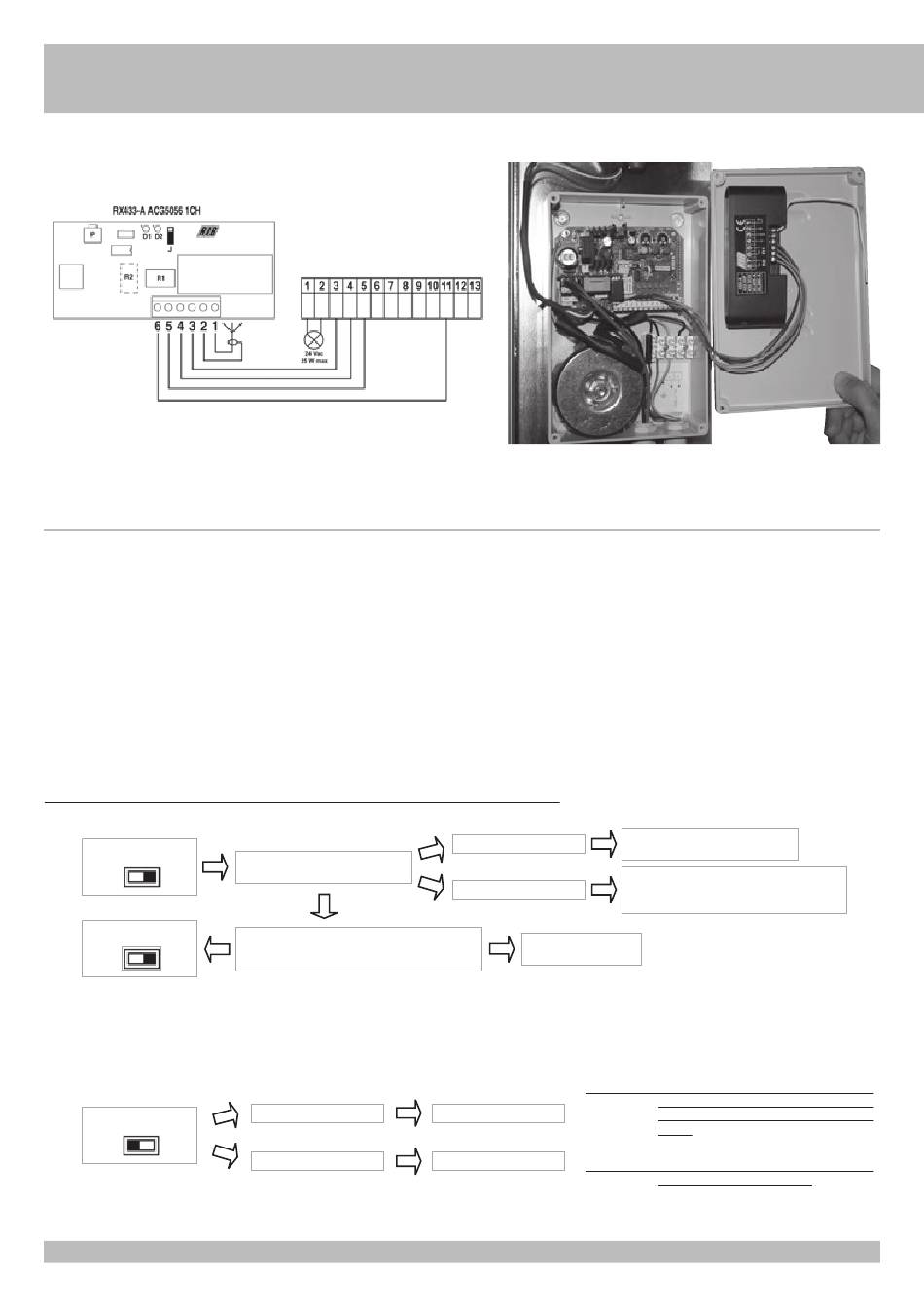

3.1 COLLEGAMENTI RADIO RICEVITORE OPZIONALE
Fare riferimento al manuale del ricevitore radio RX433-A 1CH - RX433-A 2CH.
Dopo aver eseguito il cablaggio dal ricevitore, fissarlo tramite apposito adesivo all'interno del coperchio della centralina.
Se non si utilizza una antenna dedicata, collegare al morsetto 1 del ricevitore un filo elettrico lungo 17 cm.
4. IMPOSTAZIONI
Questo capitolo contiene importanti informazioni per una sicura e corretta installazione.
Seguire scrupolosamente tutte le istruzioni in quanto un errato montaggio può comportare rotture o malfunzionamenti dell'automazione.
4.1 CONTROLLI PRELIMINARI
Prima di dare alimentazione al sistema, controllare tutti i cablaggi effettuati. In particolare controllare che non ci siano fili spellati, cortocircuiti tra fili e che tutti gli accessori siano collegati alla
morsettiera nei punti indicati nello schema della pagina precedente.
Una volta data alimentazione:
1. Verificare che il led POWER sia acceso fisso e che la catena sia in posizione alta.
2. Verificare che il radio ricevitore sia correttamente collegato..
3. Verificare il collegamento dei motori e degli encoder seguendo la procedura descritta di seguito.
Questa procedura permette di verificare il senso di rotazione dei motori, eventuali inceppamenti o malfunzionamenti durante il movimento dell'anta. È importante eseguire questo controllo per
evidenziare errori di cablaggio o quant'altro possa pregiudicare un normale funzionamento.
NOTA BENE: durante queste movimentazioni le fotocellule, la radio e i pulsanti NON sono attivi.
Posizione SW1
MAN
AUT
SI
Posizione SW1
MAN
AUT
4.2 MOVIMENTAZIONE MANUALE
Questa procedura va effettuata SOLO dall'installatore e SOLO durante la messa in opera del sistema.
Questa movimentazione deve essere eseguita solo in particolari condizioni in cui non sia possibile riportare la catena in posizione alta.
Posizione SW1
MAN
AUT
NO
Premere con un impulso il tasto BLU. La
catena si deve abbassare.
NO
SI
Rilasciare il tasto BLU e premere quello GIALLO.
La catena si deve alzare. Riportarla in posizione alta.
Per alzare la catena
Per abbassare la catena
La catena non si muove.
La catena si alza.
NO
Verificare i cablaggi e
ripetere la prova.
ATTENZIONE: La riattivazione della modalità automatica
Premere il tasto GIALLO
Premere il tasto BLU
ATTENZIONE: Durante la movimentazione manuale il
7
Verificare i cablaggi e ripetere la prova.
Modificare l'orientamento dei 2 jumper presenti
sulla scheda. Se non presenti, invertire le fasi del
motore. Ripetere la prova.
(AUT) comporta l'utilizzo della posizione
raggiunta come posizione completamente
alzata.
sensore di corrente è escluso.
