OBJ_BUCH-2368-003.book Page 22 Thursday, February 18, 2016 12:13 PM
22 | Français

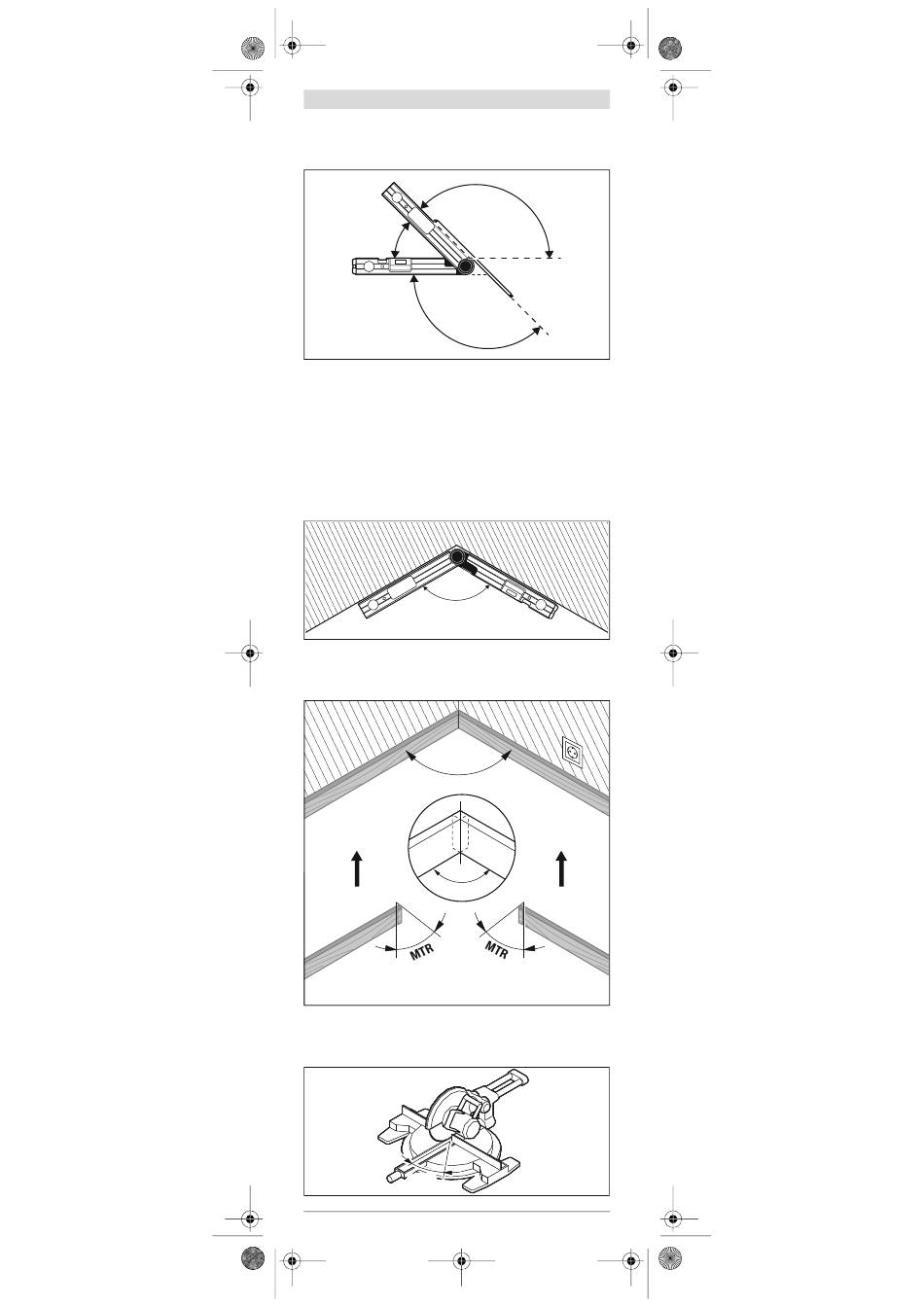

L'angle w apparaît sur l'écran entre branche de base et branche mobile
comme valeur de mesure. Il est possible de calculer l'angle souhaité v entre
la branche de base et le prolongement de branche comme suit :
v = 180° – w
w
v
GAM 220 MF : Mode de fonctionnement « Coupe d'onglet
simple »
Le mode de fonctionnement « Coupe d'onglet simple » (« Simple MTR ») sert
à déterminer l'angle de coupe « MTR », si deux pièces dont la coupe d'onglet
est identique doivent former un angle extérieur quelconque x° inférieur à
180° (p.ex. pour plinthes, colonnes de rampes d'escalier ou cadres).
Le mode « Coupe d'onglet simple » est activé en appuyant sur la touche
« MTR1 ». Le calcul de l'angle de coupe « MTR » s'effectue toujours sur la
base de la valeur affichée. Si la valeur affichée est une valeur mémorisée (re-
connaissable au fait que l'indicateur a clignote), le calcul s'effectue avec la
valeur mémorisée, indépendamment de la position des branches.
x °
Si les pièces doivent être montées dans un coin (p.ex. pour plinthes), mesu-
rer l'angle de coin x° en positionnant la branche mobile et la branche de base.
Pour les angles donnés (p.ex. cadres), ouvrir la branche mobile et la branche
de base jusqu'à ce que l'angle souhaité soit affiché sur l'écran.
x °
x °
C'est l'angle d'onglet horizontal « MTR » (« Miter Angle » : angle d'onglet hori-
zontal), duquel les deux pièces doivent être raccourcies, qui est déterminé.
Pour ces angles d'onglet, la lame de scie est positionnée verticalement par
rapport à la pièce (l'angle d'onglet vertical est de 0°).
MTR
1 609 92A 25A | (18.2.16)
v
Bosch Power Tools
