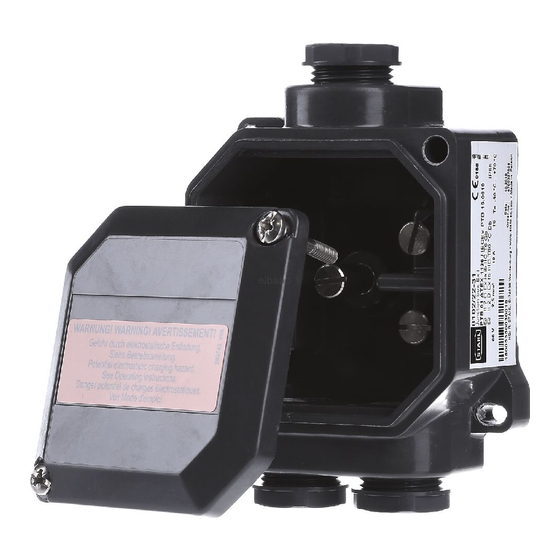

- Page 1 Mode d'emploi Additional languages www.stahl-ex.com Boîtes de dérivation Série 8102...
-
Page 2: Table Des Matières
Sommaire Informations générales ..................3 Fabricant ......................3 Informations concernant le mode d'emploi ............3 Autres documents ....................3 Conformité avec les normes et les dispositions ..........3 Explication des symboles ..................4 Symboles figurant dans le mode d'emploi ............4 Avertissements ....................4 Symboles sur le dispositif ...................5 Consignes de sécurité... -
Page 3: Informations Générales
• Fiche technique Pour d'autres langues, voir www.stahl-ex.com. Conformité avec les normes et les dispositions Voir les certificats et la déclaration de conformité CE : www.stahl-ex.com. L'appareil dispose d'une homologation selon IECEx. Voir le site Web IECEx : <http://iecex.iec.ch/> D'autres certificats nationaux peuvent être téléchargés sous le lien suivant : http://www.r-stahl.com/downloads/certificates.html. -
Page 4: Explication Des Symboles
Explication des symboles Explication des symboles Symboles figurant dans le mode d'emploi Symbole Signification Conseils et recommandations concernant l'utilisation du dispositif Danger général Danger provoqué par une atmosphère explosive Danger provoqué par des pièces conductrices Avertissements Il est impératif de respecter les consignes d'avertissement pour réduire le risque lié à... -
Page 5: Symboles Sur Le Dispositif
R. STAHL Schaltgeräte GmbH. • Lors de la planification, respecter le document « Instructions d'installation - armoire de commande » (téléchargement via www.stahl-ex.com, Documentation produit, point de menu « Planification »). • Nous ne saurions être tenus pour responsables de dommages résultant d'une utilisation erronée ou non autorisée du dispositif ou du non-respect du présent... -
Page 6: Transformations Et Modifications
Fonction et structure du dispositif Maintenance, réparation, mise en service • Avant la mise en service, s'assurer que le dispositif n'est pas endommagé. • Seules des personnes autorisées et formées à cet effet sont habilitées à exécuter des travaux sur le dispositif, p.ex. installation, entretien, maintenance, dépannage. •... -
Page 7: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques Protection contre les explosions Europe (ATEX) Gaz et poussière PTB 01 ATEX 1136 E II 2 G Ex e ia IIC T6, T5 Gb E II 2 D Ex tb IIIC T80°C, T90°C Db Global (IECEx) Gaz et poussière IECEx PTB 15.0010 Protection contre... - Page 8 M20 x 1,5 (couple de serrage 2,3 Nm) Presse-étoupe M25 x 1,5 (couple de serrage 3,0 Nm) Presse-étoupe M20 x 1,5 (couple de serrage 1,5 Nm) Semi-raccord à vis Pour d'autres caractéristiques techniques, voir www.stahl-ex.com. Boîtes de dérivation 165585 / 8102606300 Série 8102 2015-07-02·BA00·III·fr·05...
-
Page 9: Transport Et Stockage
Transport et stockage Transport et stockage • Transporter et stocker le dispositif uniquement dans son l'emballage d'origine. • Conserver le dispositif au sec (sans condensation) et à l'abri des secousses. • Ne pas faire tomber le dispositif. Montage et installation DANGER Risque d'explosion en cas d'installation incorrecte du dispositif ! Des blessures graves ou mortelles peuvent résulter du non-respect... -
Page 10: Cotes / Cotes De Fixation
Montage et installation Cotes / cotes de fixation Plans d'encombrement (toutes les dimensions sont indiquées en mm) - sous réserve de modifications 71 [ 2,80] 71 [ 2,80] 4,50 [0,18] 4,50 [0,18] 71 [ 2,80] M 25 x 1,50 M 20 x 1,50 4,50 [0,18] M 20 x 1,50 M 20 x 1,50... - Page 11 Montage et installation DANGER Risque d'explosion résultant du non-respect des indications figurant sur la plaque signalétique ! Des blessures graves ou mortelles peuvent résulter du non-respect de cette consigne. • Veiller à ne mettre en service le dispositif qu'à l'intérieur des données techniques spécifiées sur la plaque signalétique.
-
Page 12: Installation
Mise en service Installation DANGER Risque d'explosion en présence de presse-étoupes non autorisées ! Des blessures graves ou mortelles peuvent résulter du non-respect de cette consigne. • Utiliser uniquement des presse-étoupes autorisées pour le mode de protection exigé. • Lors de la sélection des presse-étoupes, veiller à ce que le type de filetage et la taille du filetage indiqués dans la documentation du matériel soient respectés. -
Page 13: Maintenance, Entretien, Réparation
Maintenance, entretien, réparation Avant la mise en service, effectuer les vérifications suivantes : • Contrôler le montage et l'installation. • Vérifier si le boîtier est endommagé. • Le cas échéant, retirer les corps étrangers. • Le cas échéant, nettoyer la chambre de connexion. •... -
Page 14: Réparation
Retour Utiliser le formulaire « Feuille de maintenance » pour le retour de la marchandise en cas de réparation ou maintenance. Sur le site Internet « www.stahl-ex.com », aller au menu « Téléchargements > Service clients » : • Télécharger la feuille de maintenance.
