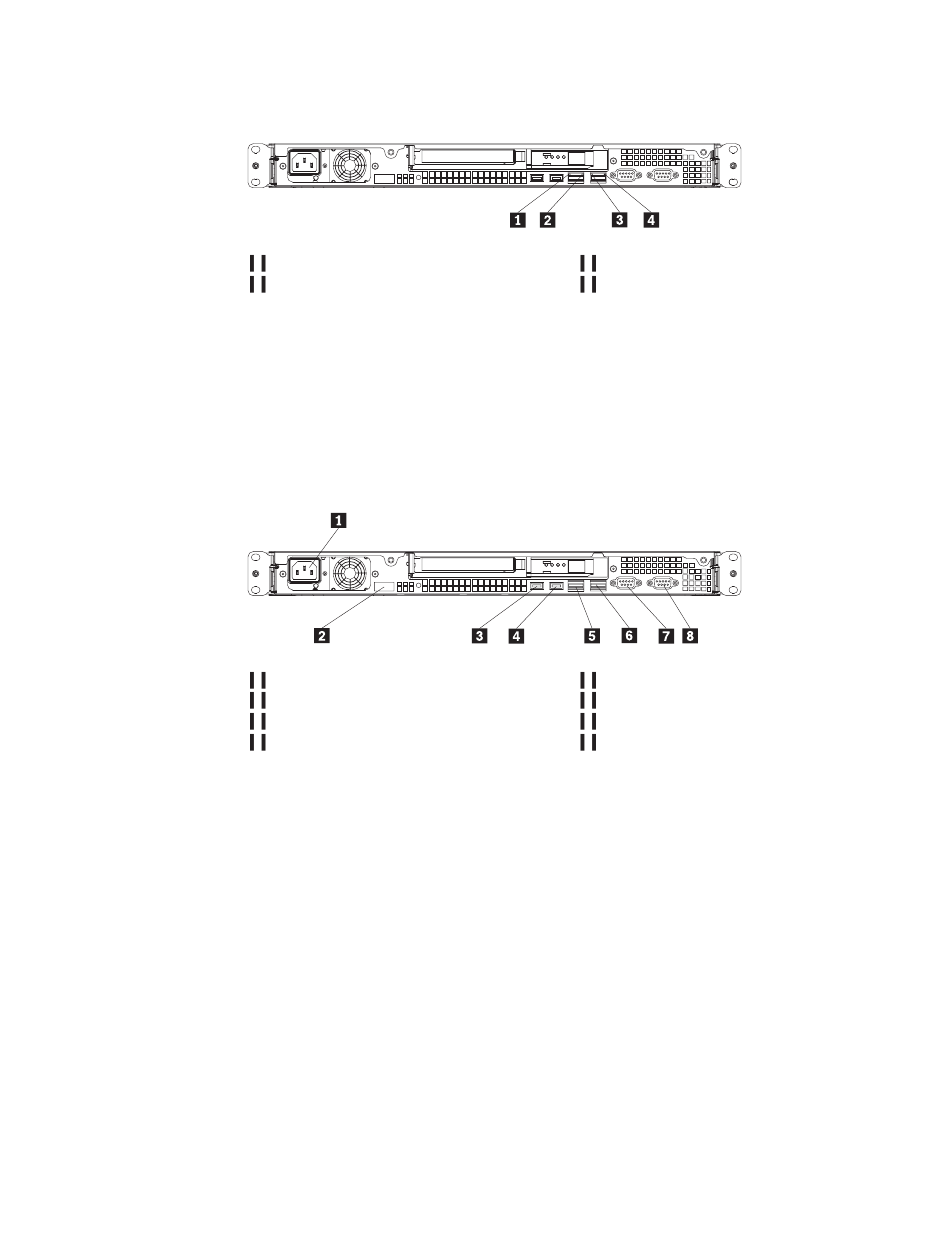

La figure suivante présente les voyants situés à l'arrière du serveur.
Voyant d'activité Ethernet : Ce voyant figure sur chaque connecteur Ethernet. Il
s'allume en cas d'activité entre le serveur et le réseau.
Voyant de liaison Ethernet : Ce voyant figure sur chaque connecteur Ethernet. Si
le voyant s'allume, cela signifie que le contrôleur Ethernet est connecté au réseau.
La figure ci-dessous présente les connecteurs situés à l'arrière du serveur.
Connecteur du cordon d'alimentation : Ce connecteur permet de relier le cordon
d'alimentation.
Connecteur série : Ce connecteur permet de relier un périphérique série à
9 broches.
Connecteur vidéo : Ce connecteur permet de relier un moniteur.
Connecteur Ethernet : Ces connecteurs permettent de relier le serveur à un
réseau. Le connecteur Ethernet 1 prend en charge les connexions SOL (Serial over
LAN).
Connecteur USB : Ces connecteurs permettent de relier des périphériques USB.
Connecteur de gestion de système : Ce connecteur permet de connecter le
serveur à un réseau pour contrôler les informations de gestion de système. Il n'est
actif que si vous avez installé une carte Remote Supervisor Adapter II SlimLine et
est uniquement utilisé par la carte Remote Supervisor Adapter II SlimLine.
1
Voyant d'activité Ethernet 1
2
Voyant de liaison Ethernet 1
1
Connecteur du cordon d'alimentation
2
Connecteur de gestion de système
3
Connecteur USB 3
4
Connecteur USB 4
Chapitre 1. Serveur ThinkServer RS110 Types 6435, 6436, 6437 et 6438
3
Voyant d'activité Ethernet 2
4
Voyant de liaison Ethernet 2
5
Connecteur Ethernet 1
6
Connecteur Ethernet 2
7
Connecteur vidéo
8
Connecteur série
9
