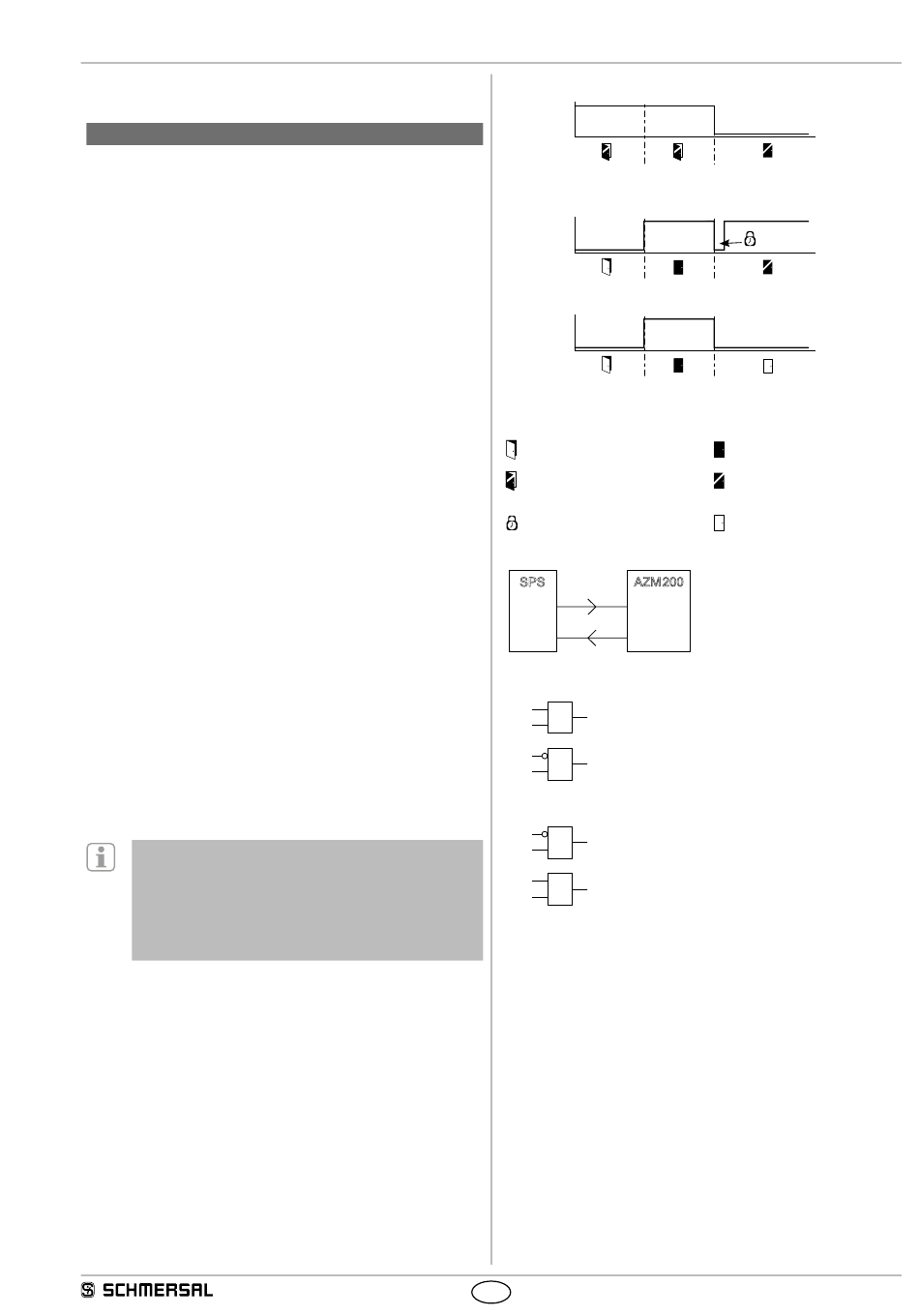

Mode d'emploi
Interverrouillage de sécurité
6.
Fonctions diagnostiques
6.1
LED diagnostique
L'Interverrouillage de sécurité signale l'état opérationnel ainsi que des
défauts au moyen de trois LED de couleur, situées sur la face avant de
l'appareil.
vert
Tension d'alimentation présente
rouge
Défaut (voir tableau: codes de clignotement des LED
diagnostiques rouges)
jaune
Etat de fonctionnement
6.2
Interverrouillage de sécurité avec sortie diagnostique
conventionnelle
La sortie diagnostique avec protection contre les courts-circuits
peut être utilisée pour la signalisation d'état dans le circuit contrôle-
commande (p.ex. dans un API).
La sortie diagnostique n'est pas une sortie de sécurité!
En fonction de la version du composant choisie, les signaux
diagnostiques suivants sont transmis:
Variante 1P2P:
OUT
protecteur fermé
Variante 1P2PW:
OUT
Signal diagnostique combiné:
protecteur fermé et interverrouillage verrouillé
Défauts
Les défauts pour lesquels le fonctionnement de l'interverrouillage
de sécurité AZM 200 n'est plus garanti (défauts internes) entraînent
également le déclenchement immédiat des sorties de sécurité. Un
défaut n'affectant pas immédiatement la fonction de sécurité de
l'interverrouillage de sécurité provoque un déclenchement temporisé
(voir tableau 2).
Après la rectification du défaut (défaut à la sortie Y1 ou Y2,
erreur de température), le message d'erreur est acquitté par l'ouverture
et le reverrouillage du protecteur correspondant. Les sorties de sécurité
sont activées et donnent le signal d'autorisation au système. Tous les
dispositifs d'une chaîne d'interverrouillage doivent être "verrouillés"
avant de pouvoir réactivés les sorties.
Lorsque plus qu'un défaut est détecté aux sorties de sécurité
ou un court-circuit transversal est détecté entre Y1 et Y2,
l'interverrouillage de sécurité se bloque électroniquement
et il n'est plus possible d'acquitter les défauts. Après avoir
éliminé la cause du défaut, l'alimentation électrique de
l'interverrouillage de sécurité doit être coupée pour enlever
ce blocage.
Avertissement de défaut
Un défaut s'est produit, entraînant le déclenchement des sorties de
sécurité après 30 minutes. Les sorties de sécurité restent d'abord
enclenchées. Ceci permet une mise à l'arrêt contrôlé du processus.
L'avertissement de défaut est acquitté dans l'esclave dès que la cause
est éliminée.
Fonctionnement de la sortie diagnostique version W
(Exemple: version avec ouverture sous tension)
Entrée de la commande d'électro-aimant IN
IN
Séquence normal, protecteur verrouillé
OUT
Le protecteur n'a pas pu être verrouillé ou une erreur est survenu
OUT
Légende
Protecteur ouvert
Déverrouiller le protecteur
Temps de verrouillage: 150 ... 250 ms,
typiquement
200 ms
Traitement de la sortie diagnostique version W
SPS
AZM 200
A1.0
IN
E1.0
OUT
Ouverture sous tension: IN = 0 = verrouiller
A1.0
&
Le protecteur peut être
M1.0
verrouillé
E1.0
A1.0
&
Protecteur verrouillé
M2.0
E1.0
Ouverture hors tension: IN = 1 = verrouiller
A1.0
&
Le protecteur peut être
M1.0
verrouillé
E1.0
A1.0
&
Protecteur verrouillé
M2.0
E1.0
Tableau 1: la fonction diagnostique de l'interverrouillage de
sécurité AZM 200
FR
AZM 200
Protecteur fermé
Protecteur verrouillé
Protecteur non verrouillé ou défaut
5
