2. INSTALLATION DE L'UNITE
2.1 Mise en place de l'unité
•
La série DFE+ Top est montée sur embase, et est fabriquée en une seule pièce (monobloc).
La conception de l'unité ne permet pas de démonter l'embase car celle-ci assure la rigidité de l'ensemble.
L'embase est pourvue de trous permettant d'y glisser des barres pour toute opération de levage et/ou de mise
en place.
•
Placer l'unité sur une surface plane
•
Le démontage des ventilateurs nécessite un accès obligatoire de minimum 80 cm de chaque côté du DFE+
Top. L'accès d'un seul côté rend impossible le démontage de l'un des deux ventilateurs. Un accès suffisant
permet également d'accéder aux autres éléments (contrôleur, filtres,.... )
Pour le modèle DFE+ Top 1200, un accès obligatoire de minimum 95 cm du côté accès de l'unité est
nécessaire pour le remplacement des filtres.
•
Un soin particulier a été apporté à l'étanchéité de l'unité. Vérifier que le raccordement des gainages est rendu
étanche ainsi que les éventuels trous faits dans le groupe lors de l'installation.
2.2 Raccordement des condensats
•
Afin d'assurer un bon écoulement des condensats, installer l'unité inclinée de 2° dans le sens de l'éc oulement
des condensats. Cela permet d'éviter une stagnation d'eau dans le bac.
•

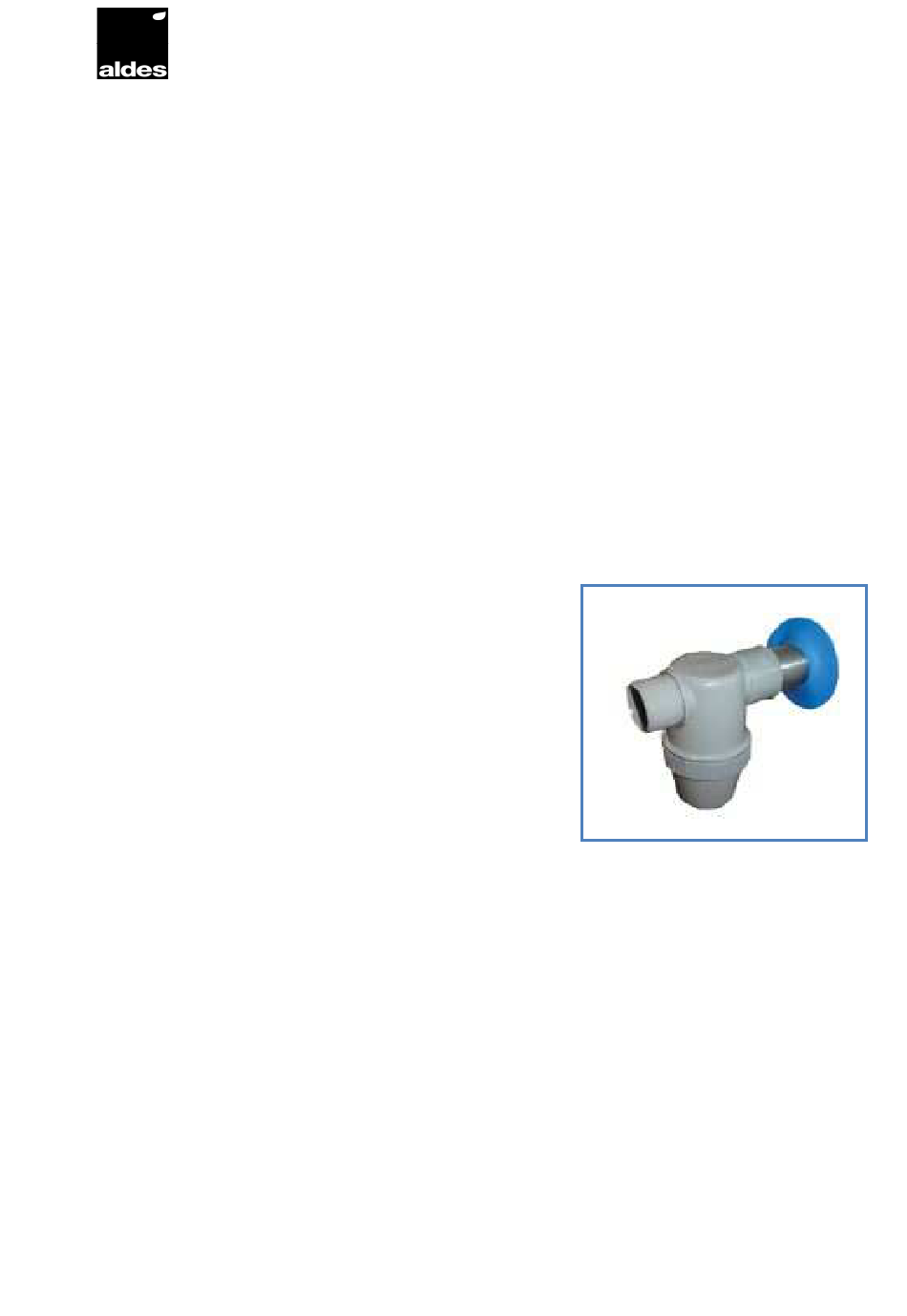

Mise en place du siphon et raccordement de l'évacuation des condensats:
Respecter les points suivants:
- l'étanchéité du bac de condensats est bien réalisée;
- la connexion entre le bac de condensats et le tuyau d'évacuation
est bien étanche;
- la hauteur du siphon est au moins égale à 120 mm;
- la dépression ne peut en aucun cas dépasser 350 Pa;
- une aération en aval du siphon est prévue;
- la pente d'évacuation des condensats dans le bac est d'au moins
1 cm/m;
- le siphon est accessible pour permettre un nettoyage ultérieur.
•
S'il y a des risques de gel de l'écoulement, prévoyez une résistance filaire (non fournie).
•
Lorsque l'unité est en place et l'inclinaison réglée, effectuer un test d'écoulement des condensats et ajuster la
pente si nécessaire.
