Connexion À Un Volet Roulant (Modèle Duo); Kit Pool Terre (En Option) - Pool Technologie DUO Manuel Utilisateur

Raccorder le câble reliant le boîtier électronique à la cellule.
Positionner successivement les 2 cosses (marron et bleu) indifféremment sur l'une des bornes de cellule.
Mettre les rondelles, puis serrer les écrous à la clef de 10, sans forcer, jusqu'au blocage.

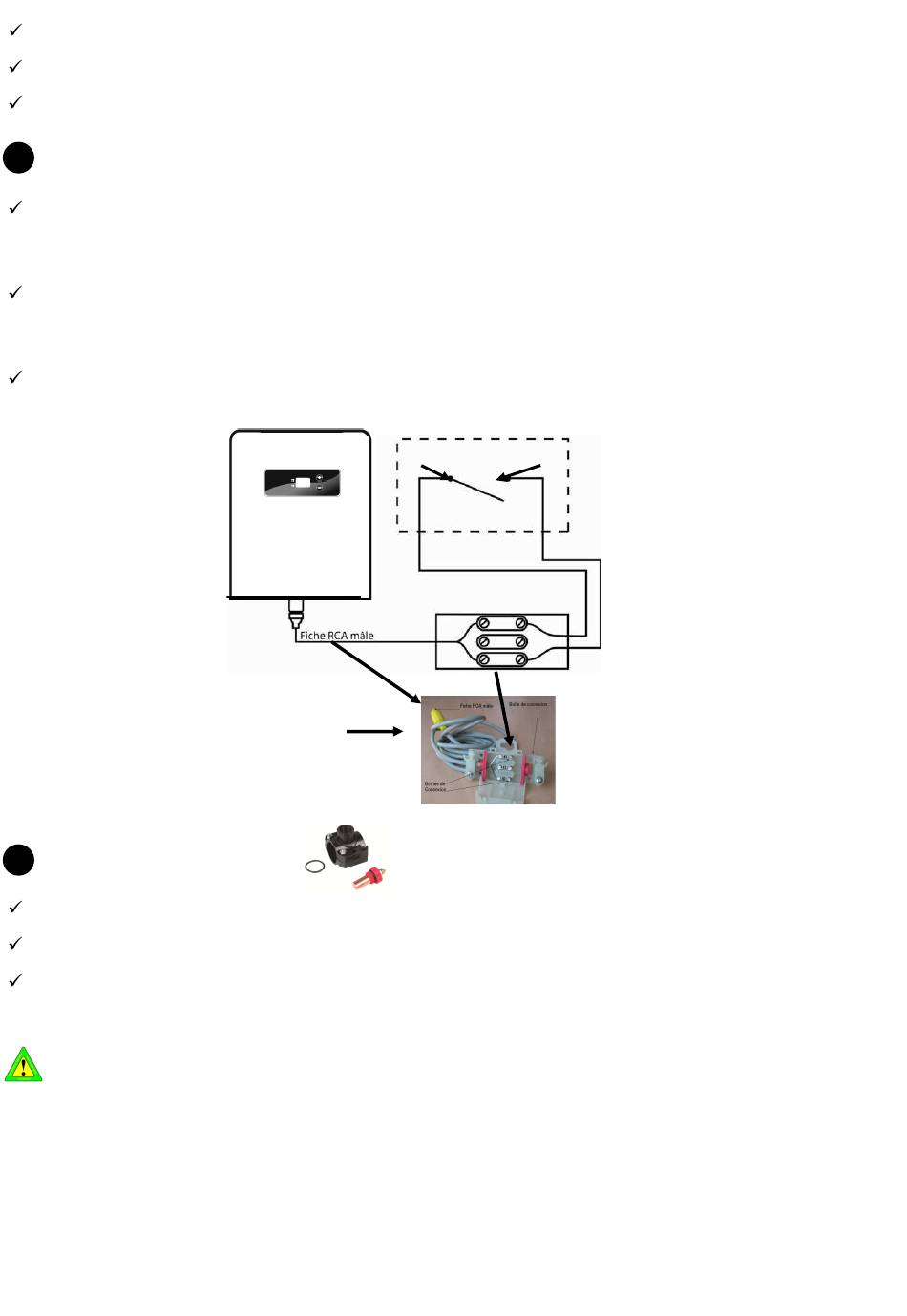

3 CONNEXION A UN VOLET ROULANT (modèle DUO - câble en option)
Repérer dans le coffret électrique du volet automatique le contact de fin de course (un contact sec,
sans alimentation). Certains fabricants de volets identifient spécialement ce contact pour le pilotage
des électrolyseurs.
Connecter par un câble électrique (2 conducteurs) le contact sec du volet roulant à la boîte de connexion.
Le câble de 1 M en option, permet le raccordement de l'appareil au coffret électrique du volet
automatique. N'hésitez pas à vous procurer le câble (Réf : OPT07POO001) auprès de votre professionnel.
Brancher le connecteur sous l'appareil sur la fiche RCA jaune.
Câble volet automatique
(En option -Réf : OPT07POO0001)

KIT POOL TERRE (en option)

4
Positionner le collier de prise en charge sur la canalisation.
Visser l'électrode sur le collier de prise en charge.
Relier l'électrode à un piquet de terre (non fourni) en respectant les spécifications de normes
d'installation propres à chaque pays au jour de l'installation.
L'électrode du kit POOL TERRE en option permet d'évacuer vers la terre, l'électricité statique de l'eau de la piscine,
quelle qu'en soit l'origine. En effet, dans certaines situations, l'électricité statique peut favoriser l'apparition de
phénomènes d'oxydation sur les pièces métalliques en contact avec l'eau de la piscine. N'hésitez pas à vous procurer le
kit POOL TERRE (réf KIT10MISTER02) auprès de votre professionnel.
Mini LTE – PAPI004096 – FR – Rev.04.15
Contact sec du volet roulant
NO ou NC C (commun)
Boîtier de connexion
5
