BOITIER ELECTRONIQUE
1

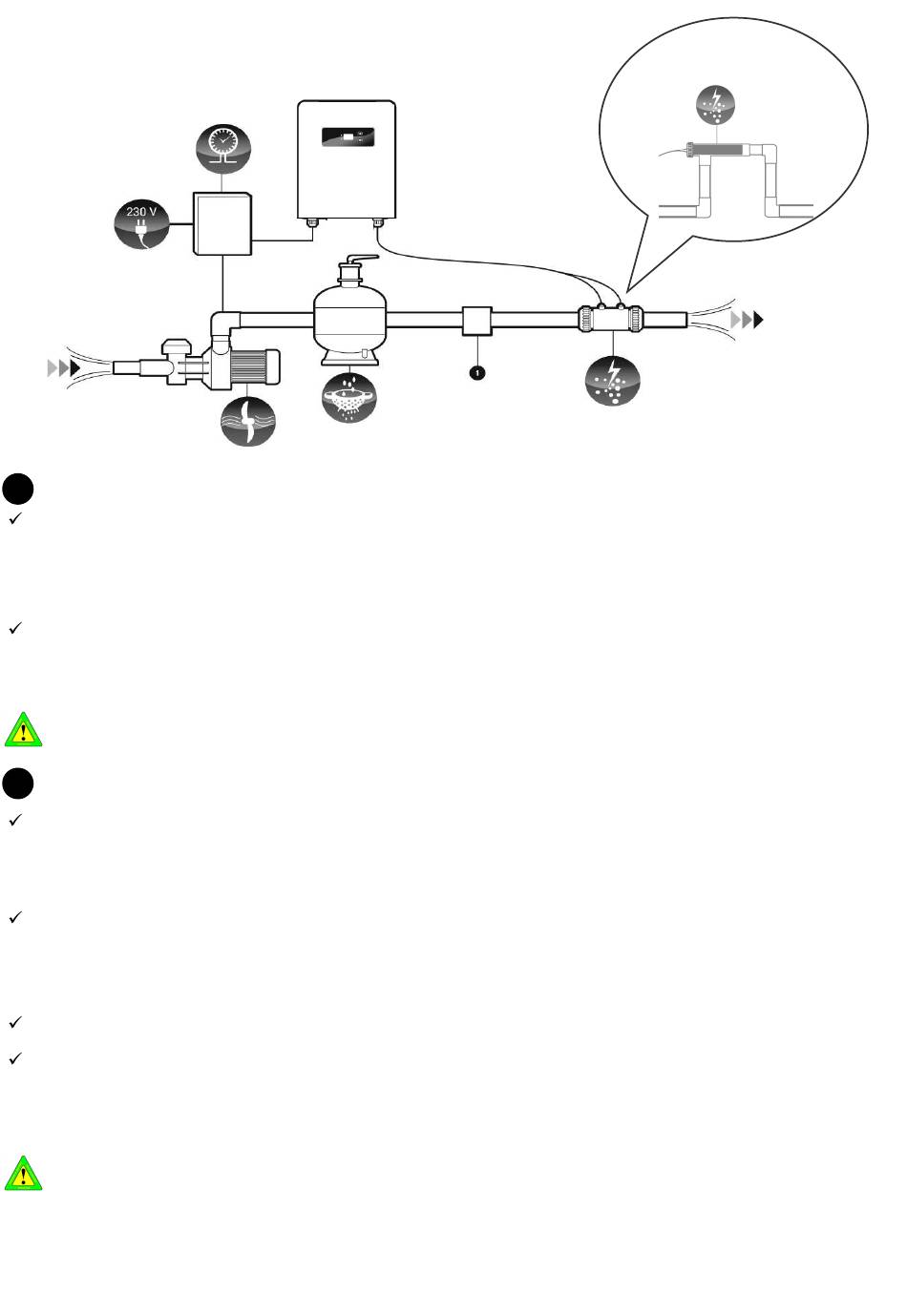

Choisir un emplacement facilement accessible, proche du coffret électrique de la filtration, éloigné de 2
mètres au maximum de la cellule d'électrolyse. Installer le boîtier électronique verticalement et
suffisamment loin de la piscine afin de respecter les distances réglementaires propres à chaque pays. Ne
pas le couvrir.
Raccorder le boîtier électronique de façon permanente au coffret électrique de filtration en l'asservissant
au contacteur de la pompe. Ne pas utiliser de rallonge électrique. Ne pas brancher l'appareil sur une
prise électrique. Couper au préalable le disjoncteur différentiel. Vérifier que le boîtier électronique
s'éteigne bien quand la pompe de filtration s'arrête.
Tout contact entre le boitier électronique et l'eau du bassin peut entraîner un risque d'électrocution.
2
CELLULE D'ELECTROLYSE
Installer la cellule à l'horizontale et après tout autre appareil de traitement, de nettoyage ou de
chauffage (juste avant le refoulement).
Cellule en ligne
Monter avec un peu de graisse silicone successivement les joints d'étanchéité de la cellule d'électrolyse,
puis les collets et serrer les écrous à la main. Coller l'ensemble sur la canalisation.
Cellule en T
Coller le vase de la cellule puis monter les électrodes, le joint d'étanchéité et serrer l'écrou à la main.
Utiliser si nécessaire, les réductions fournies.
En cas de raccordement sur tuyau souple, coller successivement les raccords cannelés sur les réductions
63/40 mm puis coller l'ensemble sur les collets fournis.
Attendre que tous les collages soient totalement secs avant de remettre les canalisations sous pression.
Mini LTE – PAPI004096 – FR – Rev.04.15
Montage cellule en T
4
