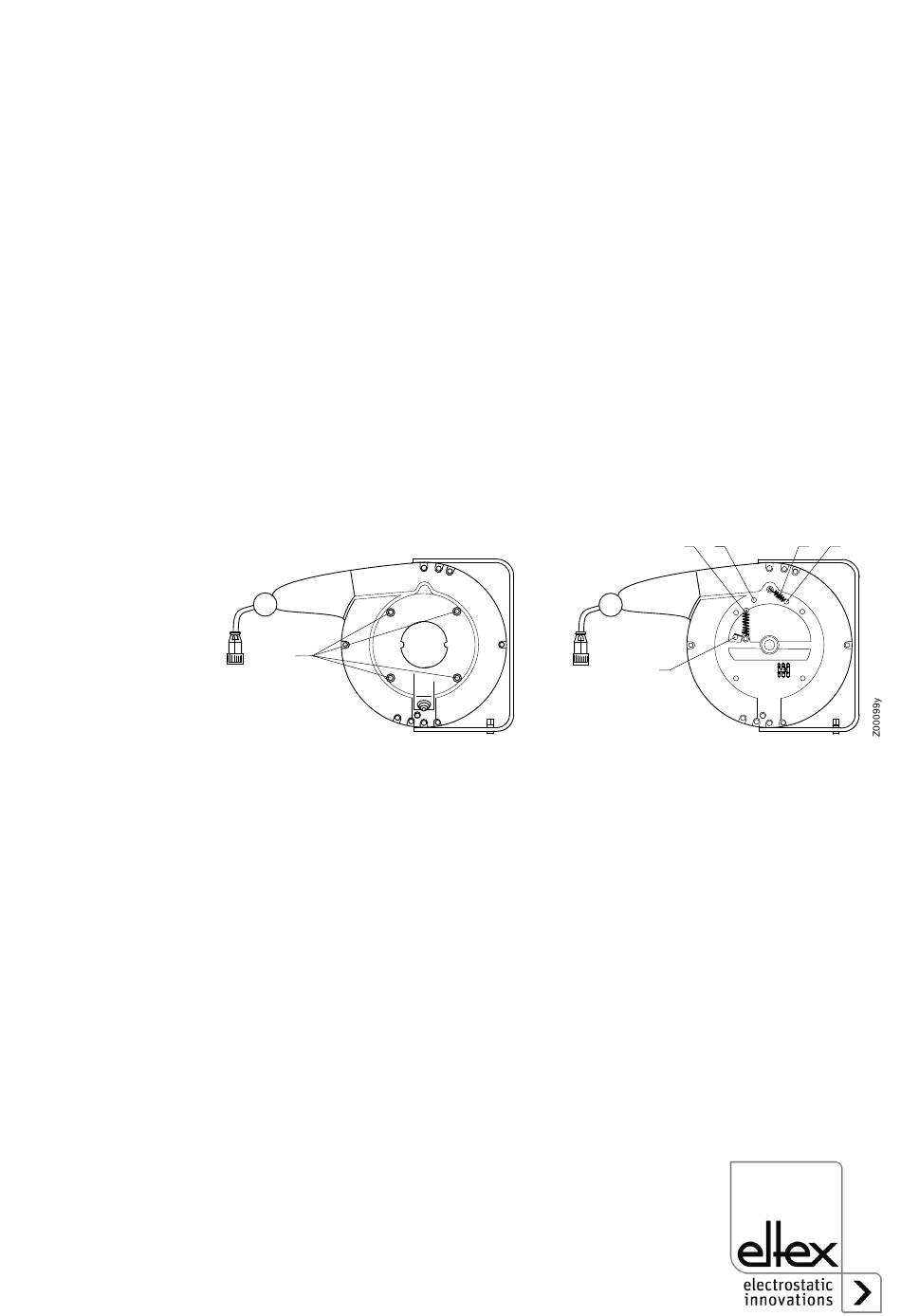

Fig. 15 :
Dispositif d'arrêt
de l'enrouleur de
câble automa-
tique en aluminium
BA-fr-4009-2007_TCB040-V2
3.6.3 Dispositif d'arrêt de l'enrouleur de câble automatique

en aluminium

3.6.3.1 Type 601KR/AW

Activation du dispositif d'arrêt
• Desserrer les quatre vis (1) et retirer le cache latéral (voir fig. 15).
• Décrocher le ressort (4) de l'axe (5) et l'accrocher à l'axe (6).
• Desserrer la vis (2) afin de rendre le verrou (3) mobile.
• Fixer de nouveau le cache latéral.
Désactivation du dispositif d'arrêt
• Desserrer les quatre vis (1) et retirer le cache latéral (voir fig. 15).
• Décrocher le ressort(4) de l'axe (6) et l'accrocher à l'axe (5).
• Tourner le verrou (3) de 120° dans le sens des aiguilles d'une montre et
serrer la vis (2) à fond afin de désactiver le verrou.
• Fixer de nouveau le cache latéral.
1
25
2 5
4
3
6
