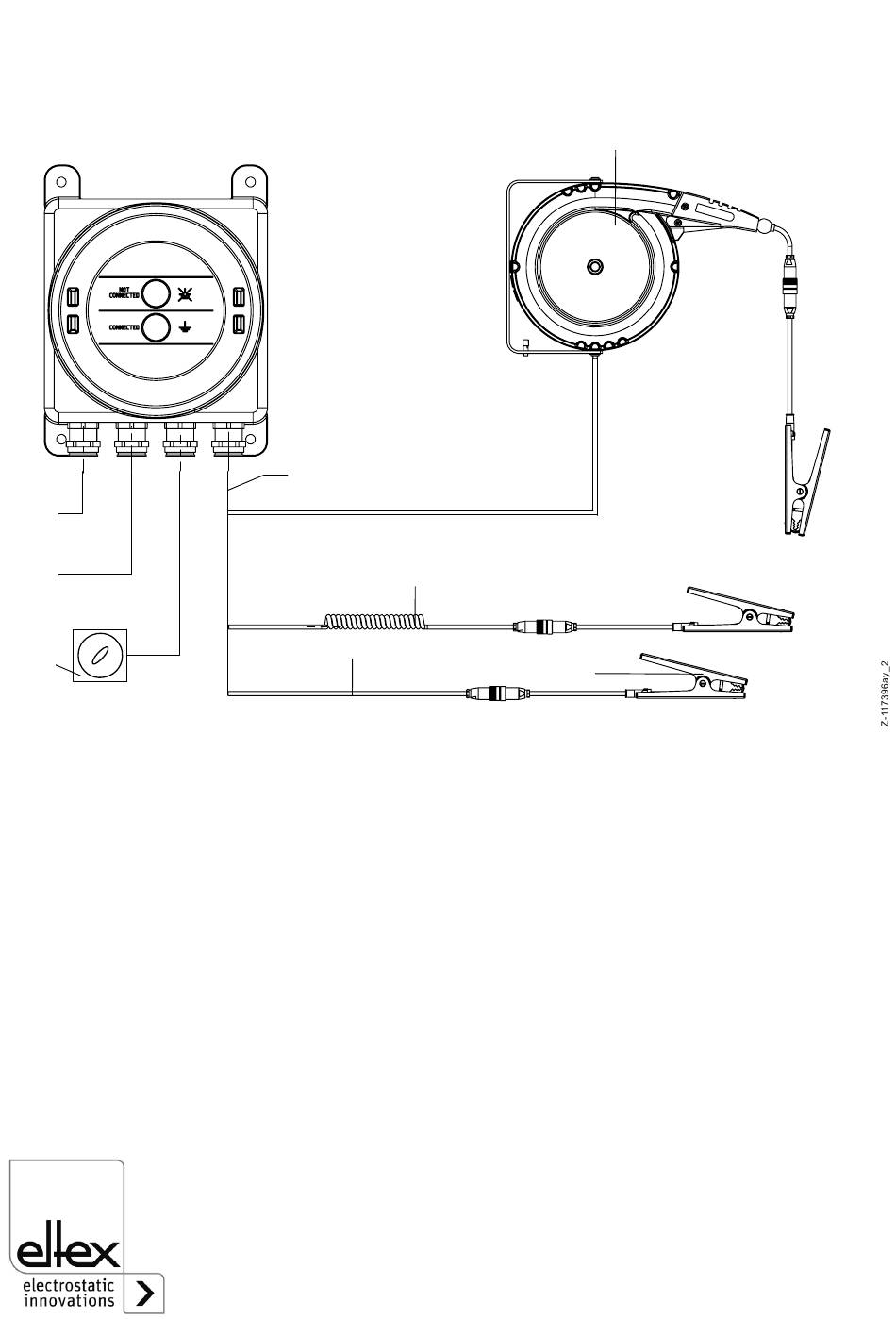

Fig. 8 : Vue d'ensemble du système de contrôle de mise à la terre TCB040-V2
avec des enrouleurs de câble et des pinces
Schéma d'installation et de câblage
$
1
TERRACAP TCB040-V2
2
Enrouleur de câble automatique en aluminium 601KR/AW
avec pince de terre
3
Pince de terre 70CG resp. 70CK
4
Câble de mise à la terre spiralé KG/BSA
5
Câble de mise à la terre KG/BNA
6
Interrupteur à clé TCS (en option)
A
Câbles d'alimentation
B
Contact d'autorisation
C
Circuit à sécurité intrinsèque : marquage bleu
La longueur maximale du câble entre la pince et le TCB040-V2 est de
25,5 m.
20
BA-fr-4009-2007_TCB040-V2
