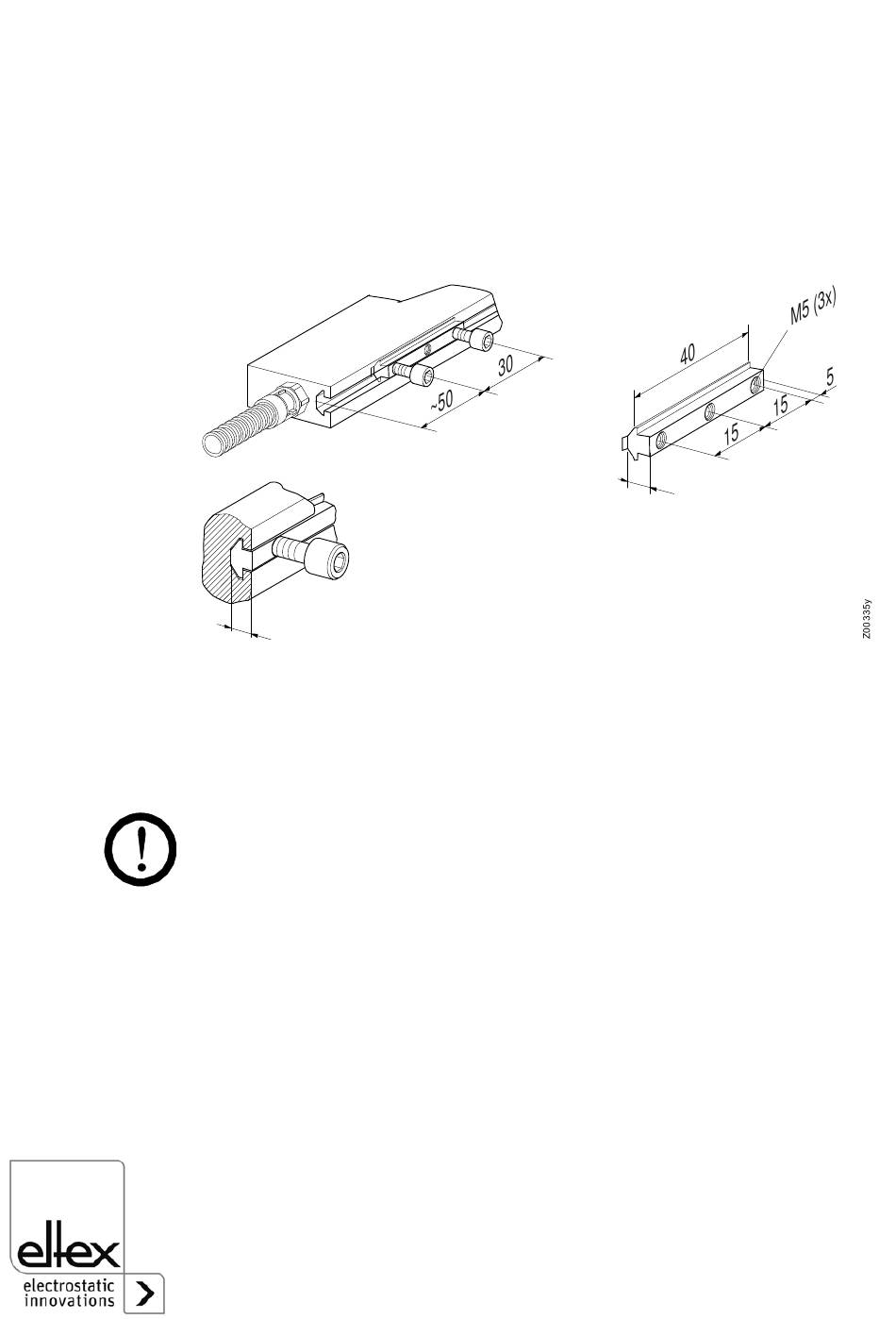

Fig. 2:
Montage de l'élect-
rode de décharge
3. Installation et montage
3.1 Montage de l'électrode de décharge
Les électrodes de décharge des séries EXR5C se fixent à la paroi de la
machine au moyen des accessoires de montage ignifuges constitués en
plastique renforcé par fibres de verre. Afin de faciliter le montage, il est
recommandé d'employer le kit de montage proposé par Eltex. La fig. 2
illustre le principe de montage.
7
Le profil de montage de l'électrode présente une rainure dans laquelle
sont glissés des écrous coulissants. Sur ces écrous sont vissés les acces-
soires de montage, grâce auxquels l'électrode peut être montée.
Profondeur de vissage maxi : 6,5 mm
Couple : 0,4 Nm
Coller les vis par ex. à la Loctite 243.
Attention !
Utiliser uniquement des écrous coulissants et des vis en plastique
Longueur totale maxi
En option pour la fixation, une barre ronde en plastique renforcé par fibres
de verre est également utilisable. La fig. 4 illustre un exemple de montage
de ce type. L'électrode est fixée à la barre ronde par le biais de supports
plastiques embrochés dans la rainure de montage. Sur les longues élec-
trodes, un profil en équerre empêchant que l'électrode ne fléchisse est
également vissé à la barre en plastique renforcé par fibres de verre.
de 1 m : 2 unités par électrode
de 2 m : 3 unités par électrode
de 3 m : 4 unités par électrode
de 4 m : 5 unités par électrode
de 5 m : 6 unités par électrode
de 6 m : 7 unités par électrode
12
7
BA-fr-2019-2101_EXR5C
