Sommaire des Matières pour Dell Latitude 12 Rugged Extreme

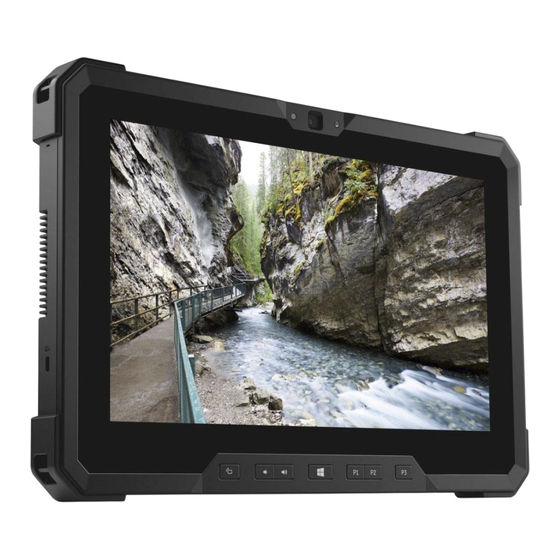

- Page 1 Tablette Latitude 12 Rugged Extreme – 7212 Manuel du propriétaire Modèle réglementaire: T03H Type réglementaire: T03H002 Avril 2021 Rév. A03...
- Page 2 Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort. © 2017-2021 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et d'autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs propriétaires respectifs.
- Page 3 Table des matières Chapitre 1: Intervention à l’intérieur de votre ordinateur..............6 Des consignes de sécurité..............................6 Avant une intervention à l'intérieur de l'ordinateur......................6 Éteindre l’ordinateurla tablette sous Windows 10......................7 Après une intervention à l’intérieur de l’ordinateur......................7 Chapitre 2: Retrait et installation de composants................8 Outils recommandés................................8 Liste des tailles de vis................................
- Page 4 Dissipateur de chaleur pour disque SSD...........................34 Retrait du dissipateur de chaleur pour le disque SSD ou PCIE................34 Installation du dissipateur de chaleur pour le disque SSD ou PCIE................. 35 Disque Solid State Drive (SSD PCIe)..........................35 Retrait du disque SSD (Solid State Drive) PCIe......................35 Installation du disque SSD (Solid State Drive) PCIe....................
- Page 5 Options sans fil................................77 Maintenance................................... 77 System Log (Journal système)............................ 78 Résolution système SupportAssist..........................78 Chapitre 7: Dépannage........................79 Diagnostic Dell Enhanced Pre-Boot System Assessment - ePSA 3.0................79 LED de diagnostic................................79 Dépannage général................................80 Chapitre 8: Accessoires de l’écosystème..................82 Stylet actif.................................... 82 Préparation de votre stylet..............................
- Page 6 REMARQUE : avant d'intervenir à l'intérieur de votre ordinateur, lisez les informations de sécurité fournies avec votre ordinateur. Pour plus d'informations sur les meilleurs pratiques de sécurité, voir la page de conformité réglementaire à l'adresse www.dell.com/ regulatory_compliance PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de service agréé.
- Page 7 Pour éviter d’endommager l’ordinateur, n’utilisez que la batterie conçue pour cet ordinateur spécifique. N’utilisez pas de batteries conçues pour d’autres ordinateurs Dell. 1. Connectez les périphériques externes (réplicateur de ports ou périphérique d’accueil, par exemple), et remettez en place les cartes de type ExpressCard.
- Page 8 Retrait et installation de composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Sujets : • Outils recommandés • Liste des tailles de vis • Batterie • Installation de la batterie lorsque l’armature croisée est attachée - En option •...
- Page 9 Ne remplacez la batterie que par une batterie compatible achetée chez Dell. La batterie est conçue pour fonctionner avec votre tablette Dell. N’utilisez pas de batterie provenant d’une autre tablette.
- Page 10 La batterie est dégagée de la baie de batterie. 4. Soulevez le bord de la batterie qui dépasse. Retrait et installation de composants...
- Page 11 Retrait et installation de composants...
- Page 12 Ne remplacez la batterie que par une batterie compatible achetée chez Dell. La batterie est conçue pour fonctionner avec votre tablette Dell. N’utilisez pas de batterie provenant d’une autre tablette.
- Page 13 La batterie est dégagée de la baie de batterie. 5. Soulevez le bord de la batterie pour libérer la batterie. Installation de la batterie 1. Insérez la batterie dans son logement. REMARQUE : Vérifiez que la broche métallique de la batterie est correctement alignée. 2.
- Page 14 Installation de la batterie lorsque l’armature croisée est attachée - En option 1. Insérez la batterie dans le support pour batterie. 2. Faites glisser la batterie dans son emplacement jusqu’à ce qu’elle s’enclenche et se verrouille. 3. Faites glisser la bande Velcro dans le support d’armature. 4.
- Page 15 Insertion de la carte uSIM 1. Retirez la batterie gauche. 2. Pour insérer la carte uSIM : a. Soulevez le loquet et retirez la protection de l’emplacement de la carte SIM. b. Insérez la carte SIM dans son logement jusqu’à ce qu’elle se verrouille en place. REMARQUE : Vérifiez que la face dorée de la puce est tournée vers le bas du logement.
- Page 16 5. Insérez une pointe en plastique près du bouton Windows [1]. REMARQUE : Le bout pointu de la pointe en plastique doit être inséré de manière à éviter d’endommager le joint sur l’écran LCD et les clips qui fixent l’écran LCD au châssis de la tablette. 6.
- Page 17 8. Retournez l’assemblage d’écran en l’inclinant au maximum à 90°. REMARQUE : Vérifiez que l’inclinaison ne dépasse pas 90°, car cela pourrait endommager les ports et les câbles de l’assemblage d’écran qui sont connectés à la carte système. 9. Avant de retirer l’assemblage d’écran : a.
- Page 18 a. Retirez le ruban adhésif qui fixe le câble LVDS à la carte système [1]. b. À l’aide d’une pointe en plastique, soulevez le loquet sur la carte système. c. À l’aide d’une pointe en plastique, débranchez de son logement le connecteur de câble LVDS [2], puis retirez le câble [3]. d.
- Page 19 REMARQUE : Ne retirez AUCUN câble ou ruban adhésif du panneau d’écran, sauf si vous remplacez les câbles séparément. Installation de l’assemblage d’écran 1. Placez le boîtier du système sur une surface plane. 2. Placez le bord inférieur de l’assemblage d’écran à l’intérieur du bord inférieur du boîtier arrière. 3.
- Page 20 REMARQUE : Ne serrez PAS trop les vis afin d’éviter d’endommager le pas de vis. 10. Installez les éléments suivants : Batterie 11. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur. Stylet Retrait du stylet 1.
- Page 21 REMARQUE : Évitez de laisser le stylet hors de sa rainure lorsqu’il n’est pas utilisé. 3. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. carte WLAN retrait de la carte WLAN 1. Suivez les procédures décrites dans la section Avant une intervention à...
- Page 22 installation de la carte WLAN 1. Insérez la carte WLAN dans son emplacement situé sur la carte système. REMARQUE : Vérifiez que la broche métallique est dirigée vers le bas en direction de l’emplacement sur la carte système, et que l’angle d’inclinaison est INFÉRIEUR à...
- Page 23 Installation de la carte WWAN 1. Insérez la carte WWAN dans son emplacement situé sur la carte système. REMARQUE : Vérifiez que la broche métallique est dirigée vers le bas en direction du logement sur la carte système. 2. Connectez les câbles WWAN à leurs connecteurs respectifs marqués sur la carte WWAN. REMARQUE : Le numéro IMEI est visible sur la carte WWAN.
- Page 24 b. Repérez la pile CMOS. c. Soulevez le loquet du câble du lecteur d’empreintes digitales à l’aide d’une pointe en plastique et poussez doucement le câble hors du loquet [1]. REMARQUE : Assurez-vous de déverrouiller le câble du lecteur d’empreintes digitales pour libérer la pile CMOS. d.
- Page 25 5. Installez les éléments suivants : Assemblage d’écran Batterie 6. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Assemblage du bouton d’alimentation Retrait de l’assemblage du bouton d’alimentation 1. Suivez les procédures décrites dans la section Avant une intervention à...
- Page 26 REMARQUE : Le câble de bus de l’assemblage du bouton d’alimentation est acheminé par l’espace carré dans le support du bouton d’alimentation. f. Retirez le ruban adhésif qui fixe l’assemblage du bouton d’alimentation. g. À l’aide d’une pointe en plastique, poussez l’assemblage du bouton d’alimentation, puis dégagez-le du châssis [4]. h.
- Page 27 5. Connectez le câble de l’assemblage du bouton d’alimentation et fermez le loquet de la carte système. 6. Installez les éléments suivants : Assemblage d’écran Batterie 7. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur.
- Page 28 Le port du connecteur d’alimentation et le port série micro sont assemblés comme un seul et même composant à connecter sur la carte système de la tablette. Retrait et installation de composants...
- Page 29 REMARQUE : Un dysfonctionnement de l’un des composants nécessite de retirer à la fois le port du connecteur d’alimentation et le port série micro. Installation du port série micro et du port du connecteur d’alimentation 1. Insérez le port du connecteur d’alimentation et le port série micro dans leur emplacement sur le châssis. 2.
- Page 30 e. Retirez les (2) vis qui fixent la caméra au châssis du système [1]. f. Soulevez le boîtier de l’objectif au niveau du bord afin d’insérer la pointe en plastique dans le trou, puis soulevez le boîtier de l’objectif de la caméra d’un angle de 35° maximum et poussez vers le haut pour le libérer [2]. Retrait et installation de composants...
- Page 31 g. À l’aide d’une pointe en plastique, retournez la carte à circuits imprimés de la caméra [1]. h. Débranchez le câble de la caméra qui fixe le câble à la carte système [2]. Retrait et installation de composants...
- Page 32 Installation de la caméra avant 1. Alignez la carte à circuits imprimés de la caméra avant sur le châssis de la caméra. REMARQUE : Le côté opposé de la carte à circuits imprimés de la caméra est placé de sorte à connecter le câble au connecteur. 2.
- Page 33 Microphone Retrait du microphone 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : Batterie Assemblage d’écran 3. Pour retirer le microphone : a. Posez le cache de fond du système sur une surface plane. b.
- Page 34 REMARQUE : Ne tirez JAMAIS le microphone par le câble. Si vous avez des difficultés à libérer la carte à circuits imprimés, poussez-la par en dessous à l’aide d’une pointe en plastique. Installation du microphone 1. Alignez la carte système du microphone sur le châssis de la tablette. 2.
- Page 35 PRÉCAUTION : Lorsque le système a été utilisé ou est en cours d’utilisation, la surface du dissipateur de chaleur peut être chaude. Assurez-vous de soulever le dissipateur de chaleur avec prudence pendant qu’il refroidit. PRÉCAUTION : Veillez à ne PAS plier ou endommager le tunnel du dissipateur de chaleur, sous peine de provoquer un dysfonctionnement et une surchauffe de la tablette.
- Page 36 Dissipateur de chaleur 3. Pour retirer le disque SDD : a. Posez le cache de fond du système sur une surface plane. b. Repérez le disque SSD. c. Retirez la vis (1) qui fixe le disque SSD à la carte système [1]. d.
- Page 37 Ventilateur système Retrait du ventilateur système 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : Batterie Assemblage d’écran Dissipateur de chaleur 3. Pour retirer le ventilateur système : a. Repérez le ventilateur système. b.
- Page 38 3. Remettez en place les vis (4) pour fixer le ventilateur système au châssis de la tablette. 4. Connectez le câble du ventilateur système à la carte système. 5. Installez les éléments suivants : Dissipateur de chaleur Assemblage d’écran Batterie 6.
- Page 39 f. Soulevez le loquet et retirez le câble de la caméra arrière [1]. g. À l’aide d’une pointe en plastique, débranchez le câble du bouton d’alimentation et le câble NFC du connecteur situé sur la carte système [2]. h. Retirez le ruban adhésif qui isole le câble du lecteur de carte micro SD [3]. Soulevez le loquet, puis faites-le glisser afin de retirer le câble du lecteur de carte micro SD [4].
- Page 40 Débranchez le loquet du microphone, puis retirez le câble [1]. m. Débranchez le loquet du lecteur de carte à puce, puis retirez le câble [2]. n. Débranchez le câble [3], puis retirez-le du clip de routage [4]. o. Retirez les vis (2) qui fixent le câble de la caméra avant [5]. p.
- Page 41 s. Retirez le ruban adhésif qui protège le connecteur du câble de la carte de la station d’accueil [1]. t. Soulevez le loquet, puis faites-le glisser afin de retirer de la carte système le câble de la carte de la station d’accueil [2]. u.
- Page 42 PRÉCAUTION : Pour y accéder, vous devez tout d’abord retirer le câble du connecteur de station d’accueil de la broche Pogo. Veillez à retirer le câble de la station d’accueil de la broche Pogo avant de retirer le câble du haut-parleur.
- Page 43 f. Retirez les vis (7) qui fixent la carte système au boîtier de la tablette [1]. g. Insérez la pointe en plastique près de l’emplacement de la vis du ventilateur système, puis faites-la glisser pour libérer et soulever la carte système du boîtier de la tablette [2]. Retrait et installation de composants...
- Page 44 REMARQUE : Assurez-vous que tous les câbles connectés sont débranchés avant de soulever la carte système. Installation de la carte système 1. Alignez la carte système avec les trous de vis sur le châssis de la tablette. 2. Remettez en place les vis (7) pour fixer la carte système au châssis de la tablette. 3.
- Page 45 Ventilateur système WLAN (réseau local sans fil) WWAN Carte système 3. Pour retirer la carte de la station d'accueil : a. Retirez le ruban adhésif qui fixe la carte à circuits imprimés de la station d’accueil au châssis du système [1]. b.
- Page 46 5. Installez les éléments suivants : Carte système WWAN WLAN (réseau local sans fil) Ventilateur système Dissipateur de chaleur Assemblage d’écran Batterie 6. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Caméra arrière Retrait de la caméra arrière 1.
- Page 47 b. Retirez les vis (3) qui fixent la carte à circuits imprimés de la caméra arrière au châssis de la carte système [2]. REMARQUE : La tête de lecture du câble du lecteur d’empreintes digitales est déconnectée de la carte système. c.
- Page 48 Assurez-vous de retirer tous les composants, afin de résoudre les problèmes liés au socle inférieur lorsqu’ils ne sont pas résolus par la remise en place des composants FRU-CRU. Installation de la caméra arrière 1. Connectez le câble de la caméra arrière au connecteur. 2.
- Page 49 Support de carte à puce Retrait du support de carte à puce 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : Batterie Assemblage d’écran Carte système 3. Pour retirer le support de carte à puce : a.
- Page 50 5. Soulevez la carte à puce pour la retirer du châssis de la tablette. Retrait et installation de composants...
- Page 51 Installation du support de carte à puce 1. Alignez le support de carte à puce sur le châssis de la tablette. 2. Alignez et appuyez sur la protection en cuivre pour fixer le support de carte à puce. 3. Remettez en place les vis (10) qui fixent la carte à puce. 4.
- Page 52 ● Plaque de mise à la terre gauche de l’antenne ● Antenne LTE auxiliaire GPS ● Capteur principal LTE de l’antenne ● Plaque de mise à la terre principale de l’antenne ● Plaque de mise à la terre droite de l’antenne ●...
- Page 53 ● Couverture de l’armature (gauche et droite) ● Assemblage du tube du stylet ● Câble PTH WLAN PRÉCAUTION : Assurez-vous de retirer tous les câbles de composants du clip d’acheminement en utilisant une pointe en plastique sur la carte système pour éviter d’endommager les câbles raccordés. Installation du socle inférieur 1.
- Page 54 Technologies et composants Ce chapitre répertorie la technologie et les composants disponibles dans le système. Sujets : • Adaptateur d’alimentation • Fonctions USB • Caractéristiques de la mémoire Adaptateur d’alimentation L’ordinateur portable est livré avec un adaptateur d’alimentation. AVERTISSEMENT : Lorsque vous débranchez le câble de l'adaptateur d'alimentation de l'ordinateur portable, saisissez le connecteur et non le câble lui-même, puis tirez fermement mais délicatement pour éviter d'endommager le câble.
- Page 55 Vitesse Il existe actuellement 3 modes de débit définis par les dernières caractéristiques de la technologie USB 3.0/USB 3.1 Gen 1, à savoir SuperSpeed (vitesse supérieure), Hi Speed (haute vitesse) et Full Speed (pleine vitesse). Le nouveau mode SuperSpeed offre un taux de transfert de 4,8 Gbit/s.
- Page 56 ● Systèmes RAID USB 3.0/USB 3.1 Gen 1 ● Lecteurs optiques ● Lecteurs multimédia ● Mise en réseau ● Cartes adaptateur et concentrateurs USB 3.0/USB 3.1 Gen 1 Compatibilité La bonne nouvelle est que cette technologie USB 3.0/USB 3.1 Gen 1 a été soigneusement planifiée dès le début afin de lui permettre de coexister sereinement avec la technologie USB 2.0.
- Page 57 Intel de 6e génération) Prise en charge de support de système d’exploitation ● Rendez-vous sur le site Dell.com/support pour télécharger les systèmes d’exploitation Windows éligibles. ● Support USB disponible pour la vente incitative Téléchargement de pilotes 1.
- Page 58 Pilotes audio Intel Vérifiez que les pilotes audio Realtek sont déjà installés sur l’ordinateur portable. Tableau 4. Pilotes audio Intel Avant l’installation Après l’installation Pilotes de chipset (jeu de puces) Intel Vérifiez que les pilotes du chipset Intel sont déjà installés sur l’ordinateur portable. Tableau 5.
- Page 59 Pilotes de réseau Vérifiez que les pilotes de réseau sont déjà installés sur l’ordinateur portable. Tableau 7. Pilotes de réseau Avant l’installation Après l’installation Pilotes des périphériques système Vérifiez que les pilotes des périphériques système sont déjà installés sur l’ordinateur portable. Tableau 8.
- Page 60 Tableau 9. Pilotes de stockage Avant l’installation Après l’installation Logiciel...
- Page 61 Présentation du produit La tablette Latitude 7212 Rugged Extreme est une tablette robuste proposée par Dell. Elle est conçue pour les environnements industriels et extérieurs où les clients ont besoin d’une capacité informatique mobile durable et capable de fonctionner dans des conditions extrêmes qui exposent le système à...
- Page 62 ● Éteint : la batterie est complètement chargée. Caractéristiques du système Fonctionnalité Spécification Jeu de puces Intel Core i3/i5/i7 series Largeur de bus 128 bits (64 bits x 2 canaux) DRAM EPROM Flash Quad-SPI 128 Mbits bus PCIe 100 MHz Fréquence du bus PCIe Gen3 (8 GT/s) externe...
- Page 63 Fonctionnalité Spécification Conversion stéréo Sortie audio numérique via HDMI (audio compressé et décompressé jusqu’à 24 bits) Interface interne Codec audio haute définition Interface externe Combiné casque/ microphone stéréo Haut-parleurs Deux haut-parleurs stéréo Amplificateur 2 W par canal de haut-parleur interne Réglages du Boutons de volume volume...
- Page 64 Caractéristiques des ports et connecteurs Fonctionnalité Spécification Audio une prise jack audio universelle (casque/entrée) 3,5 mm Vidéo Un connecteur mini HDMI (pris en charge par le biais de la sortie de type C) Adaptateur réseau ● USB 3.1 et USB de type C Port série Un microconnecteur série Port de connexion ●...
- Page 65 Caractéristiques de l’écran tactile Fonctionnalité Spécification Taux d’exemple de >= 100 Hz par doigt/stylet rapport Latence de < 15 ms pour tous les points de contact réponse Précision du ● + /- 1,0 mm du centre toucher ● + /- 1,0 mm du bord Écartement des <= 8 mm (de centre à...
- Page 66 Caractéristiques des dimensions physiques. Fonctionnalité Spécification Hauteur Par défaut : 203,00 mm (7,99 pouces) Maximum : 209,00 mm (8,23 pouces) Largeur Par défaut : 312,20 mm (12,29 pouces) Maximum : 318,20 mm (12,53 pouces) Épaisseur Par défaut : 24,40 mm (0,96 pouce) Maximum : 28,90 mm (1,14 pouces) Poids...
- Page 67 (lecteur optique ou disque dur, par exemple). Au cours de l’autotest de démarrage (POST), lorsque le logo Dell s’affiche, vous pouvez : ● Accéder à la configuration du système en appuyant sur la touche <F2>...
- Page 68 Touches Navigation REMARQUE : Seulement pour le navigateur graphique standard. Échap Permet de passer à la page précédente jusqu’à ce que vous arriviez à l’écran principal. Appuyer sur Échap dans l’écran principal affiche un message vous invitant à sauvegarder tous les changements non enregistrés et à redémarrer le système.
- Page 69 Option Description ● Enable UEFI Network Stack (Activer la pile réseau UEFI) ● Enable Attempt Legacy Boot (activer la tentative de démarrage héritée) UEFI Boot Path Vous permet de déterminer si le système doit demander ou non à l’utilisateur de saisir le mot de passe Admin SecurityOptions lorsqu’il choisit un chemin de démarrage UEFI dans le menu de démarrage F12.
- Page 70 Option Description boutons de la ● 75 % tablette) ● 25% ● 100%. Cette option est activée par défaut. ● 50 % Keyboard L’option Keyboard Backlight with AC (Rétroéclairage du clavier en CA) n’a pas d’incidence sur la fonction Backlight Timeout d’éclairage du clavier.
- Page 71 REMARQUE : Les paramètres vidéo sont visibles uniquement lorsqu'une carte vidéo est installée dans le système. Options de l’écran Sécurité Option Description Admin Password Permet de définir, modifier ou supprimer le mot de passe d’administrateur (admin). REMARQUE : Vous devez paramétrer le mot de passe de l’administrateur avant de configurer le mot de passe du système ou du disque dur.
- Page 72 Option Description ● Key Storage Enable (Activer le stockage des clés). Cette option est activée par défaut ● SHA-256. Cette option est activée par défaut PRÉCAUTION : Pour le processus de mise à niveau vers une version supérieure ou inférieure du module TPM, il est recommandé...
- Page 73 Option Description REMARQUE : Si vous désactivez Enable Custom Mode (Activer le mode personnalisé), toutes les modifications effectuées seront effacées et les clés seront restaurées selon les paramètres par défaut. Save to File (Enregistrer dans un fichier) permet d’enregistrer la clé dans un fichier sélectionné par l’utilisateur. Intel Software Guard Extensions Option Description...
- Page 74 ● Express Charge (charge rapide) : la batterie se charge sur une plus courte période à l’aide de la technologie batterie nº 1) de charge rapide Dell. ● Utilisation principale du CA (Utilisation principale du CA). Cette option prolonge la durée de vie la batterie pour les utilisateurs dont le système est connecté...
- Page 75 ● Express Charge (charge rapide) : la batterie se charge sur une plus courte période à l'aide de la technologie batterie nº 2) de charge rapide de Dell. ● Utilisation principale du CA (Utilisation principale du CA). Cette option prolonge la durée de vie la batterie pour les utilisateurs dont le système est connecté...
- Page 76 Option Description ● Thorough (Complète) ● Automatique Extended BIOS Vous permet d’ajouter un délai de pré-démarrage supplémentaire. Les options disponibles sont les suivantes : POST Time ● 0 seconde. Cette option est activée par défaut. ● 5 secondes. ● 10 secondes. Full Screen Logo Vous permet d’afficher le logo en mode plein écran si votre image correspond à...
- Page 77 Option Description Enable VT for Direct I/O (Activer la technologie de virtualisation pour les E/S dirigées) : cette option est activée par défaut. Trusted Execution Indique si un moniteur de machine virtuelle mesuré (MVMM, Measured Virtual Machine Monitor) peut utiliser ou non les capacités matérielles supplémentaires fournies par la technologie Intel Trusted Execution Technology.
- Page 78 System Log (Journal système) Option Description BIOS Events Permet de voir et d’effacer les événements POST de configuration du système (BIOS). Thermal Events Permet d’afficher et d’effacer le journal des événements thermiques de la configuration du système. Power Events Permet d’afficher et d’effacer le journal des événements d’alimentation de la configuration du système. Résolution système SupportAssist Option Description...
- Page 79 ● Pour entrer dans le BIOS (configuration du système) sans clavier, mettez sous tension le système. Appuyez sur le bouton de diminution du volume pendant le démarrage (tant que le logo Dell s’affiche) jusqu’à ce que l’écran du BIOS (configuration du système) s’affiche.
- Page 80 6. Si l’écran LCD souffre de problèmes de couleur, exécutez les diagnostics ePSA. 7. Si des pixels de l’écran LCD sont défectueux, vérifiez que ce dernier est toujours couvert par les consignes standards pour LCD. Pour les utilisateurs interne de Dell uniquement, cliquez ici. Dépannage...
- Page 81 Tableau 11. Dépannage général Problème Étapes de dépannage suggérées BIOS Si des problèmes surviennent lors de l’utilisation de la tablette, il est possible qu’ils soient causés par des paramètres BIOS incorrectement configurés dans la Configuration du système/le BIOS. Vérifiez les paramètres présents sur chaque page de la Configuration du système. Essayez de réinitialiser les paramètres du BIOS à...
- Page 82 Accessoires de l’écosystème Les instructions de démontage et de remplacement importantes sont indiquées en légende pour s’assurer que les techniciens de terrain les prennent en compte avant de retirer ou remplacer des composants. Sujets : • Stylet actif • Préparation de votre stylet •...
- Page 83 3. Réassemblez la partie centrale du stylet. Configuration du mode stylet 1. Cliquez sur Démarrer pour lancer ModeSwitch. 2. Sélectionnez le mode souhaité. 1. Doigt (+ stylet passif) 2. Stylet actif (+ doigt et stylet passif) 3. Gant 4. Eau Accessoires de l’écosystème...
- Page 84 Vue de la base du système Cette section contient des informations sur la station d’accueil de bureau. Accessoires de l’écosystème...
- Page 85 Vue droite du système 1. Microphone 2. Sortie d’air QuadCool 3. Logement pour câble de sécurité Vue frontale de la station d’accueil 1. Support arrière de la tablette 2. Broches d’alignement 3. Connecteur pour station à broches POGO 4. Voyant d'alimentation 5.
- Page 86 Dock clavier Clavier pleine hauteur de valeur nominale IP 65 La valeur IP (Ingress Protection) définit le niveau d’efficacité des enceintes électriques contre toute intrusion. Le chiffre 65 indique que le clavier de la tablette Rugged offre une protection optimale contre la poussière et les jets d’eau basse pression. Pour mieux comprendre les valeurs nominales IP, veuillez vous reporter à...
- Page 87 1. Appuyez sur <Fn> + <F10> pour activer la fonction de rétro-éclairage. 2. La première utilisation de la combinaison de touches ci-dessus allume le rétro-éclairage à son réglage minimum. 3. Effectuez un cycle supplémentaire de la combinaison de touches pour faire varier les paramètres de luminosité à 25 %, 50 %, 75 % et 100 %.
- Page 88 Vue arrière de la station d’accueil 1. 2 logements de charge pour batterie de secours 2. Emplacement antivol (positionné du côté gauche de la station d’accueil) 3. Connecteur jack d’entrée CC 4. 2 ports série 5. Port VGA 6. Port DisplayPort 7.
- Page 89 La station d’accueil embarquée de tablette Rugged est une solution unique spécialement conçue pour la tablette Latitude 7212 Rugged Extreme. La tablette se positionne parfaitement sur la station d’accueil pour une utilisation dans un véhicule. La résistance du produit a été testée selon les normes SAE J1455, ce qui garantit à...
