Branchement à la source d'air comprimé
Conduite d'amenée
La résistance de l'air augmente au prorata
de la longueur des flexibles. Les recom-
mandations figurant dans le tableau ci-
dessous s'appliquent à des longueurs de
flexible de 3 m max. jusqu'à la section de
Sections minimum des flexibles :
UNE SECTION TROP FAIBLE PEUT ENTRAINER DES PERTES
D'ADHERENCE.
AVERTIS-
SEMENT
Type
HG 10 N / S
HG 15 N / S
HG 30 N / S
HG 40 N

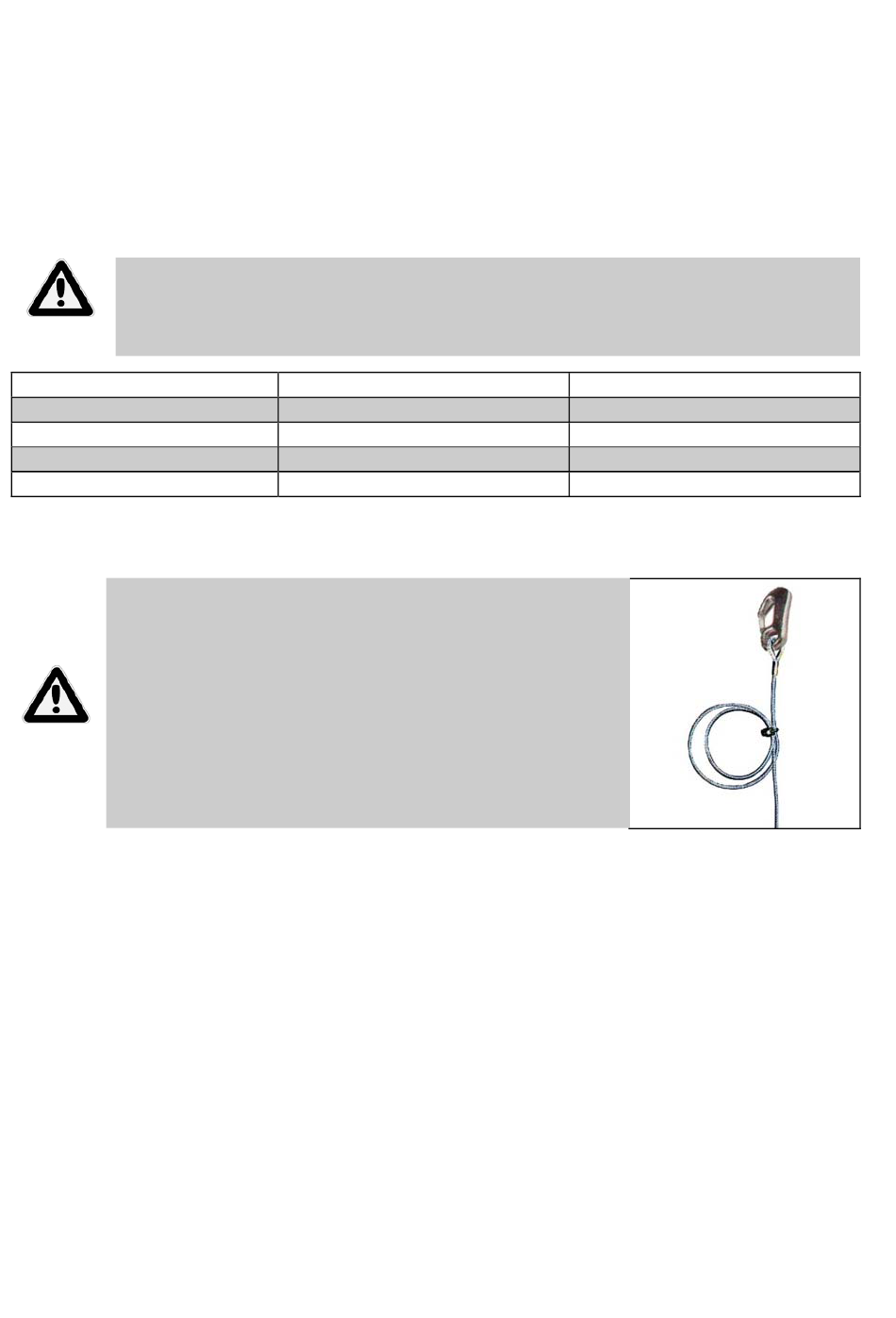

Sécurisation par câble de sécurité
Dès avant le montage de la fixation à vide, prévoyez
sur votre réservoir ou votre installation un point de fixa-
tion sûr (œillet, par exemple) auquel accrocher le câble
de sécurité.
À l'aide du serre-câble, réglez le câble à la longueur la
plus courte possible.
DANGER
Si une fixation se détache sous l'effet d'une baisse de
pression inopinée, il est essentiel que le câble qui la
sécurise ne soit pas détendu.
Check-list de montage :
1) Monter le vibrateur. Assurer les vis de fixation.
2) Monter le kit de flexibles.
3) Monter l'unité de maintenance (filtre, le cas échéant régulateur et huileur à brouillard) et
la vanne.
4) Assurer les vis de fixation avec un frein-filet (Loctite
5) Coller les conduites d'amenée d'air.
6) Tenir compte des indications relatives à la longueur des flexibles et au diamètre nominal.
7) Fixer le câble de sécurité !
conduite immédiatement supérieure. Pour
les conduites d'amenée plus longues, nous
recommandons des sections plus impor-
tantes, l'embout à olive fourni ne pouvant
alors plus être utilisé.
Embout à olive
1/4"
3/8"
1/2"
1/2"
®
20
Taille de flexible
DN 6
DN 9
DN 12
DN 12
, par exemple).
