Acheminement du câblage
Le cheminement du cordon chauffant depuis le bornier
de raccordement jusqu'au tuyau d'évacuation des conde-
nsats devra suivre le cheminement recommandé décrit

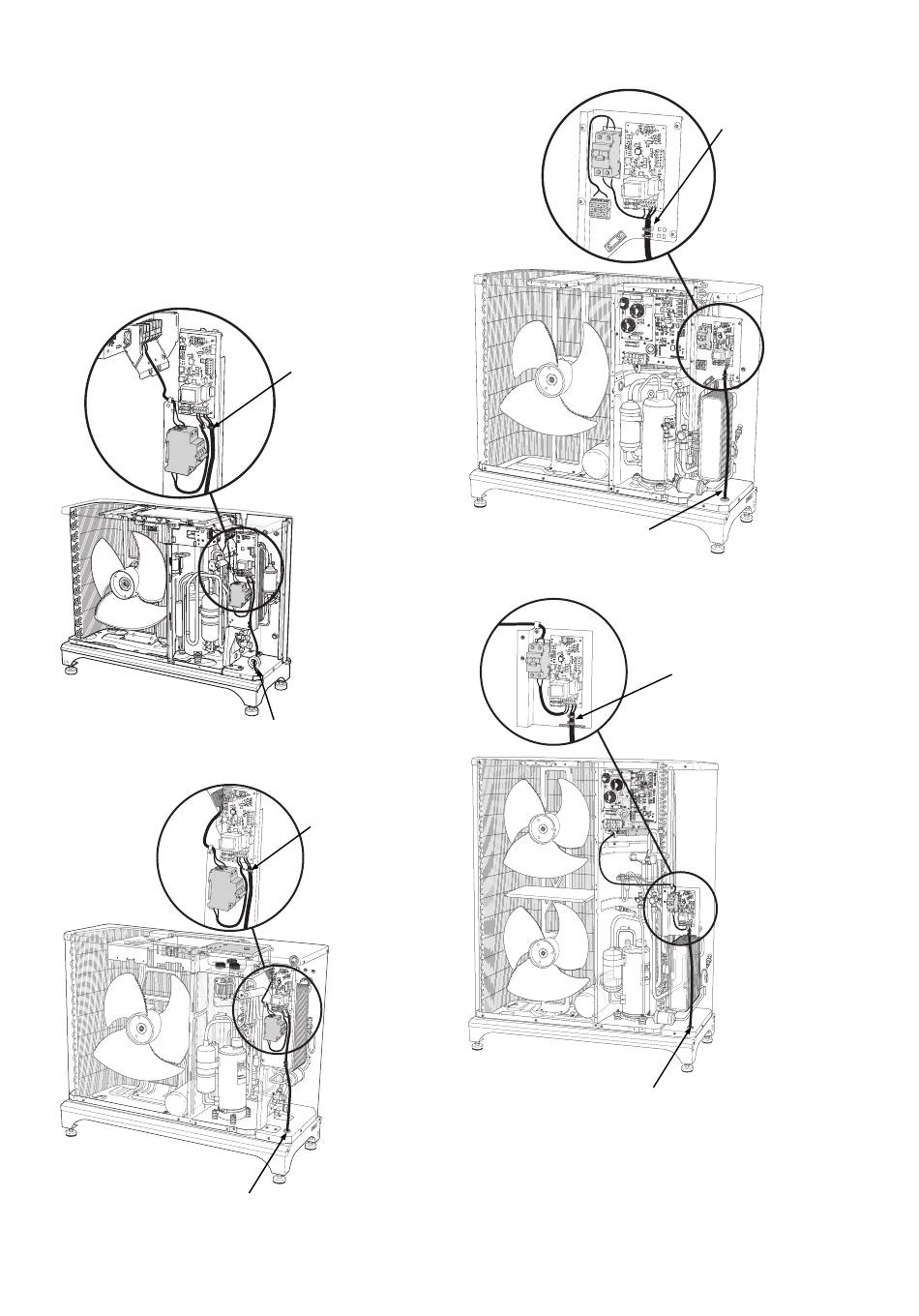

sur l'image ci-après. Acheminez le cordon chauffant
(EB14) via le presse-étoupe situé en partie inférieure de
la carte et attachez-le en dessous de la carte à l'aide de
deux serre-câbles. La mise en contact entre cordon
chauffant et le tuyau d'évacuation des condensats doit
se faire en aval du presse-étoupes.
F2040-6
Cordon chauffant (EB14)
F2040-8
Cordon chauffant (EB14)
38 Chapitre |
Sécurisez le cordon
chauffant (EB14) à cet
endroit à l'aide de
deux colliers de
câblage.
Sécurisez le cordon
chauffant (EB14) à cet
endroit à l'aide de
deux colliers de
câblage.
F2040-12
Cordon chauffant (EB14)
F2040-16
Cordon chauffant (EB14)
SONDE DE TEMPÉRATURE AMBIANTE
Une sonde de température BT28 (Tho-A) est située à
l'arrière de F2040.
Sécurisez le cordon
chauffant (EB14) à cet
endroit à l'aide de
deux colliers de
câblage.
Sécurisez le cordon
chauffant (EB14) à cet endroit
à l'aide de deux colliers de
câblage.
