2 – Nomenclature et fonctions des parties

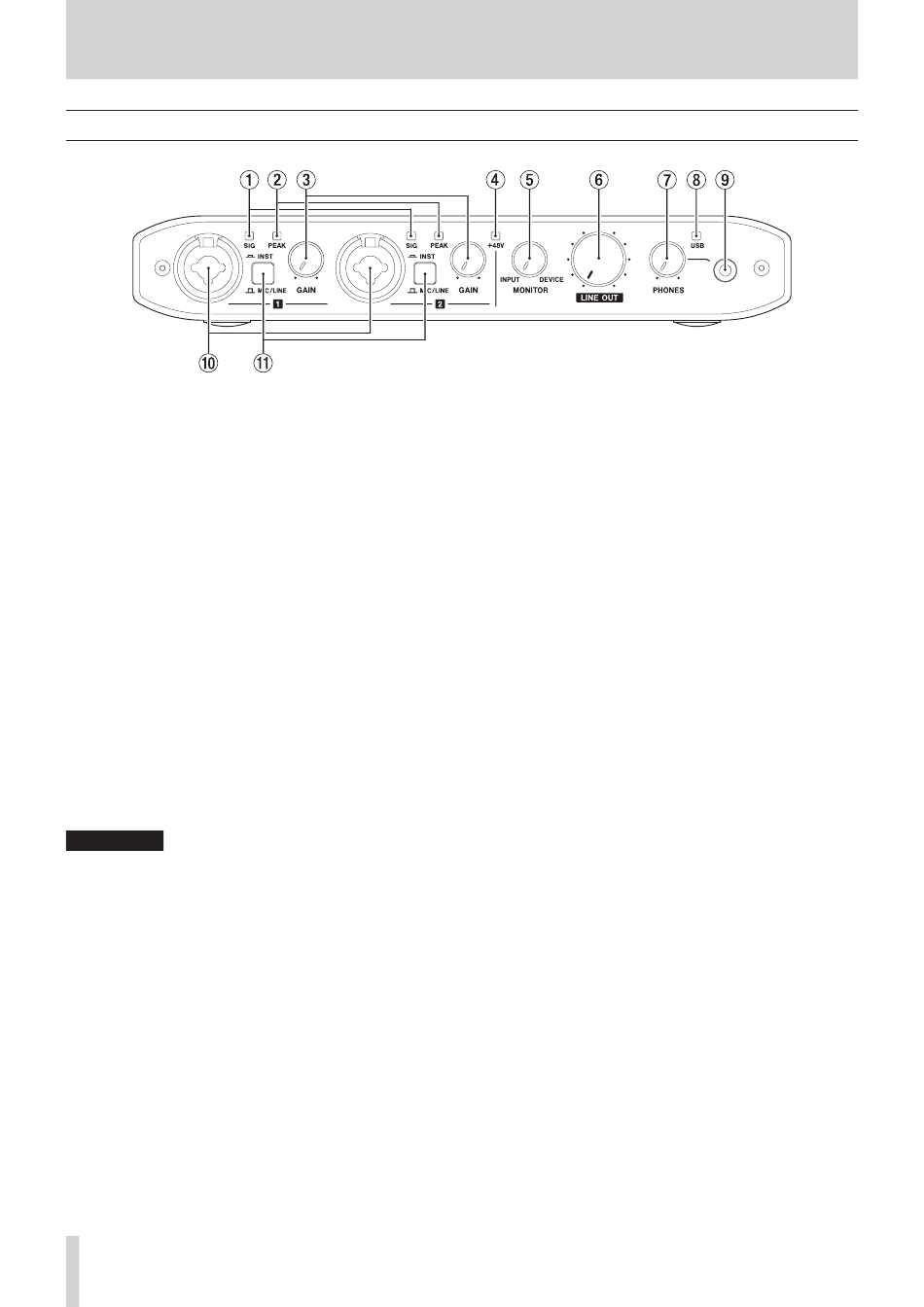

Face avant
Voyants de signal (SIG)
1
Les voyants SIG s'allument en vert quand un signal d'au
moins -32 dB FS entre dans les prises IN 1/IN 2.
Voyants de crête (PEAK)
2
Les voyants PEAK s'allument en rouge quand un signal à
-1 dB FS (proche de la distorsion) ou plus entre par les prises
IN 1/IN 2.
Boutons GAIN
3
Utilisez-les pour régler les niveaux d'entrée par les prises IN
1/IN 2.
Voyant +48V
4
Ce voyant s'allume quand le commutateur d'alimentation
fantôme de la face arrière est réglé sur +48V.
Bouton MONITOR
5
Sert à régler la balance entre les signaux reçus par les prises
d'entrée de l'unité et ceux sortant de l'appareil connecté par
USB.
Bouton LINE OUT
6
Utilisez-le pour régler le niveau de sortie par les prises LINE
OUT 1/L-2/R.
Bouton PHONES
7
Sert à régler le niveau de sortie par la prise PHONES
(casque).
ATTENTION
Avant de brancher un casque, baissez le bouton PHONES
pour réduire le volume au minimum. Ne pas le faire
pourrait laisser passer des bruits forts et soudains risquant
d'endommager votre audition ou de créer d'autres
problèmes.
4
TASCAM iXR
Voyant USB
8
Il s'allume quand la connexion USB est active.
Il clignote quand la connexion USB est inactive.
Il est éteint quand l'unité est elle-même éteinte.
Prise PHONES
9
Branchez un casque ou des écouteurs stéréo à cette prise
mini-jack 3,5 mm stéréo.
Le même signal sort des prises LINE OUT 1/L et 2/R.
Utilisez un adaptateur pour brancher un casque à fiche jack
6,35 mm stéréo standard.
Prises IN 1/IN 2
0
Ce sont des prises d'entrée mixtes XLR/jack 6,35 mm
3 points (TRS).
Utilisez les sélecteurs MIC/LINE INST de la face avant de
l'unité afin d'activer l'entrée ligne symétrique (MIC/LINE) ou
asymétrique (INST) pour les prises jack 3 points (TRS).
Sélecteurs MIC/LINE INST
q
Réglez-les en fonction des sources d'entrée des prises IN 1/
IN 2.
Choisissez MIC/LINE pour la connexion d'instruments
électroniques, d'appareils audio, de micros et équipements
similaires. Choisissez INST pour la connexion d'une guitare
électrique, d'une basse électrique ou d'un autre équipement
à haute impédance de sortie.
