Sens Horaire / Antihoraire; Lubrification De L'air - norbar PNEUTORQUE PTM Série Notice Technique

Sens Horaire / Antihoraire

Sélectionnez le sens de rotation requis : horaire / antihoraire.

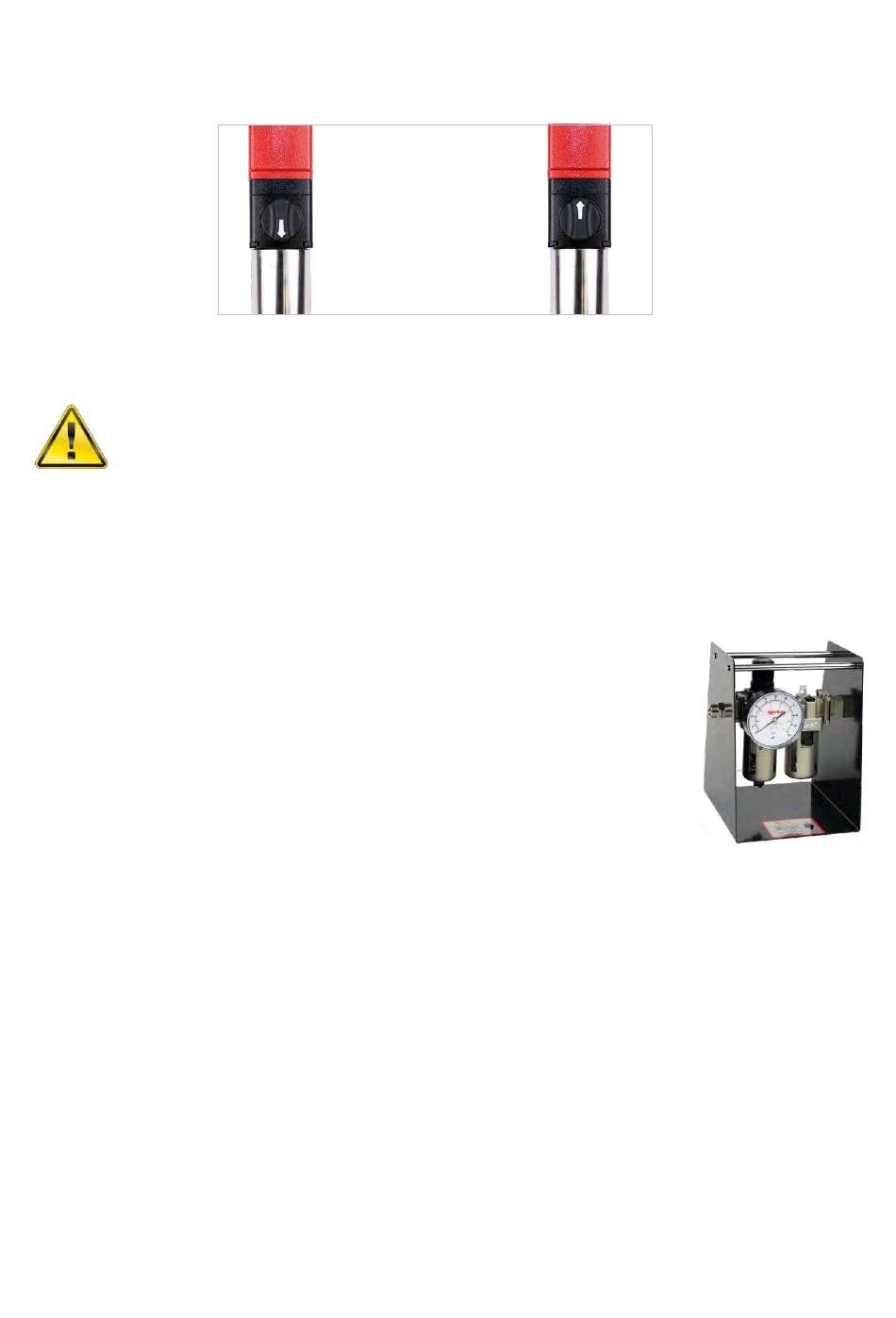

FIGURE 5(a) – Sens Horaire
(Flèche orientée vers le carré
AVERTISSEMENT :

Lubrification De L'air

L'outil doit bénéficier d'une lubrification de l'alimentation, obtenue grâce à l'utilisation d'une unité de commande
de lubrification (non fournie).
Réglez la lubrification de l'air :
a. Remplissez l'unité de commande de lubrification d'huile hydraulique (Shell
Tellus S2M 32 ou huile de haute qualité équivalente).
b. Assurez-vous que le carré d'entraînement de l'outil tourne librement.
c. Actionnez l'outil en appuyant sur le déclencheur.
d. Ajustez l'unité de commande de lubrification pour obtenir la pression
pneumatique maximum.
La pression pneumatique est indiquée sur la jauge.
CONSEIL :
e. Réglez l'unité de commande de lubrification de façon à ce qu'elle
assure un débit de 6 gouttes d'huile par minute.
f. Relâchez le déclencheur.
IMPORTANT : LA CLÉ DOIT FONCTIONNER LIBREMENT PENDANT LE RÉGLAGE DE LA
PRESSION PNEUMATIQUE POUR UN RÉSULTAT CORRECT.
Reportez-vous au manuel de l'unité de commande de lubrification pour plus d'informations.
12
d'entraînement
)
SI LE SÉLECTEUR DE SENS HORAIRE/ANTIHORAIRE N'EST
PAS CORRECTEMENT ENGAGÉ, LA VANNE DU SÉLECTEUR
POURRAIT SE DÉTÉRIORER.
La pression pneumatique maximum permettra d'utiliser
l'outil à vitesse maximale.
FIGURE 5(b) – Sens Antihoraire
(Flèche orientée dans le sens
opposé au carré d'entraînement)
FIGURE 6 – Unité De
Commande De Lubrification
