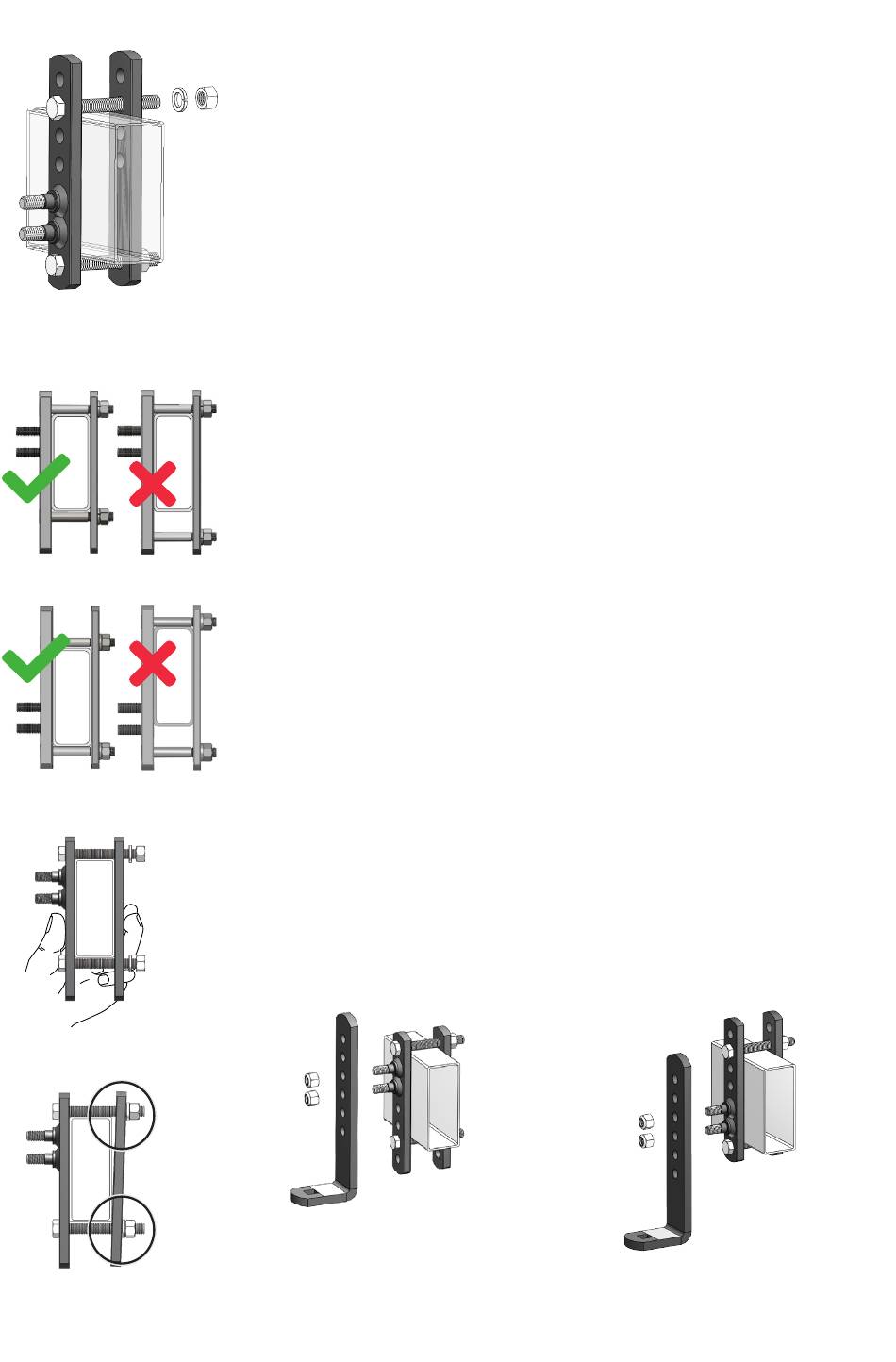

Figure 10
a
b
c
d
Figure 11
Figure 12 Correct
Figure 13 Incorrect
3. Insérez la tête du boulon dans la fente et ajoutez une rondelle de
verrouillage de ½ po et enfilez un écrou de ½ po sur l'extrémité du boulon.
Installation inversée ou à l'envers – Coupleurs installés en dessous,
remorques à nez en V
Installez l'assemblage à l'envers si vous avez une remorque avec un coupleur
installé en dessous, à nez en V ou d'autres obstacles qui empêchent de
l'assembler à l'endroit.
1. Glissez l'assemblage autour du châssis jusqu'à ce que le boulon entre en
contact avec le châssis de la remorque avec les boulons de fixation dirigés
vers l'extérieur.
2. Insérez le deuxième boulon de ½ po x 4 po à travers le trou ouvert situé le
plus près du dessus du châssis de la remorque. (Figure 10)
3. Insérez la tête du boulon dans la fente et ajoutez une rondelle de
verrouillage de ½ po et enfilez un écrou de ½ po sur l'extrémité du boulon.
Aucun écart
Que ce soit par une installation typique ou une installation à l'envers, il ne
doit y avoir aucun écart entre le châssis de la remorque et les boulons de la
plate de raccordement, ni au-dessus ni en dessous du châssis de la remorque.
Déplacez les lignes d'électriques ou de propane, le cas échéant. (Figure 11)
Appuyez les plaques de raccordement contre les côtés du châssis de la
remorque et serrez les deux écrous à la main. (Figures 12, 13)
Après avoir serré les écrous à la main et que les deux plaques de raccordement
sont tenues droites contre le châssis, utilisez une clé dynamométrique pour
serrer tous les boulons des plaques de raccordement jusqu'à 65 pi-lb.
Installation des supports en L
Placez le support en L sur la plaque de raccordement extérieure avec les
boulons dans les deux trous du milieu. Enfilez les écrous nyloc et serrez-les
à la main jusqu'à ce que les supports en L sont tenus fermement en place.
(Figures 14, 15)
Figure 14 - Position initiale
pour un coupleur monté sur
le dessus.
Figure 15 - Configuration
pour coupleur monté en bas.
