VITALink® MC/RC90
Câbles résistants au feu certifiés par UL et
ULC Câbles VITALink® MC/RC90
Systèmes 120/120A/60

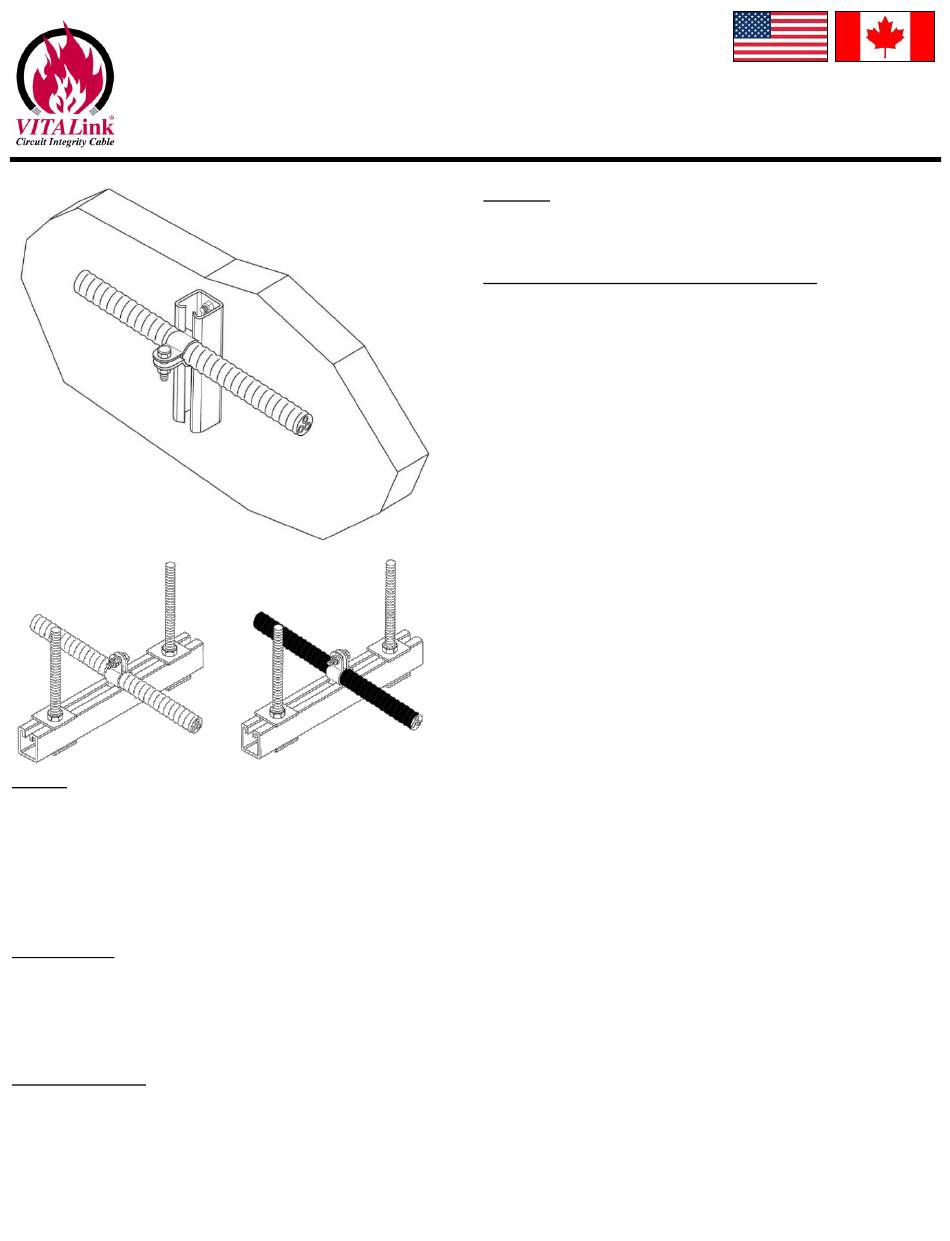

Plateau
Les câbles posés dans un plateau en acier doivent être
soigneusement disposés et fixés avec des bandes ou des
attaches en acier tous les quatre pieds. Les câbles doivent être
bien ajustés, mais sans excès car le câble pourrait être
endommagé à ces aux endroits. Les attaches doivent être
compatibles avec le plateau, le câble et l'environnement.
Mise à la terre
Le blindage peut être utilisé comme point de mise à terre de
l'équipement. Pour les équivalents de mise à la terre, voir le
manuel général d'installation et de manutention de VITALink®
MC/RC90.
Lubrifiant de tirage
Conformément aux exigences de l'AHJ, le Polywater LZ peut
être utilisé pour les câbles à gaine en polymère.
Toute lubrification non nuisible ou non corrosive au cuivre nu
est acceptable pour les câbles en cuivre nu blindés ou gainés.
RSCC Wire & Cable LLC © 2020 • 20 Bradley Park Road • East Granby, CT 06026 USA • 800-327-7625 Tel: 860-653-8300 • Fax: 860-653-8321 •
Épissage
Des épissures de 2 et 1-heure sont disponibles. Contactez le
RSCC pour plus de détails.
Terminaisons aux appareillages / équipements
En entrant dans une salle électrique ou une autre zone protégée
pour une terminaison sur un équipement ou une armoire, une
boîte de jonction est requise à l'extrémité du câble résistant au
feu dans la salle classée anti-incendie selon les modalités
suivantes:
1. Une fois les câbles installés dans la pièce classée anti-
incendie, un minimum de 12 pouces doit être utilisé pour la
terminaison du câble VITALink® MC/RC90 dans la boîte de
jonction de dimensions appropriées selon le NEC ou le
CODE CE applicable. Utilisez un connecteur MC/RC90
homologué, adapté à une gaine en cuivre ondulée, un
contre-écrou homologué et une douille isolante pour la
terminaison du câble au boîtier. Le connecteur doit être mis
à la terre selon les normes. Les conducteurs de mise à la
terre de l'équipement doivent être acheminés et maintenus
selon les besoins. Utiliser un dispositif de mise à la terre
selon les besoins.
2. Utiliser le chemin de câbles approprié pour la zone
spécifiée, connecter la boîte de jonction à l'équipement.
3. Installez un câblage thermodurcissable approprié entre la
boîte de jonction et l'équipement. Le Firewall® LSZH de
RSCC (NFPA 130 et NFPA 502 complaint) peut être utilisé.
4. Épisser le VITALink® MC/RC90 au fil en utilisant une
méthode approuvée. Notez qu'une épissure de transition
peut être nécessaire en fonction de la capacité du courant.
5. Scellez l'extrémité du conduit de câbles dans la boîte de
jonction afin d'éviter la propagation des gaz dans
l'équipement en cas d'incendie. On peut utiliser un
composé souple.
Note: Toutes les méthodes de câblage et procédures
d'installation doivent être conformes au NEC /CE CODE et aux
règlements locaux. L'article 110.14 du NEC exige de tenir
compte de la limite de température du câblage de l'équipement.
Le câble VITALink® MC/RC90 peut être calibré à 90°C si désiré.
Les exigences du CODE CE doivent être respectées, le cas
échéant.
IM-120-0
Rev 0
7/31/2020
r-scc.com
5/8
