VITALink® MC/RC90
Câbles résistants au feu certifiés par UL et
ULC Câbles VITALink® MC/RC90
Systèmes 120/120A/60
Fixer le support au mur de béton à l'aide de vis à béton en
acier d'un diamètre minimum de 1/4'' et d'une longueur
minimum de 2-1/4''.
En alternative, fixer le support au mur de béton à l'aide d'un
ancrage de maçonnerie en acier d'un diamètre minimum de
1/4'' sur une longueur minimum de 1-3/4''. Plus la pénétration
est profonde, plus le support est solidement fixé au mur.
Veuillez tenir compte de l'écaillage.
Le support doit être fixé à la structure à chaque extrémité au
minimum, et un au centre pour les portées de 5 pieds ou plus.
Le support doit, au minimum, être soutenu / fixé à une structure
de 2-heures ne dépassant pas trois (3) pieds pour des
longueurs supérieures à 5 pieds.

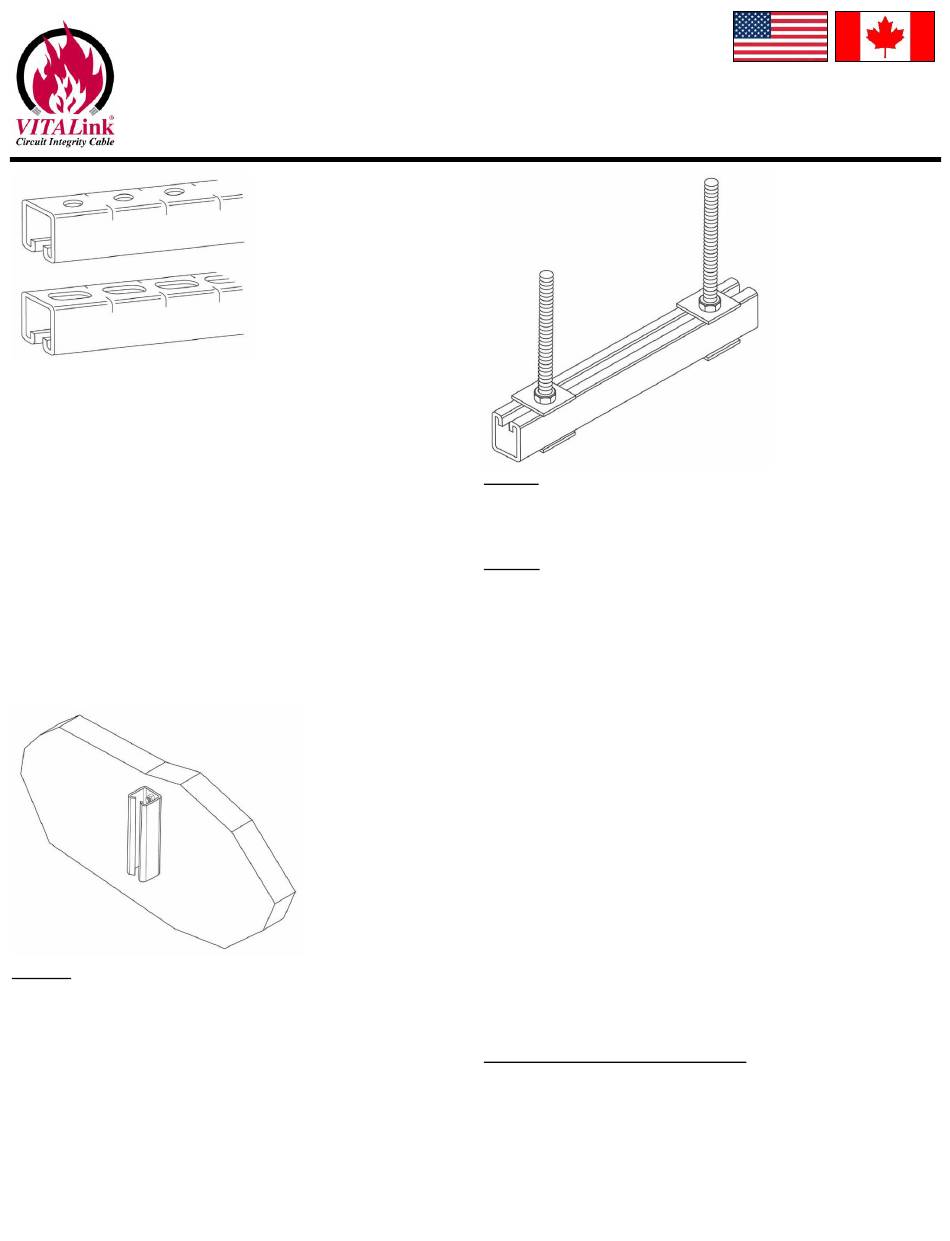

Trapèze
L'installation de type trapèze est acceptable en utilisant une tige
filetée en acier de 3/8" minimum avec des rondelles et des
écrous en acier. Fixez le support dans une structure d'une
durée de 2-heure à la profondeur appropriée en tenant compte
du poids supporté et de l'écaillage. Un support de 7/8" n'est pas
autorisé pour une installation en trapèze.
RSCC Wire & Cable LLC © 2020 • 20 Bradley Park Road • East Granby, CT 06026 USA • 800-327-7625 Tel: 860-653-8300 • Fax: 860-653-8321 •
Plateau
Les chemins de câbles en acier sont une méthode de support
acceptable et doivent être soutenus tous les 5 pieds.
Conduit
Cette section s'applique aux câbles installés hors des zones
d'incendie et dans des conditions acceptables pour l'AHJ.
Certaines installations peuvent exiger que le câble soit
acheminé par un conduit. Le câble ne doit pas dépasser le taux
de remplissage et doit être recalibré si nécessaire. Les conduits
rigides ne sont pas permis.
Les EMT ou IMC sont autorisés pour les traversées murales ou
de courtes sections. Les conduits doivent être munis d'un
coupe-feu, avec un matériau compatible avec le plastique et le
cuivre, à l'endroit où le câble entre et sort du conduit. Le
conduit doit être supporté tous les cinq pieds. Les raccords des
conduits en acier doivent également être en acier.
Certains conduits souterrains entrent dans le bâtiment. Les
conduits en PVC sont autorisés pour ces situations car ils sont
directement enterrés ou dans le béton. Si le conduit pénètre
dans le bâtiment, il doit être protégé contre l'incendie. Le
passage par un conduit en PVC n'est pas autorisé après
l'entrée dans le bâtiment.
Installation et sécurité des câbles
Certaines configurations peuvent nécessiter un déclassement
de la capacité. Conformez-vous aux normes NEC, CE CODE
ou au code en vigueur. Toutes les sangles doivent être en acier
et fixées sans relâchement sur le câble. Les sangles doivent
être de calibre 16 minimum.
IM-120-0
Rev 0
7/31/2020
r-scc.com
3/8
