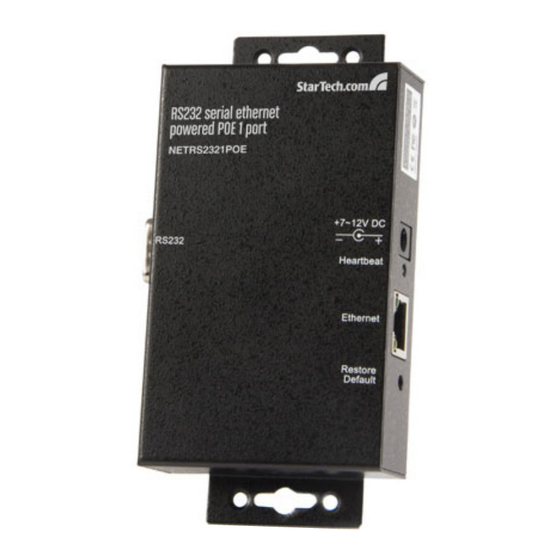

StarTech RS-232 Guide De L'utilisateur

Serveur périphérique ethernet industriel 1-port - alimentation en ethernet
Masquer les pouces Voir aussi pour RS-232:

Publicité

Liens rapides

Serveur Périphérique Ethernet RS-232
Industriel 1-Port - Alimentation en Ethernet
NETRS2321POE / NETRS23POEGB / NETRS23POEEU
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Pour les informations les plus récentes, veuillez visiter www.startech.com
Révision du Manuel: 08/08/2011
*Le produit actuel peut varier de la photos

Publicité

Table des Matières
loading

Sommaire des Matières pour StarTech RS-232

  • Page 1 FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com Pour les informations les plus récentes, veuillez visiter www.startech.com Révision du Manuel: 08/08/2011...
  • Page 2 Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la...
  • Page 3: Table Des Matières

    Table des Matières Introduction ....................1 Contenu de l’Emballage ......................... 1 Panneau Avant ............................1 Panneau Arrière ............................2 Voyants LED..............................2 Installation ....................3 Installation du Matériel ........................... 3 Configuration de l’Adaptateur .............3 Configuration de l’Adresse IP ........................ 3 Gérer les Paramètres de l’Adaptateur ....................5 Sections du Menu de Configuration Contrôleur ................
  • Page 4: Introduction

    Introduction Contenu de l’Emballage • 1 x Commutateur Industriel • 1 x Adaptateur Secteur • 1 x CD Pilote • 1 x Manuel d’Instruction Panneau Avant 1. Commutateur permettant de restaurer les Paramètres par Défaut - Ce commutateur peut être utilisé pour réinitialiser le produit à ses paramètres d’usine par défaut.
  • Page 5: Panneau Arrière

    Panneau Arrière 1. Connecteur RS-232 Voyants LED 1. LED 10/100 Mbps (couleur ambre) - On: 100Mbps, Off: 0Mbps. 2. LED de Liaison/Activité (couleur verte) - On: Liaison. Clignotant: Transfert de Données. 3. Heartbeat LED (couleur verte) - Clignotant: Fonctionnement Normal.
  • Page 6: Installation

    Installation Installation du Matériel 1. Prenez des précautions pour vous décharger de toute électricité statique. Retirez les décharges statiques possibles de tous les objets avec lesquels l’adaptateur peut entrer en contact, avant de procéder à l’installation. Ceci peut être accompli en touchant du métal après avoir éteint l’alimentation.
  • Page 7 2. Configuration de l’Adresse IP en utilisant un Navigateur Web Veuillez vous assurer que l’adresse IP de votre PC est configurée sur le même sous-réseau que l’adaptateur. Si ce n’est pas le cas, vous devrez changer l’adresse IP de votre PC à partir du menu Propriétés de Connexion Secteur Local, montré ci-dessous: Lancez votre navigateur et accédez au produit en entrant la valeur par défaut (192.168.1.254) ou l’adresse IP actuelle dans la fenêtre d’adresse de votre navigateur.
  • Page 8: Gérer Les Paramètres De L'adaptateur

    Gérer les Paramètres de l’Adaptateur Lorsque vous entrez dans le Menu de Configuration Adaptateur, la page suivante sera disponible à l’accès. Par défaut il n’y a pas de mot de passe pour l’entrée. Une fois que vous êtes entré dans le Menu de Configuration du Contrôleur et que vous avez apporté...
  • Page 9 Débit en bauds : 300 – 115200 bps Bits Parité: Pas de Parité, Paire, Impaire Paramètres Serial I/O (vitesse, parité, bits de données, bits d’arrêt) Bits Données : 5, 6, 7, 8 Bit d’Arrêt : 1 ou 2 Interface serial I/O RS-232 Manuel d’Instruction...
  • Page 10: Installation Du Logiciel

    Section du Menu Description Si le mode paquet est désactivé, les données reçues depuis le port série seront immédiatement transmises avec un délai minime. Si le mode paquet est activé, Mode entrée série Paquet les données seront enregistrées dans la première mémoire tampon, et transmises lorsque le paquet tout entier est reçu ou lorsque la mémoire tampon est pleine.
  • Page 11: Installation Du Pilote Port Com Virtual Vsp

    Installation du Pilote Port COM Virtual VSP 1. Localisez le Logiciel nécessaire dans le dossier suivant sur votre CD de pilotes. VSP COM.exe est le logiciel redirecteur. Em.exe est utilisé pour configurer le mode matériel afin de soutenir le redirecteur VSP. 2.
  • Page 12 • Modifiez les paramètres pour Port COM, enregistrez les modifications et quittez le menu de configuration. 3. Exécutez le Programme de Configuration VSP. • Double cliquez sur l’application VSP COM.exe dans le dossier sur le CD fourni. Vous pouvez recevoir un message indiquant que ce pilote n’a pas encore passé le test du logo Windows.
  • Page 13 • Définir les paramètres de Port COM : La figure suivante montre le changement de paramètre d’un port COM. Vous pouvez avoir 4 ports COM (ou 1, 2 ports, selon le modèle), vous aurez besoin de le configurer 4 fois, une fois pour chaque port COM.
  • Page 14: Spécifications

    Spécifications Connecteur LAN RJ45 Vitesse LAN 10/100Mbps Nombre de Ports 1 x RS-232 Signaux TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND Connecteur DB9 Mâle (RS-232) Parité Aucune, Impaire, paire Bits de Données 6, 7, 8 Bits d’Arrêt 1, 2 Vitesse 300 à...
  • Page 15: Support Technique

    Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié...
  • Page 16 StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certifié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.

Ce manuel est également adapté pour:

Netrs2321poeNetrs23poegbNetrs23poeeu
