6

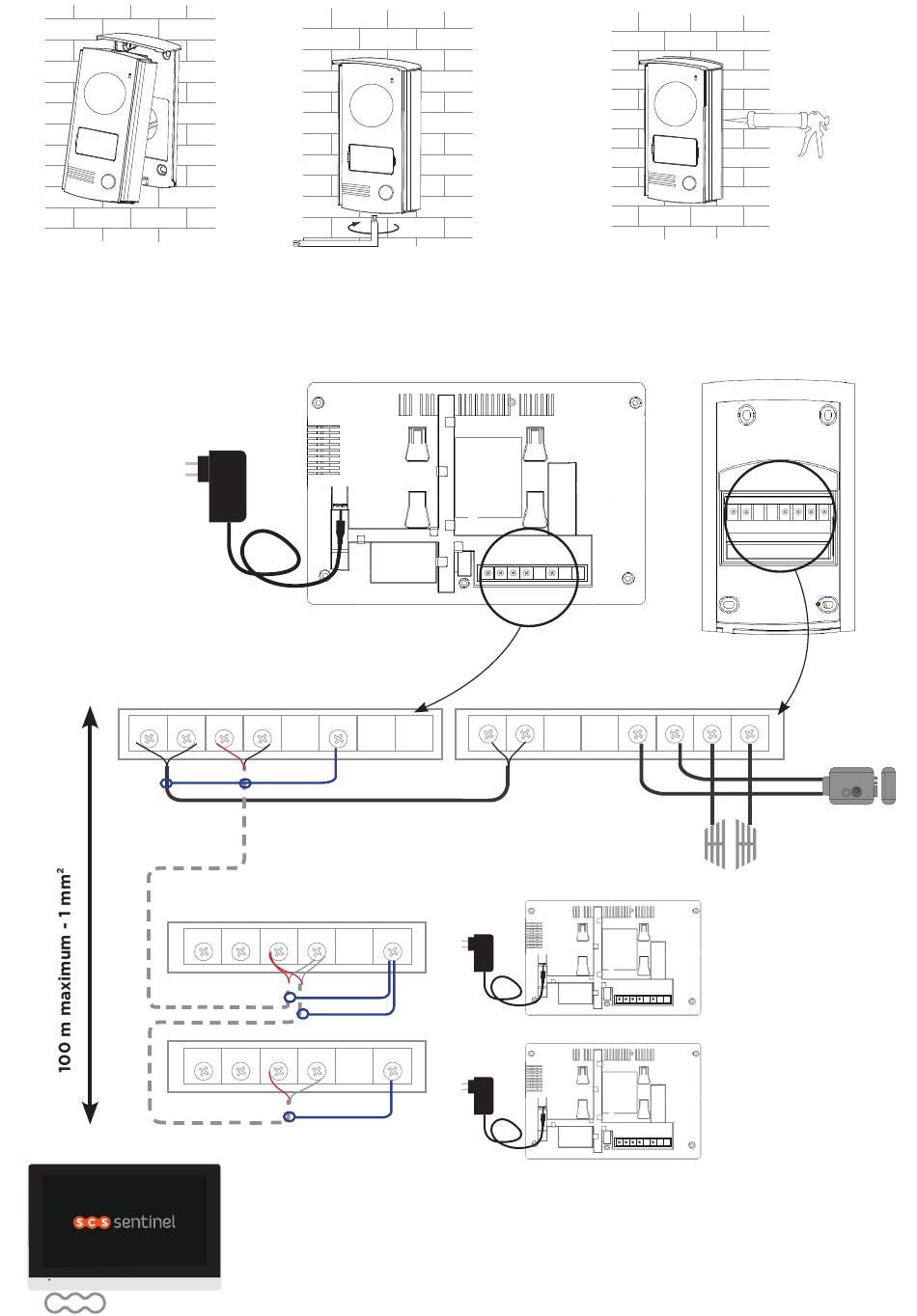

C2- Esquema de cableado
Tiene la posibilidad de
conectar directamente el
monitor al panel eléctrico
vía un tranformador
15V DC 0,8A (minimum).
Conocimientos electricos
están necesarios, le
aconsejamos que contactar
un profesional.
1
44 ES
7
Echufar el blindaje
si el cable está blindado.
2 A B S
Sin polaridad
0 - 50 m - 0,75 mm²
50 - 100 m - 1 mm²
1 2 A B
1 2 A B
Esperar hasta 15 segundos el encendido del monitor. No accionar la placa extérior sino
cuando la pantalla principal aparece en el monitor.
Después la instalación y prueba, colocar un
junta de silicone transparente sin ácido arriba
y sobre los lados de la placa exterior (no
abajo) para evitar los riesgos de infiltración.
Maestro
1 2
S
S
8
Placa exterior
LK+ LK- SW1
SW2
Ext. 1
Ext. 2
-
+
12V DC- 700mA
