Appendice E

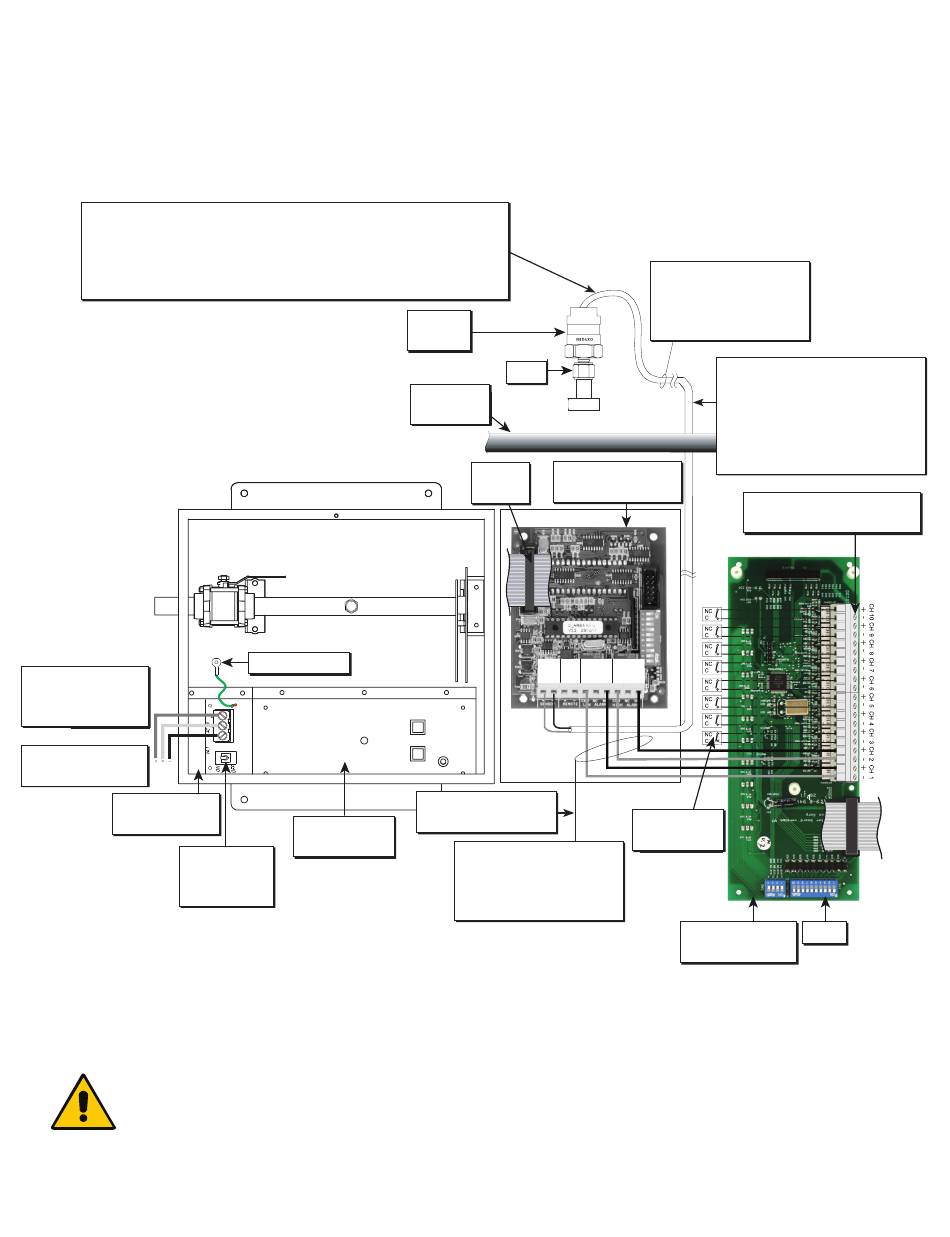

DIAGRAMME DE CÂBLAGE: DU SYSTÈME AVERTISSEUR ET COFFRET DE ROBINETS COMBINÉS AU MODULE PRINICPAL
UNIQUEMENT un câble de calibre 22 multibrin, blindé à paire
torsadé doit être utilisé, jusqu'à une distance de 2500 ft [762
m]. En présence de toute interférence électrique, magnétique,
radiofréquence, sans fil ou autre interférence, le câble
d'installation DOIT être placé dans un conduit métallique.
L - Vivant
L - Live
N - Neutre
N - Neutral
G – Mise à la terre
G - Ground
AC Supply
Alimentation
115 to
AC115 à 220 VAC
220 VAC
Module
Power
Supply
d'Alimentation
ON/OFF
Interrupteur
bascule
REMARQUE: Les points non utilisés, sous forme cavalier sur le module du système central. Désactivez les commutateurs
DIP des paramètres non utilisés (Location SW-2)
MISE EN GARDE:
Les fils de signal d'équipement source doivent être connectés à des contacts secs normalement
fermés. Aucune tension électrique ne peut être présente et les contacts doivent être fermés pendant le
fonctionnement normal de l'équipement. Lorsque les contacts sont ouverts; une condition d'alarme sera
activée.
28 Amico Corporation
Module
Sensor
Capteur
Module
Réseau
d'oxygène
Mise à la terre
Ground
Un Câble de Calibre
Module
Annunciator
Annonciateur
Module
DISS
DISS
Compact
Ribbon
Module du
Câble
Module
Cable
Système Compact
Ruban
SENSOR
REMOTE
COM NC NO
+ -
+ -
LOW
ALARM
#22 Gauge wire
#22 Multibrin
Signal de contact sec au
To Amico Master Module or
module maître Amico
Building Management
ou au système de
System
gestion de bâtiment
Câble de 6" - 8" [0,1 m
– 0,2 m] de calibre 22,
#22 Gauge twisted
pair shielded cable
multibrin, blindé et à
6"-8" [0.1 m - 0.2 m]
paire torsadée fourni
supplied
Dans une boîte de jonction
(fournie par un tiers), utilisez
des capuchons de connexion
Junction Box
(by others)
pour brancher le câble de
capteur au câble d'installation
(fourni par un tiers)
Dry contacts only
Contacts secs seulement,
No voltage
sans voltage
COM NC NO
HIGH
ALARM
Équipement
Source
Equipment
de Source
Module du
Master
Module
Système Central
SW-2
SW-2
