Notice d'utilisation
Module AS-i SmartLine
AC3200
FR
AC3201

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM Electronic AS-interface AC3200

  • Page 1 Notice d'utilisation Module AS-i SmartLine AC3200 AC3201...
  • Page 2: Table Des Matières

    Contenu 1 Remarques préliminaires �������������������������������������������������������������������������������������3 1�1 Symboles utilisés �������������������������������������������������������������������������������������������3 1�2 Avertissements utilisés ����������������������������������������������������������������������������������3 2 Consignes de sécurité �����������������������������������������������������������������������������������������3 2�1 Remarques générales �����������������������������������������������������������������������������������3 2�2 Cible���������������������������������������������������������������������������������������������������������������4 2�3 Raccordement électrique �������������������������������������������������������������������������������4 2�4 Manipulation ��������������������������������������������������������������������������������������������������4 2�5 Lieu de montage ��������������������������������������������������������������������������������������������4 2�6 Température du boîtier �����������������������������������������������������������������������������������5 2�7 Interventions sur l'appareil �����������������������������������������������������������������������������5 3 Fonctionnement et caractéristiques ���������������������������������������������������������������������5 4 Eléments de service et d'indication ���������������������������������������������������������������������6...
  • Page 3: Remarques Préliminaires

    1 Remarques préliminaires Ce document s'adresse à des personnes compétentes� Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d’appréhender les risques et d'éviter les dangers potentiels qui pourraient être causés par le fonctionnement, l'installation ou la maintenance de l'appareil� Lire ce document avant l'utilisation afin de vous familiariser avec les conditions environnementales, l'installation et le fonctionnement�...
  • Page 4: 2�3 Raccordement Électrique

    Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur� La personne qui installe l'appareil en est responsable� La sécurité d'un système dans lequel l'appareil est intégré est sous la responsabilité de l'installateur du système� 2.2 Cible L'appareil doit être monté, raccordé...
  • Page 5: 2�6 Température Du Boîtier

    2.6 Température du boîtier L'appareil peut fonctionner dans une large plage de températures ambiantes selon la spécification technique fournie dans la notice� En raison de l'échauffement interne supplémentaire, de hautes températures peuvent se produire sur les éléments de service et les parois du boîtier lors du contact en ambiance chaude� 2.7 Interventions sur l'appareil En cas de mauvais fonctionnement de l'appareil ou en cas de doute prendre contact avec le fabricant�...
  • Page 6: Eléments De Service Et D'indication

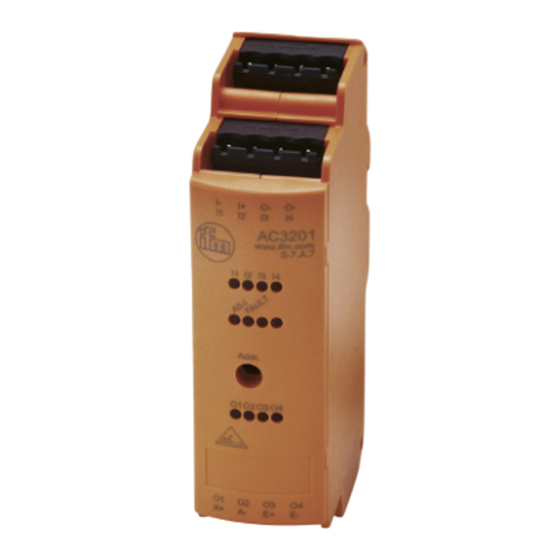

    4 Eléments de service et d'indication LED 1 LED 2 LED 3 LED 1 : indication de commutati- 1� Borniers avec cages à ressort on entrées capteur I1���I4 2� Etiquette LED 2 : AS-i, FAULT, AUX 3� Prise d'adressage LED 3 : indication de 4�...
  • Page 7: Montage

    6 Montage 6.1 Montage de l'appareil ► Monter l'appareil sur un rail DIN 35 mm� ► Laisser suffisamment d'espace en bas et en haut de l'armoire électrique permettant ainsi une libre circulation de l'air pour éviter un échauffement excessif� ► Lorsque plusieurs appareils sont montés côte à côte tenir compte de l'échauffement interne de tous les appareils et respecter les conditions environnantes de chaque appareil�...
  • Page 8: 6�2 Démontage L'appareil

    6.2 Démontage l'appareil 6.3 Montage des capteurs ► Suivre les instructions de montage du fabricant� 7 Raccordement électrique 7.1 Accessoires de raccordement L'appareil est fourni avec un connecteur� Informations sur les accessoires disponibles sur notre site web à www�ifm�com�...
  • Page 9: 7�2 Raccordement Des Bornes

    7.2 Raccordement des bornes Addr. I1...I4 AS-i 3-wire only O1...O4 Load O- (2x) I- : alimentation capteur 0 V I+ : alimentation capteur +24 V I+ O- O- O- : sortie de commutation actionneur 0 V I1 I2 I3 I1���I4 : entrée de commutation capteur 1 ��� 4 O1���O4 : sortie de commutation actionneur 1���4 A+ : AS-i + A- : AS-i -...
  • Page 10: Adressage

    AC3200 Ne pas raccorder I1���I4 et I+, I- à un potentiel externe� Le pouvoir d'enclenchement et le pouvoir de déclenchement pour la commande d'électrovannes est conçu pour des valeurs jusqu'à 20 W (selon CEI 60947-5-2, classe d'utilisation DC-13)� 8 Adressage A la livraison, l'adresse est 0�...
  • Page 11 Module SmartLine AC3200 / AC3201 Courant de sortie total pour [mA] AC3200 : 200 toutes les entrées et sorties AC3201 : 1000 Sorties Transistor PNP Tension de commutation par 24 DC (20…30 DC), externe selon TBTS sortie Courant max� par sortie Catégorie d'utilisation DC-13 ;...
  • Page 12: 9�1 Schéma D'encombrement

    9.1 Schéma d'encombrement 25,4 59,3 9.2 Homologations/normes Les déclarations de conformité CE, homologations, etc� sont disponibles sur www�ifm�com� 10 Entretien, réparation et élimination 10.1 Entretien L'appareil est sans maintenance� 10.2 Nettoyage de la surface du boîtier ► Mettre l'appareil hors tension� ►...
  • Page 13: 10�4 Elimination Des Déchets

    10.3 Réparation ► L'appareil ne doit être réparé que par le constructeur� Prendre en compte les consignes de sécurité (→ 2.7 Interventions sur l‘appareil)� 10.4 Elimination des déchets ► Respecter la réglementation du pays en vigueur pour la destruction écologique de l‘appareil�...
