Per installare l'EBM in un rack:
1.
2.
3.
NOTA L'UPS e gli EBM DEVONO essere installati sul fondo del rack. Se posizionati in un
rack che contiene già altre apparecchiature, il rack deve essere riconfigurato per consentire
l'installazione dell'UPS sul fondo del rack.
NOTA Gli EBM devono essere installati sotto l'UPS, come mostrato in Figura 2.
4.
5.
®
EATON Powerware 5125 (9910-P33) Guida all'Installazione dell'EBM per le Applicazioni IBM
Collocare l'EBM su una superficie piana e stabile con la parte
anteriore dell'EBM rivolta verso di voi.
Collegare le maniglie di montaggio fornite alle staffe di montaggio e
fissarle con le viti fornite (vedere Figura 1).
Per installare più EBM, ripetere le operazioni descritte nei punti da 1
a 2 per ciascun armadietto.
Maniglia di Montaggio

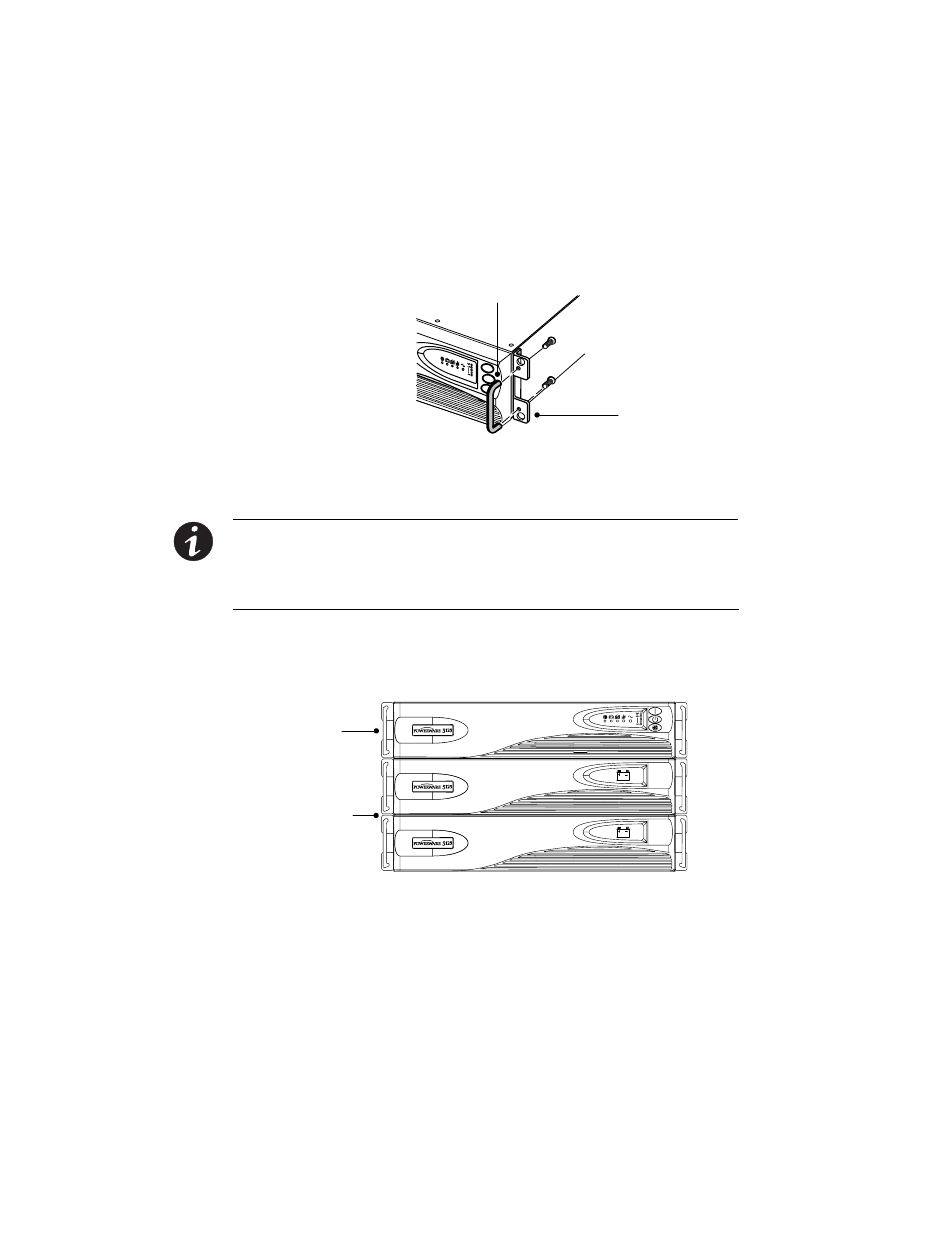

Figura 1. Installazione delle Maniglie di Montaggio
Far scorrere gli EBM nel rack.
Fissarli secondo le istruzioni del kit delle guide.
UPS
EBM
Opzionali
Figura 2. UPS con Montaggio a Rack con EBM
INSTALLAZIONE
Staffa di
Montaggio
