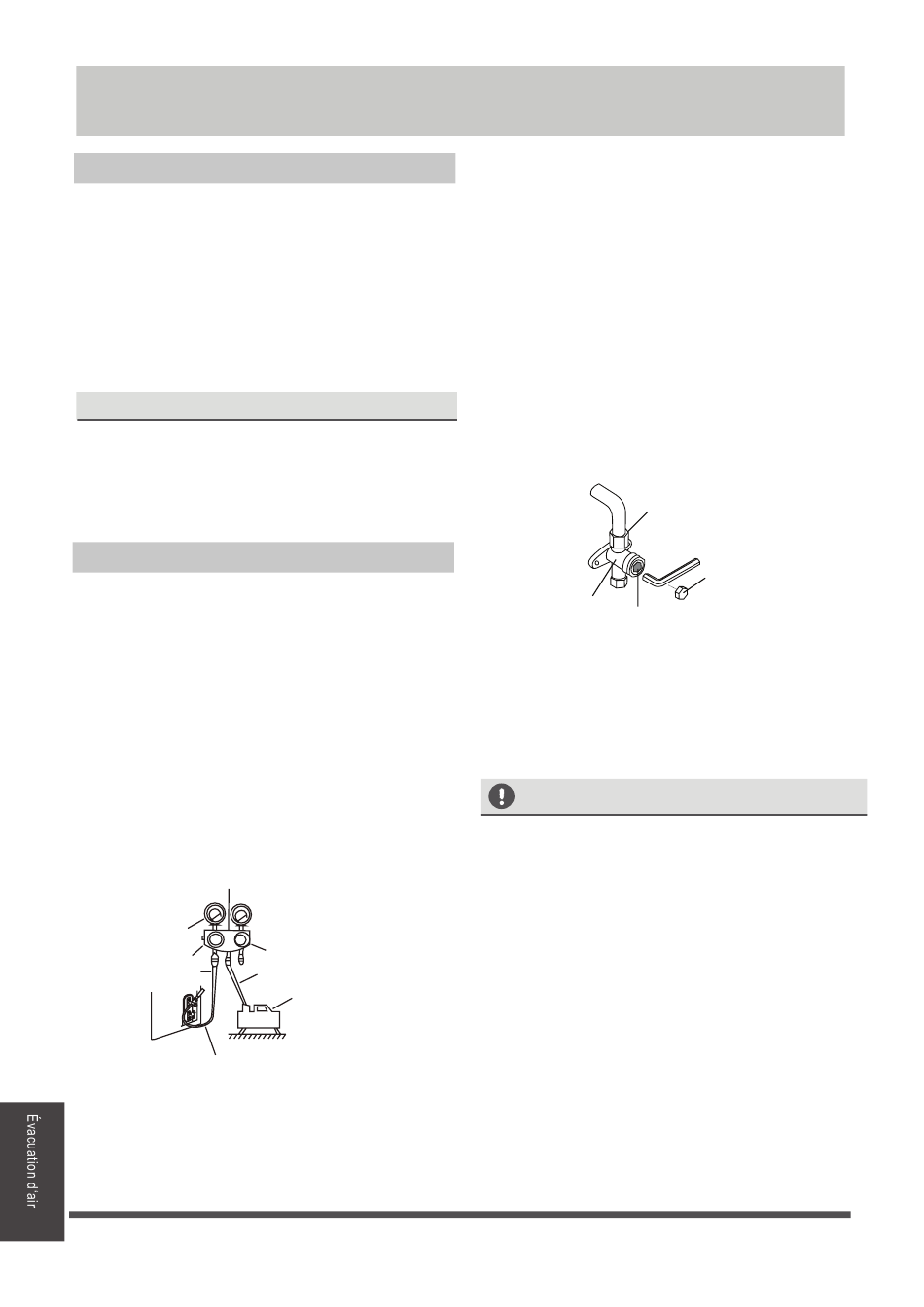

Évacuation d'air
Préparations et précautions
De l'air et des corps étrangers dans le circuit de
réfrigérant peuvent provoquer une augmentation
anormale de la pression, ce qui peut endommager le
climatiseur, réduire son efficacité et causer des
blessures. Utiliser une pompe à vide et un
manomètre pour évacuer le circuit de réfrigérant, en
éliminant tout gaz non condensable et toute humidité
du système.
L'évacuation doit être effectuée lors de
l'installation initiale et lorsque l'unité est déplacée.
AVANT D'EFFECTUER UNE ÉVACUATION
☑Vérifier que les tuyaux de connexion entre
les unités intérieureA et extérieure sont
correctement connectés.
☑S'assurer que tout le câblage est
correctement connecté.
Instructions d'évacuation
1.Raccorder le tuyau de charge de la jauge du
manifold au port de maintenance de la vanne
basse pression de l'unité extérieure.
2.Raccorder un autre tuyau de charge de la
jauge du collecteur à la pompe à vide.
3.Ouvrir le côté basse pression de la jauge à
collecteur. Maintenir le côté haute pression
fermé.
4.Allumer la pompe à vide pour évacuer le
système.
5.Faire fonctionner la pompe à vide pendant au
moins 15 minutes ou jusqu'à ce que le comp-
teur affiche -76cmHG (-10
Jauge à collecteur
Jauge
manomètre
composée
-76cmHg
Vanne basse
pression
Tuyau de
pression/tuyau de
charge
Vanne basse pression
6 Fermer le côté basse pression de la jauge à
collecteur et éteindre la pompe à vide.
7.Attendre 5 minutes, puis vérifier qu'il n'y a pas
eu de changement de pression dans le
système.
Page 32
Pa).
5
Vanne haute
pression
Tuyau de charge
Pompe à vide
8.Si la pression a changé dans le système, se
reporter à la section Contrôle des fuites de gaz
pour savoir comment vérifier les fuites. S'il n'y a
pas de changement de pression du système,
dévisser le bouchon
9.à partir de la vanne garnie (vanne haute pression).
Insérer une clé hexagonale dans la vanne à
garniture (vanne haute pression) et l'ouvrir en
tournant la clé d'un quart de tour vers la gauche.
Écouter les gaz sortir du système, puis fermer la
vanne après 5 secondes.
10.Observer l'indicateur de pression pendant une
minute pour s'assurer qu'il n'y a pas de change-
ment de pression. La jauge de pression doit
indiquer une pression légèrement supérieure à la
pression atmosphérique.
11.Retirer le tuyau de charge du port de service.
Écrou torché
corps de vanne
tige de vanne
12.Avec un clé hexagonale, ouvrir complètement
les vannes basse et haute pressions.
13.Serrer les capuchons des trois vannes (port de
service, haute pression, basse pression) à la
main. Resserrer davantage à l'aide d'une clé
dynamométrique si nécessaire.
OUVRIR DOUCEMENT LES TIGES DE VANNES
À l'ouverture des tiges de valve, tourner la
clé hexagonale jusqu'à ce qu'elle frappe le
bouchon. Ne pas forcer la vanne à s'ouvrir
davantage
Bouchon
