Description du registre
Coupleur Interbus BK4000
Autres coupleurs de bus et
autres données
i
Remarque
Paramétrage avec le
logiciel KS2000
8
Le coupleur Interbus BK4000 mappe la KL4132 par défaut avec 4 octets
de données de sortie (2 octets de données utiles par canal). Un
paramétrage via le bus de terrain n'est pas possible. Si l'octet de contrôle /
d'état doit être utilisé, le logiciel KS2000 est requis pour la configuration.

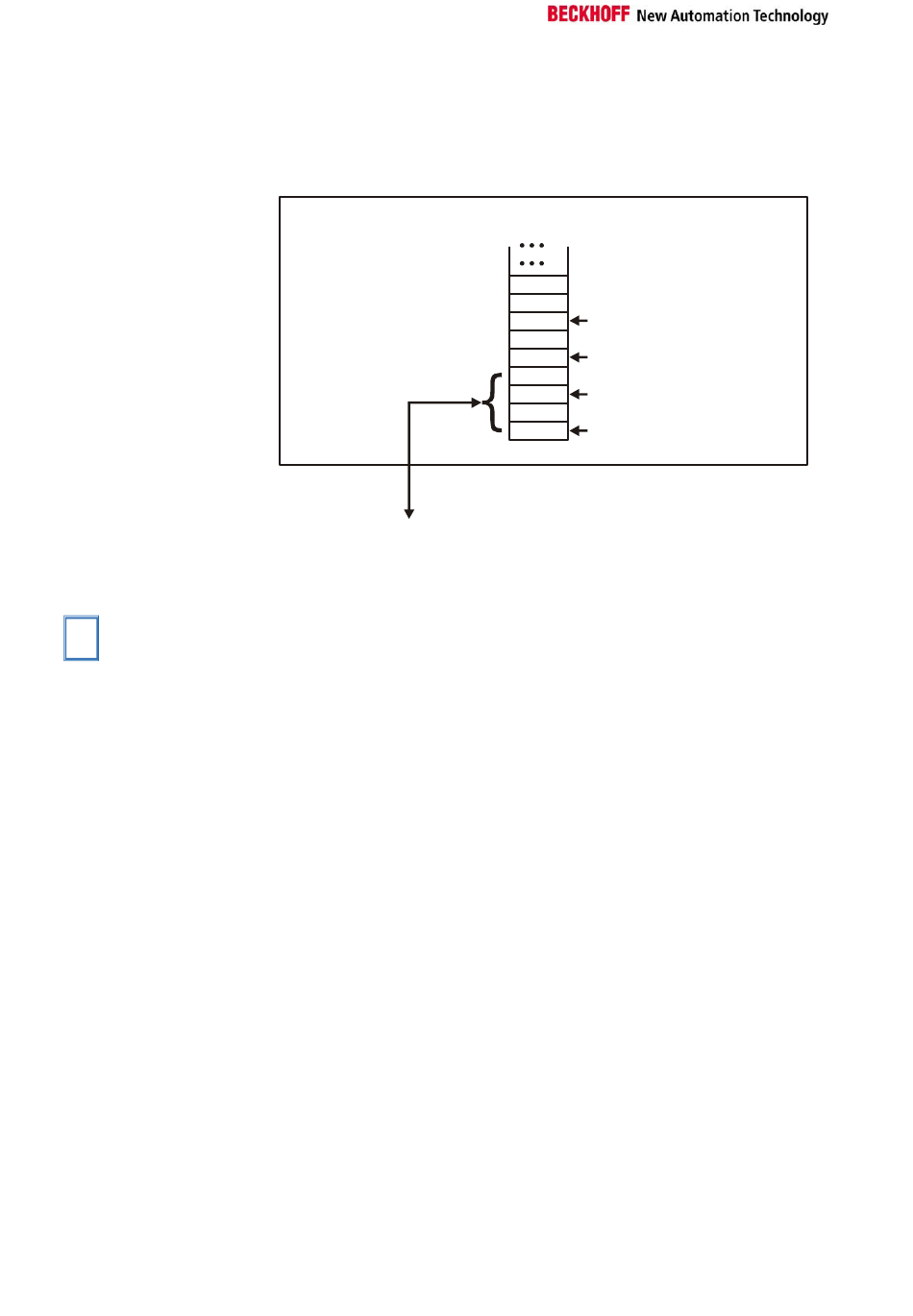

Coupleur de bus
Interbus BK4000
La borne est mappée
dans le
coupleur de bus
K-Bus
Vers borne d'E/S
Vous trouverez de plus amples détails sur la configuration du mappage de
coupleurs de bus dans le manuel de chaque coupleur de bus donné en
annexe sous « Configuration des maîtres ».
L'annexe reprend un aperçu des configurations possibles de mappage en
fonction des paramètres réglables.
Les paramétrages peuvent être effectués au sein du coupleur de bus
indépendamment du système de bus de terrain à l'aide du logiciel de
configuration Beckhoff KS2000, via l'interface sérielle de configuration.
Description du registre
Pour les bornes complexes, on peut paramétrer différents modes de
fonctionnement ou fonctionnalités. La « Description générale de registre »
explique le contenu des registres qui sont identiques pour toutes les
bornes complexes.
Les registres spécifiques aux bornes sont expliqués dans le chapitre
suivant.
L'accès au registre interne de la borne est décrit au chapitre
« Communication de registre ».
Description générale du registre
Les bornes complexes possédant un processeur sont en mesure
d'effectuer un échange bidirectionnel de données avec la commande
principale. Ces bornes sont dénommées Bornes de bus intelligentes dans
ce qui suit. Elles comprennent les entrées analogiques (0-10 V, -10-10 V,
0-20 mA, 4-20 mA), les sorties analogiques (0-10 V, -10-10 V, 0-20 mA, 4-
20 mA), les bornes d'interface sérielle (RS485, RS232, TTY, bornes
d'échange de données), les bornes de comptage, l'interface de codeur,
L'octet de Contrôle / d'État
doit être affiché pour
le paramétrage (KS2000)
Data H
Data L
Décalage borne 2 canal 2 = 6
Data H
Data L
Décalage borne 2 canal 1 = 4
Data H
D0 - 1
Décalage borne 1 canal 2 = 2
D1 - 1
D0 - 0
0
Décalage borne 1 canal 1 = 0
D1 - 0
KL4132
