HazardControl
HC520
Notice de montage et d'utilisation
fr
Commande pour deuxième issue de secours
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
4007 630 031 0c 22/03/2018
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com
Publicité
Table des Matières
Manuels Connexes pour Becker HazardControl HC520
Sommaire des Matières pour Becker HazardControl HC520
- Page 1 Commande pour deuxième issue de secours Informations importantes pour: • l'installateur / • l'électricien / • l'utilisateur À transmettre à la personne concernée! L'original de cette notice doit être conservée par l'utilisateur. 4007 630 031 0c 22/03/2018 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Allemagne www.becker-antriebe.com...
-
Page 2: Table Des Matières
Sommaire Généralités.................... 3 Garantie .................... 3 Consignes de sécurité................ 4 Utilisation conforme ................. 5 Vue d’ensemble des appareils .............. 6 Branchement................... 6 Description du fonctionnement .............. 8 Réglage et fonctionnement du commutateur DIP........ 9 Réglage des positions de fin de course sans raccordement à la commande .. 10 Maintenance .................. 11 Caractéristiques techniques .............. 11... -
Page 3: Généralités
Généralités La commande livrée par l’usine déclenche un moteur tubulaire à courant continu automatiquement ou via des ordres de déplacement externes. La commande permet de monter automatiquement le tablier/la toile en cas de coupure de courant, par exemple en raison d’un incendie. Explication des pictogrammes PRUDENCE PRUDENCE signale un risque pouvant en-... -
Page 4: Consignes De Sécurité
Consignes de sécurité Les consignes de sécurité et avertissements suivants ont pour but de prévenir les risques et d’éviter les dommages corporels et matériels. Remarques générales • Lors du branchement, respectez les prescriptions des entreprises d’ap- provisionnement en énergie locales ainsi que les directives pour locaux humides et mouillés conformément à... -
Page 5: Utilisation Conforme
La commande pour deuxième issue de secours présentée dans la présente notice est prévue pour l’alimentation et la commande d’un moteur tubulaire à courant continu, modèle M19, de la société Becker-Antriebe, afin de pouvoir continuer à l’actionner en cas de panne de courant. -
Page 6: Vue D'ensemble Des Appareils

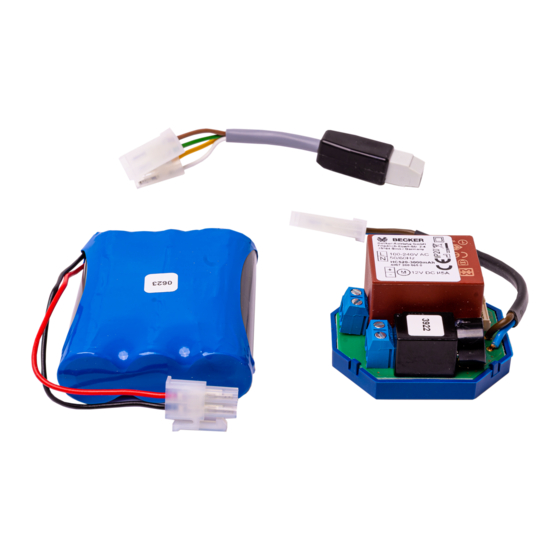

Vue d’ensemble des appareils Raccordement pour com- Raccordement pour le com- mandes individuelle et cen- mutateur de sécurité et le mo- trale teur Raccordement pour l’accu- Alimentation secteur mulateur et le commutateur de sécurité Branchement Prudence • Risque de blessure pouvant être provoquée par des dé- charges électriques. - Page 7 Branchez l’appareil comme suit : Moteur Commande individuelle 12 V CC (interrupteur) Réseau 100-240 V CA 50/60 Hz gris rouge noir violet orange En option bleu HC520 Commutateur de sécurité Accumulateur Possibilités de connexions en option (entrée centrale) Détecteur de fumée Détecteur de fumée violet bleu 7 - fr...
-
Page 8: Description Du Fonctionnement
Commande supérieure, radio, etc. Commande supérieure violet orange bleu Description du fonctionnement Remontée automatique en cas de panne de courant En cas de panne de courant, le moteur remonte le tablier/la toile automatique- ment via un accumulateur tampon (réglable via un commutateur DIP). Cette fonction est activée à... -
Page 9: Réglage Et Fonctionnement Du Commutateur Dip
Réglage et fonctionnement du commutateur Réglage usine : Tous les commutateurs DIP sont en position OFF. Interrup- Position Fonction teur Commande individuelle prioritaire sur l’entrée cen- DIP 1 trale Entrée centrale prioritaire sur la commande indivi- duelle Aucun signal d’alarme (signal sonore) DIP 2 Signal d’alarme (signal sonore) après 1 000 cycles de déplacement ou 2 ans... -
Page 10: Réglage Des Positions De Fin De Course Sans Raccordement À La Commande
Interrup- Position Fonction teur DIP 6 Pas de détection de blocage Détection de blocage en direction DESCENTE avec marche en sens inverse Réglage des positions de fin de course sans raccordement à la commande Pour régler les positions de fin de course avant l’installation de la commande, procédez comme suit : Raccordez le moteur tubulaire au connecteur Y. -
Page 11: Maintenance
Maintenance Nous recommandons de faire remplacer l’accumulateur et de faire faire la maintenance de l’installation par une entreprise spécialisée conformément aux informations contenues dans le procès-verbal de remise à intervalles ré- guliers, au plus tard tous les 1 000 cycles de déplacement ou tous les 2 ans. À... -
Page 12: Que Faire Si
Que faire si... Problème Comment y remédier Le moteur ne fonctionne pas. Contrôlez le branchement. Contrôlez la position du commuta- teur de sécurité. Le moteur tourne dans la mauvaise Remplacez les fils pour direction. La commande n’exécute pas la re- Contrôlez le réglage du commuta- montée automatique. -
Page 13: Déclaration De Conformité Ue Simplifiée
Déclaration de conformité UE simplifiée La société Becker-Antriebe GmbH atteste par la présente que la commande satisfait aux exigences des directives 2014/30/UE et 2014/35/UE. Le texte intégral de la déclaration de conformité UE est disponible sur Internet à l’adresse suivante : www.becker-antriebe.com/ce Sous réserve de modifications techniques. -
Page 14: Procès-Verbal De Remise Pour Le Client
Procès-verbal de remise pour le client Par la présente, l’entreprise spécialisée en charge de l’ouvrage confirme avoir procédé à l’exécution et au contrôle des fonctions et travaux suivants. • Le branchement de la commande pour issue de secours a été exécuté conformément à... - Page 15 15 - fr...
-
Page 16: Procès-Verbal De Remise Pour L'entreprise Spécialisée En Charge De L'ouvrage
Procès-verbal de remise pour l’entreprise spécialisée en charge de l’ouvrage Par la présente, l’entreprise spécialisée en charge de l’ouvrage confirme avoir procédé à l’exécution et au contrôle des fonctions et travaux suivants. • Le branchement de la commande pour issue de secours a été exécuté conformément à... - Page 17 17 - fr...
