Changement et tension de la courroie
toupie 4 vitesses
La machine est équipée d'une toupie avec 4 vitesses avec affichage à l'intérieure et l'extérieure de
la machine ainsi permettant à l'utilisateur de la machine de voir au démarrage de la toupie à quelle
vitesse la toupie tourne. Pour desserrer la courroie afin de pouvoir changer la vitesse, il suffit de
desserrer la poignée crénelée du tendeur courroie. Ensuite choisir la vitesse appropriée et mettre
la courroie dans les deux gorges des poulies correspondantes. Serrez la courroie à nouveau avec
la poignée crénelée : veillez à ce que la tension est correcte ; pour vérifier la tension, on pousse la
courroie au milieu entre les deux poulies, et si la courroie cède de 5 à 6 mm, on a la bonne tension,
cela peut être vérifié manuellement. Lors du changement de vitesse, vérifiez bien si la fourchette
d'affichage des vitesses se trouve bien dans la position qui correspond avec la vitesse choisie, avec
l'affichage vitesse sur la machine, intérieure ou extérieure !
Remplacez la courroie par une courroie d'origine Robland type : NSPZ-700 (9,5 x 700).

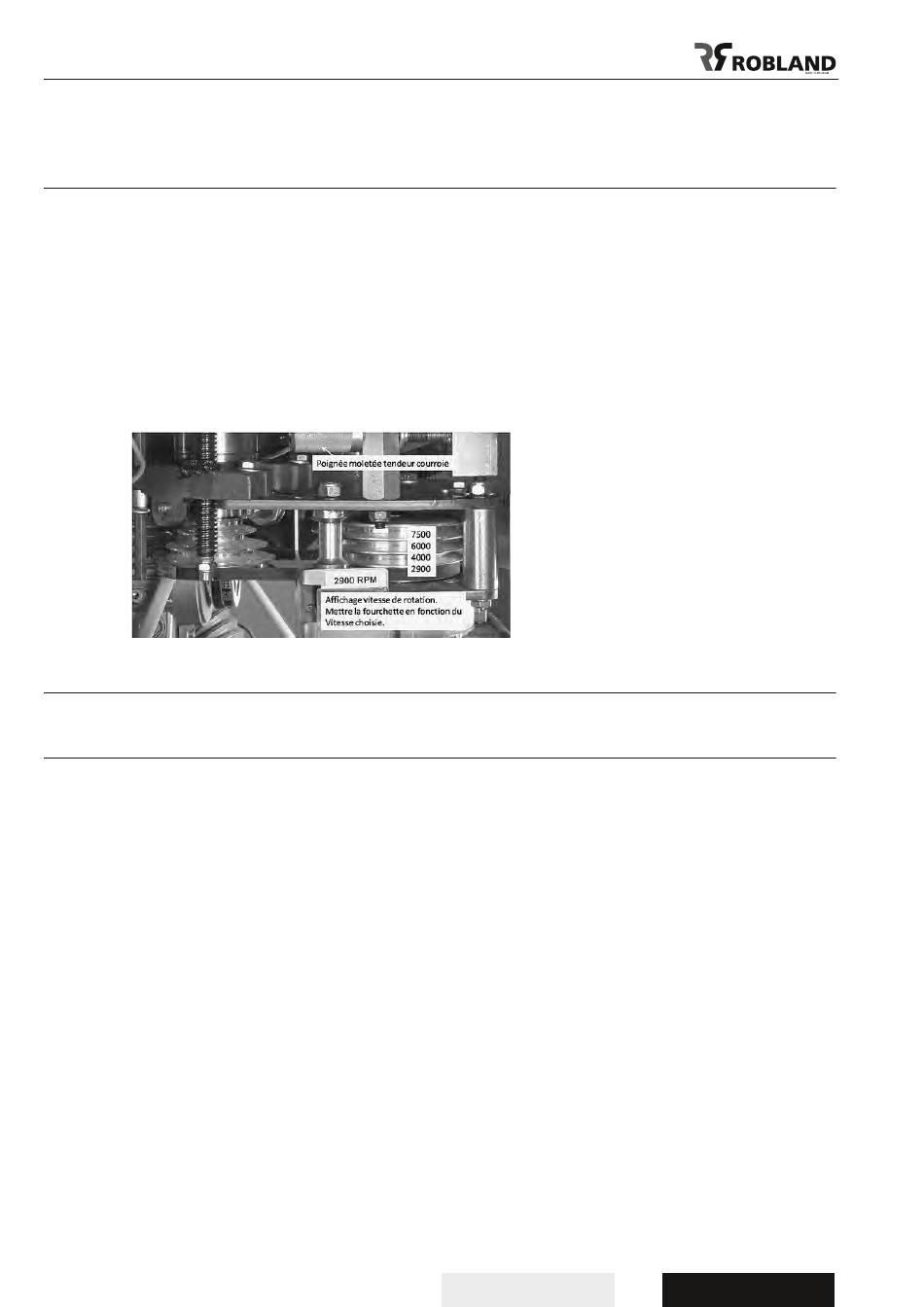

Fig.37
Graissage
1. La machine est équipée de roulements é billes du type 2RS (à double joint en caoutchouc). Par
définition, ces roulements à billes sont étanches aux poussières. Il en résultat que ces roulements
à billes normaux. Cela n'a rien d'inquiétant.
2. Afin de garantir un fonctionnement irréprochable de la machine et pour prévenir la formation de
rouille, susceptible d'entraîner le blocage définitif des pièces mobiles de la machine, il y a lieu de
lubrifier régulièrement les pièces suivantes :
– les arbres des tables de la dégauchisseuse ;
– la vis et le fût de la table de mortaiseuse ainsi que les plans de glissement des déplacements
transversaux, longitudinaux et verticaux ;
– vis de réglage du dispositif d'inclinaison de la monture porte scie ;
– les chaînes du système d'entraînement (pour atteindre celles-ci il est nécessaires de démonter la
plaque de protection sur laquelle le panneau de commands électriques est fixé).
–
Pour la lubrification, employez une huile de type SAE 30. Les chaînes doivent être lubrifiées au moins
une fois par an. Toutes les autres pièces doivent être lubrifiées une fois par mois.
Remarque : Lorsque l'on travaille un bois humide ou mouillé, la machine doit être parfaitement
graissée et entretenue.
V0913 NXSERIES
(fig. 37)
