Fonctionnement :

En règle générale, travailler le bois, l'outil toujours en dessous. Avant le début du travail, vérifier le
blocage de l'ensemble des poignées. Le bois est déplacé le long de la partie rectiligne de la lunette.
L'usinage du bois est progressif pour être maximum à l'endroit du repère de la lunette (ce repère
est visible à travers la lumière pratiquée dans le patin presseur). Ce repère pourra être utilisé pour la
visualisation des moulures arrêtées. Dans le cas de calibrage avec butée à billes, celle-ci accouplée
à l'outil remplace les lunettes. L'utilisateur doit donc obligatoirement utiliser la butée d'attaque livrée
avec l'appareil. Il convient donc de régler le patin presseur protecteur de l'appareil en appui sur le
bois et le positionner en ouverture maxi.
Le capot de protecteur et table à
tenonner
1. Pour la taille des tenons, il y a lieu de monter un capot de protection spécial pour fraise à
tenonner. Ce capot se monte au-dessus de la toupie à la place du protecteur pour le travail au
guide.
2. L'emploi de ce capot spécial permet l'utilisation d'outils à tenonner d'un diamètre de 250 mm
maximum.
3. Le capot se monte sur la table au moyen de deux vis de serrage (1).
4. La plaque avant est réglable en hauteur par moyen de deux de vis de serrage (2), situées à l'avant
du capot. Il est également réglable en profondeur par moyen de deux de vis de serrage (3), situées
au-dessus du capot.
5. Lorsque l'on utilise des fraises d'un diamètre compris entre 220 et 250 mm, on travaillera
uniquement à 3000 T/min.
1

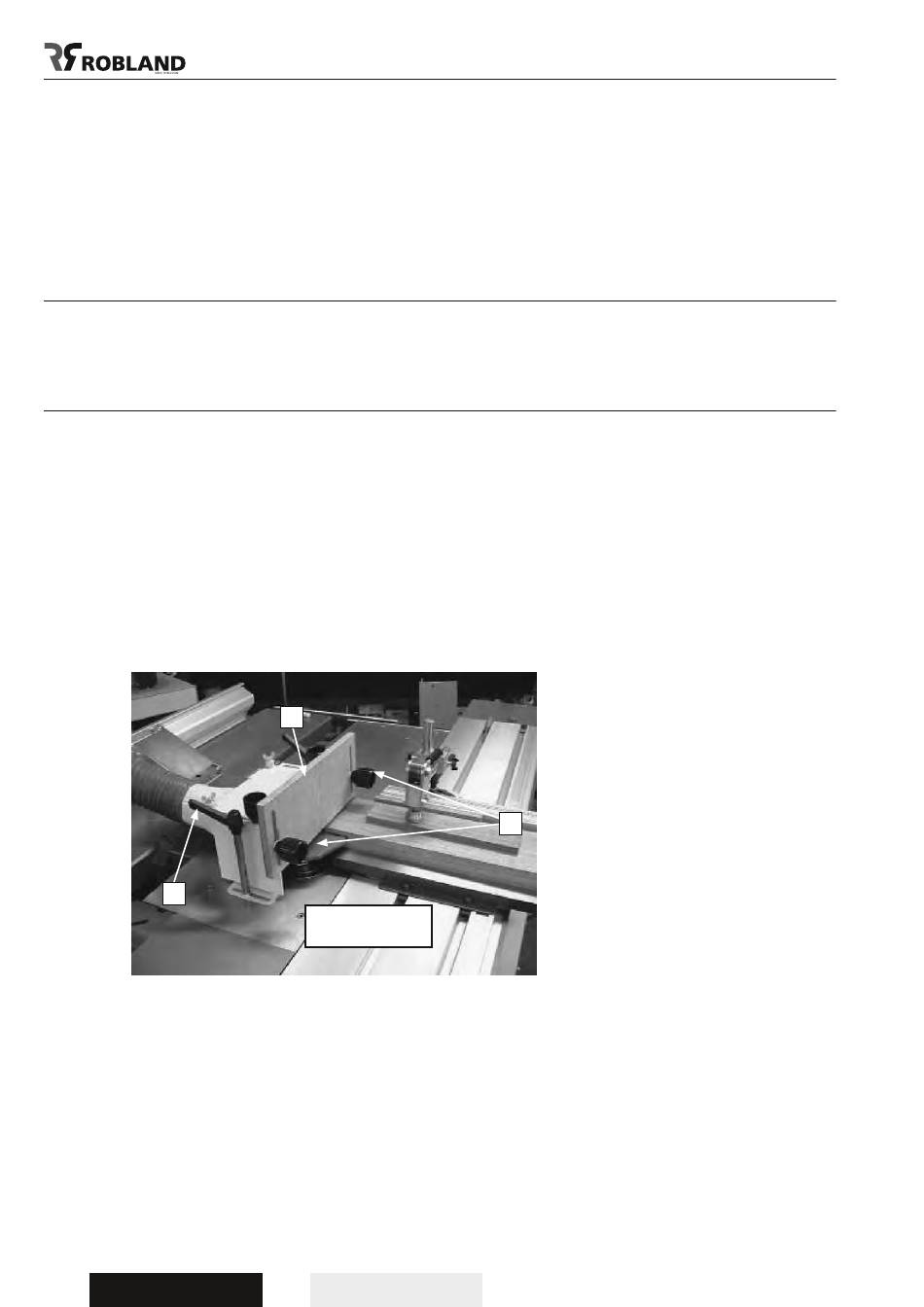

Fig.23
