Le kit contient :

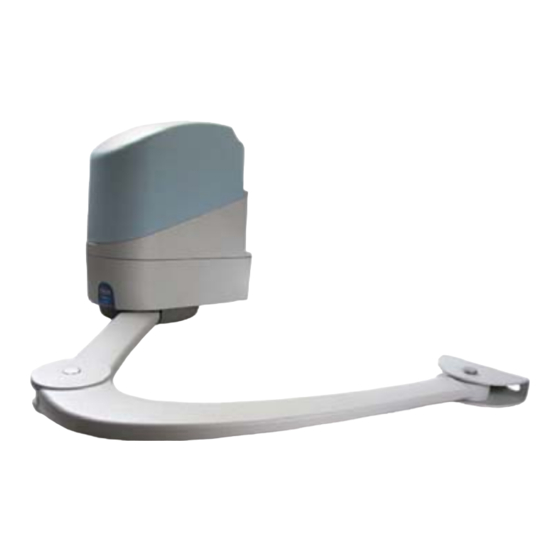

PP7124 + PP7224
2 opérateurs électromécaniques montage apparent :
PP7124 (avec logique de commande et récepteur
embrochable OXI), PP7224 (sans logique de commande).
ON2
MOFB
1 émetteur
1 paire de photocellules pour montage
433,92 MHz
en applique, prédisposées pour la
2 canaux
connexion 2 fils Nice BlueBus.

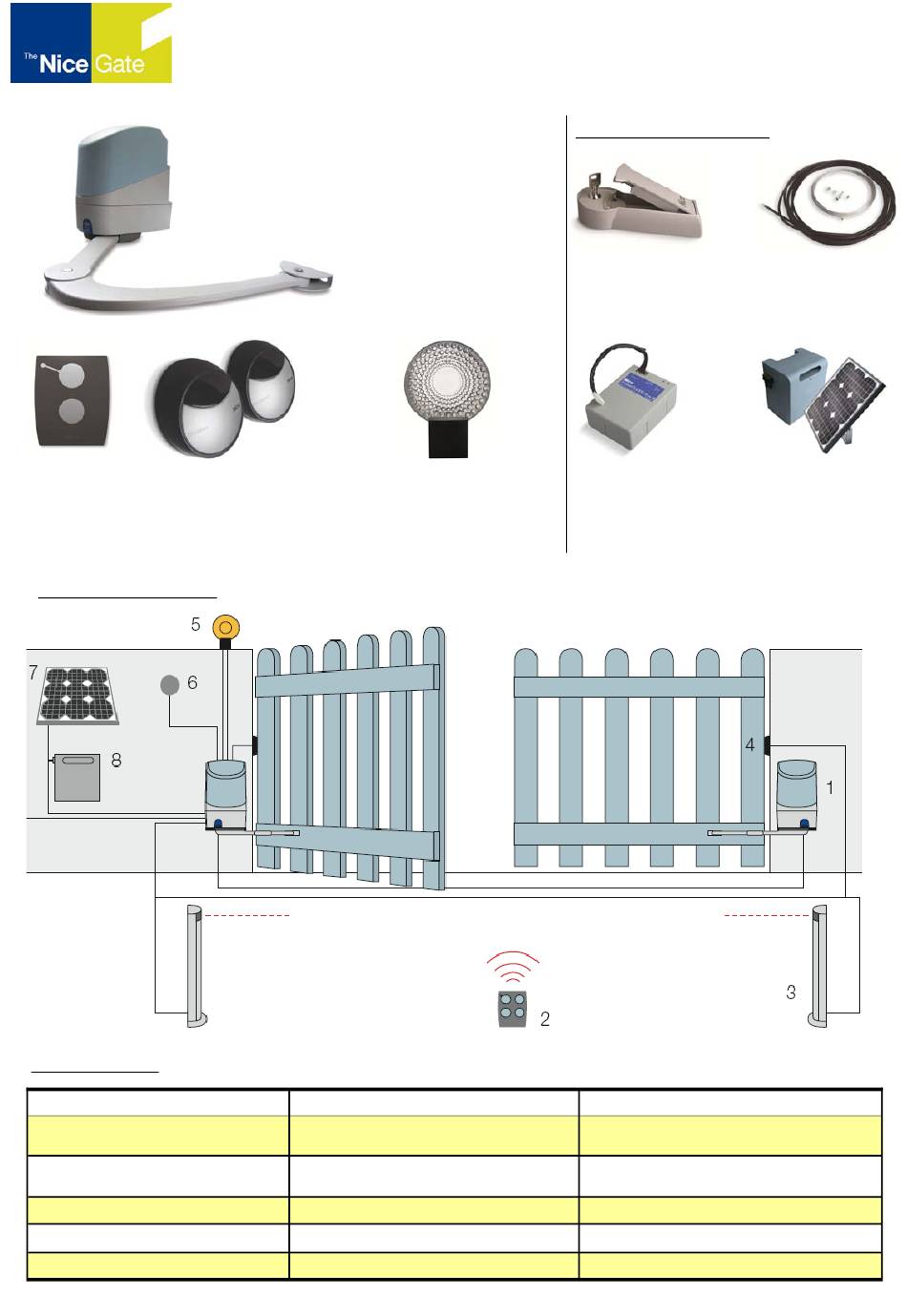

Dessin d'ensemble :
A
Liste des câbles :
Connexion
A. Ligne électrique d'alimentation
5. Clignotant avec antenne
3 et 4. Photocellules
6. Sélecteur à clé
1. Moteur
Notice simplifiée
Installation d'un POP7124KCE
MLBT
1 lampe clignotante avec
antenne incorporée pour la
connexion Nice BlueBus.
Type de câble
1 câble 3x1,5 mm²
1 câble 2x1 mm²
1 câble blindé type RG58
1 câble 2x0,5 mm²
2 câbles 2x0,5 mm²
1 câble 3x1,5 mm²
Options pour POPKIT /A :
KIO
Contacteur à clé avec trappe
de déverrouillage extérieur
par câble acier.
PS124
Kit batterie 24 V
avec chargeur
incorporé
Longueur maximum admise
30 m
20 m
20 m (longueur conseillée: moins de 5 m)
30 m
50 m
20 m
KA1
Kit câble acier Lg 6 m
pour KIO.
SYKCE
Kit à alimentation
solaire
