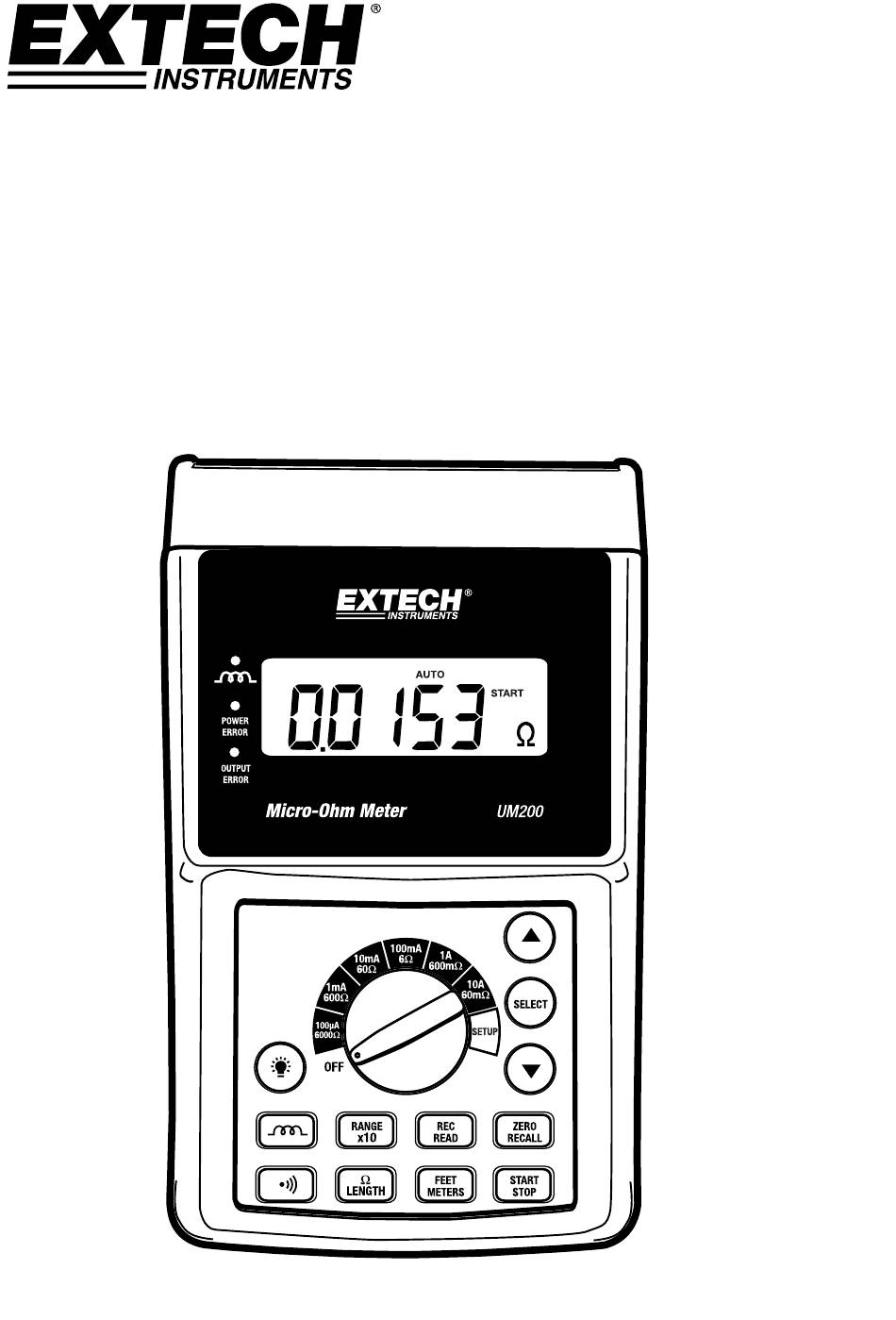

- Page 1 Guide de l’Utilisateur Micro-ohmmètre Modèle UM200...
- Page 2 Introduction Merci d'avoir choisi le modèle Extech UM200. Cet appareil est livré entièrement testé et calibré et, avec une utilisation correcte, vous fournira des années de service fiable. S'il vous plaît visitez le site Web de Extech Instruments (www.extech.com) pour vérifier la dernière version de ce Guide de l'utilisateur.
- Page 3 Bouton REC / READ : En mode de mesures, appuyez sur le bouton REC / READ pour afficher le nombre de données actuellement enregistrées et enregistrer la lecture actuelle. En mode SETUP, appuyez sur le bouton REC / READ pour accéder au mode Read (Lecture des UM200–EU-FR V1.3 07/13...
- Page 4 17. Bouton Ω / LENGTH : Appuyez le bouton Ω / LENGTH pour sélectionner le mode de mesures ou le mode de longueur. Appuyez sur le bouton Ω / LENGTH pendant plus de 2 secondes pour mémoriser la valeur de la résistance actuelle comme la résistance par pied ou mètre. UM200–EU-FR V1.3 07/13...
- Page 5 P1 Borne pour pinces crocodiles ou borne pour fils d’essai à 4 fils. C2 Borne pour pinces crocodiles ou borne pour fils d’essai à 4 fils. Borne - pour pinces Kelvin. Borne + pour pinces Kelvin. POWER (Alimentation) pour l’entrée de l’adaptateur AC. UM200–EU-FR V1.3 07/13...
- Page 6 Positionnez le commutateur rotatif sur n’importe quelle gamme pour charger la pile. Avertissement: Ne pas mesurer une résistance (objet) avec un potentiel électrique (tension). Le potentiel électrique (tension) peut causer des dommages à l'ohmmètre Méthodes de connexion à 4 fils Pinces Kelvin Pinces crocodiles UM200–EU-FR V1.3 07/13...
- Page 7 LCD si la valeur de la résistance se situe hors de la sous-gamme. La résolution reste identique pour les trois sous-gammes. En mode de sélection manuelle de gamme, le symbole « AUTO » disparaît. UM200–EU-FR V1.3 07/13...
- Page 8 à nouveau sur le bouton Ω/LENGTH pendant plus de 2 secondes. Déconnectez l’échantillon de câble, puis connectez les pinces Kelvin au câble à mesurer. L’écran LCD affiche la longueur du câble. Si « OL » s’affiche sur l’écran, sélectionnez une gamme plus élevée, puis appuyez sur START. UM200–EU-FR V1.3 07/13...
- Page 9 La capacité de mémoire est de 3000 enregistrements de données. Lorsque 3000 enregistrements sont dépassées, il y aura un bip long et pas d'autres données peuvent être enregistrées Rétro-éclairage Appuyez sur le bouton pour activer ou désactiver le rétro-éclairage. UM200–EU-FR V1.3 07/13...
- Page 10 Toute réparation doit être effectuée par des techniciens qualifiés. Essuyez de temps à autre le boîtier et câble de l'appareil à l’aide d’un chiffon humide et d’un détergent ; n’utilisez ni abrasifs, ni solvants. UM200–EU-FR V1.3 07/13...
- Page 11 ±(0,25 % ± 250 mΩ) 100 μA 0,0400 kΩ à 6,0000 kΩ 100 mΩ ±(0,75 % ± 3 Ω) Copyright © 2013 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit ISO-9001 certifie www.extech.com UM200–EU-FR V1.3 07/13...
