13.1 Transmetteur d'humidité et de température d'huile – Vaisala
Le capteur d'humidité est conçu pour les applications industrielles. L'ensemble du capteur est
constitué de (4) éléments :
Sonde avec câble (5m), Unité du transmetteur/Base de montage, Protection anti-pluie et
câble d'interface (20m)
Il existe plusieurs options pour monter l'unité du transmetteur en fonction de l'emplacement de la
valve dans lequel le capteur sera installé. Le transmetteur est fixé avec deux vis à tête hexa de 3 mm
sur la base de montage (voir figure ci-dessous). Si le transmetteur est installé dans un environnement
extérieur non protégé, la protection anti-pluie doit être installée. La base et la protection anti-pluie
sont montées ensemble.
Vis à tête hexa 3mm pour
retirer le transmetteur de
la base de montage

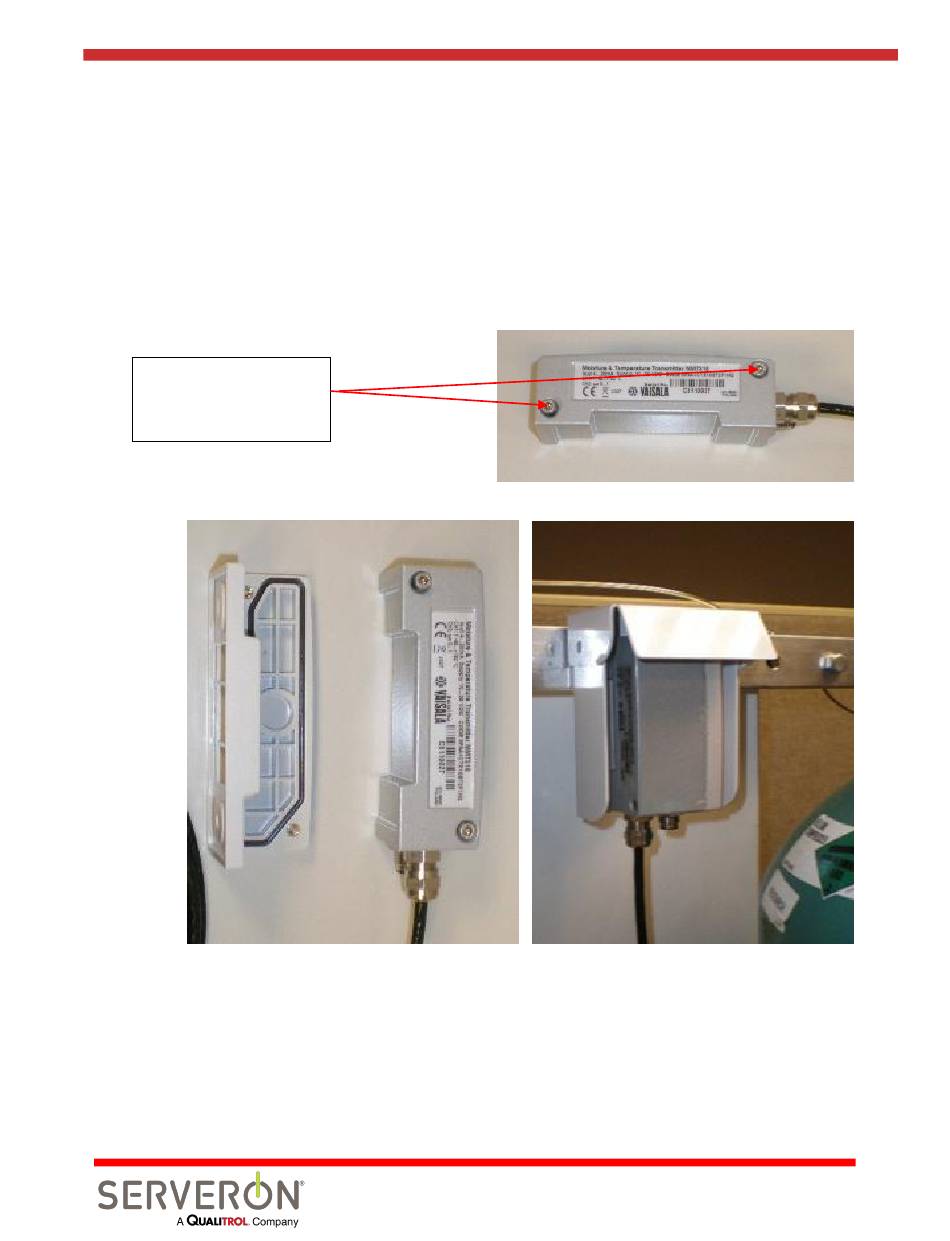

Figure 18 : Unité du transmetteur/base et protection anti-pluie installés
