10.3 Montage de la boîte de jonction
La boîte de jonction doit être montée avant de monter le refroidisseur d'huile optionnel ou le
moniteur pour transformateurs.
1.
Retirez la boîte de jonction de l'emballage en prenant soin de ne pas endommager les
presse-étoupes sur la partie inférieure de la boîte.
2.
Fixez la boîte de jonction sur les pattes de fixation du support tel qu'illustré sur la figure ci-
dessous. Utilisez le matériel de montage fourni avec la boîte de jonction.
3.
Si le refroidisseur d'huile optionnel va être installé, passez à la section
d'huile optionnel ».

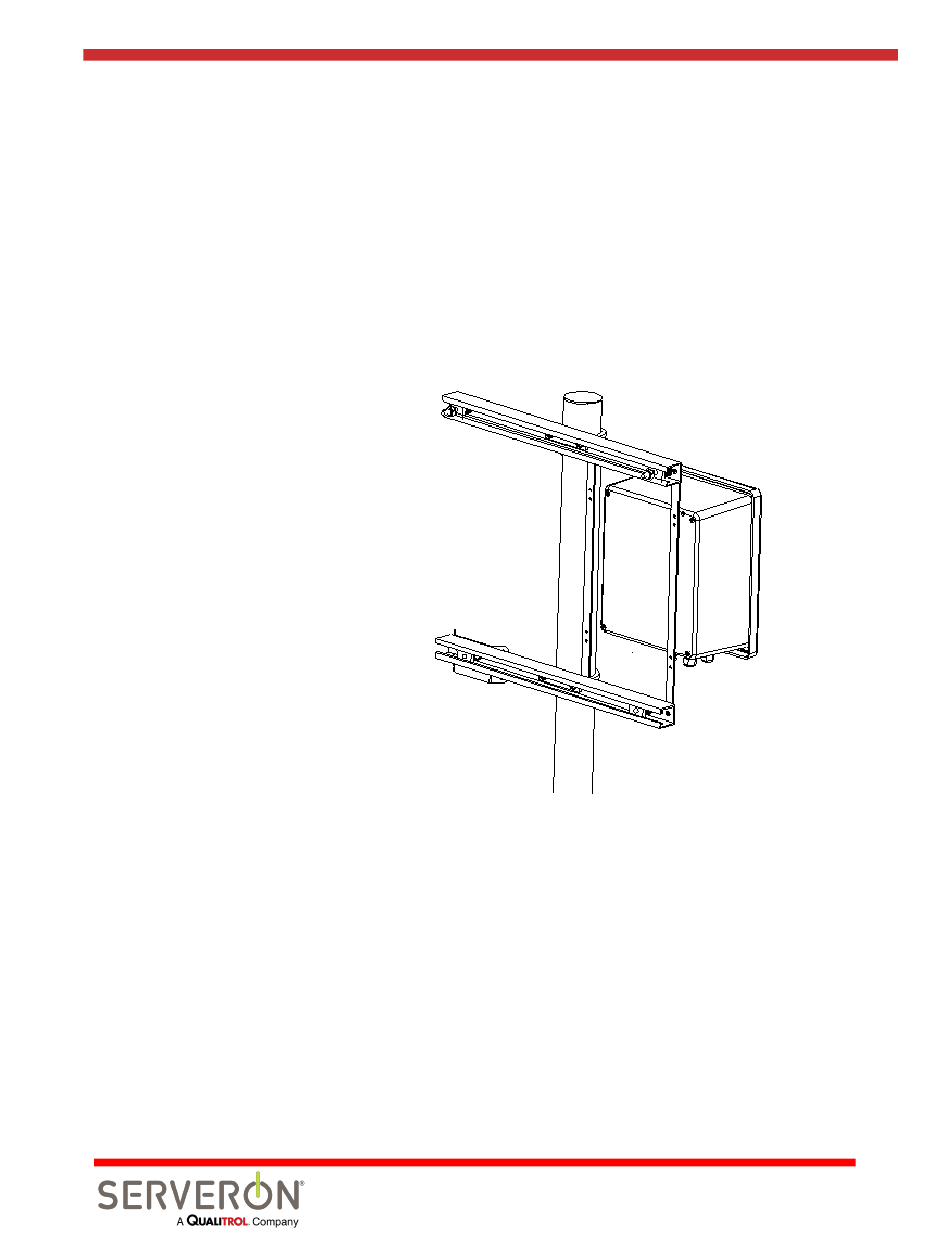

Figure 4 : Montage de la boîte de jonction
14 of 39
« Refroidisseur
810-1644-03-FRE Rev B
