10.2 Assemblage du support (installation standard)
1.
Trouvez les parties matérielles du support, articles 2 à 16 (référez-vous au « Schéma
d'assemblage du pied de support » à l'arrière de ce guide) et assemblez le support selon la
figure ci-dessous.
2.
Fixez (1) l'unistrut (article 5) en utilisant (1) assemblée cadène (article 4) avec (2) rondelles
de blocage (article 9) sur le stand à env. 3 po (7,6 cm) de la partie supérieure. À l'aide d'une
douille de 9/16 po de profondeur et d'un niveau, fixez les éléments du support avec (2) écrous
3/8 (article 7) sans trop serrer et vérifiez que le canal se trouve à ± 5˚ d'aplomb. (Remarque: un
serrage excessif écrasera le poste d'aluminium.)
3.
Sur le côté arrière du support, comptez 20 po à partir du haut de l'assemblage de boulons
en forme de U et fixez le deuxième unistrut (article 5) en utilisant (1) assemblée cadène (article
4) avec (2) deux rondelles de verrouillage (article 9) et (2) écrous 3/8 (article 7). (Remarque: Si
l'option Refroidisseur d'huile va être installée, serrez les écrous de boulons inférieurs au support
maintenant. Sinon, attendez que le moniteur pour transformateurs soit installé et fixé avant de
serrer les écrous.)
4.
Insérez (2) écrous à ressort (article 2) dans le canal unistrut supérieur à l'aide de (2)
boulons entièrement filetés (point 3) depuis l'arrière du canal.
5.
Insérez (2) écrous à ressort (point 2)
dans le canal unistrut inférieur.
6.
Fixez (2) sangles de fixation (article 13)
à l'arrière de l'unistrut en utilisant (4) vis
(4) rondelles de blocage et (4) écrous
(articles 14, 15 et 16).
7.
Fixez le support de fixation du cylindre
d'hélium et attachez la sangle à l'arrière de
l'unistrut inférieur (articles 11 et 12) en
utilisant (2) boulons, (2) rondelles et (2)
écrous (articles 20, 7 et 9).
8.
Si le refroidisseur d'huile optionnel va
être
installé,
« Refroidisseur d'huile optionnel ». Si vous
n'avez pas de refroidisseur d'huile, passez à
la section suivante.
passez
à
la
section
13 of 39

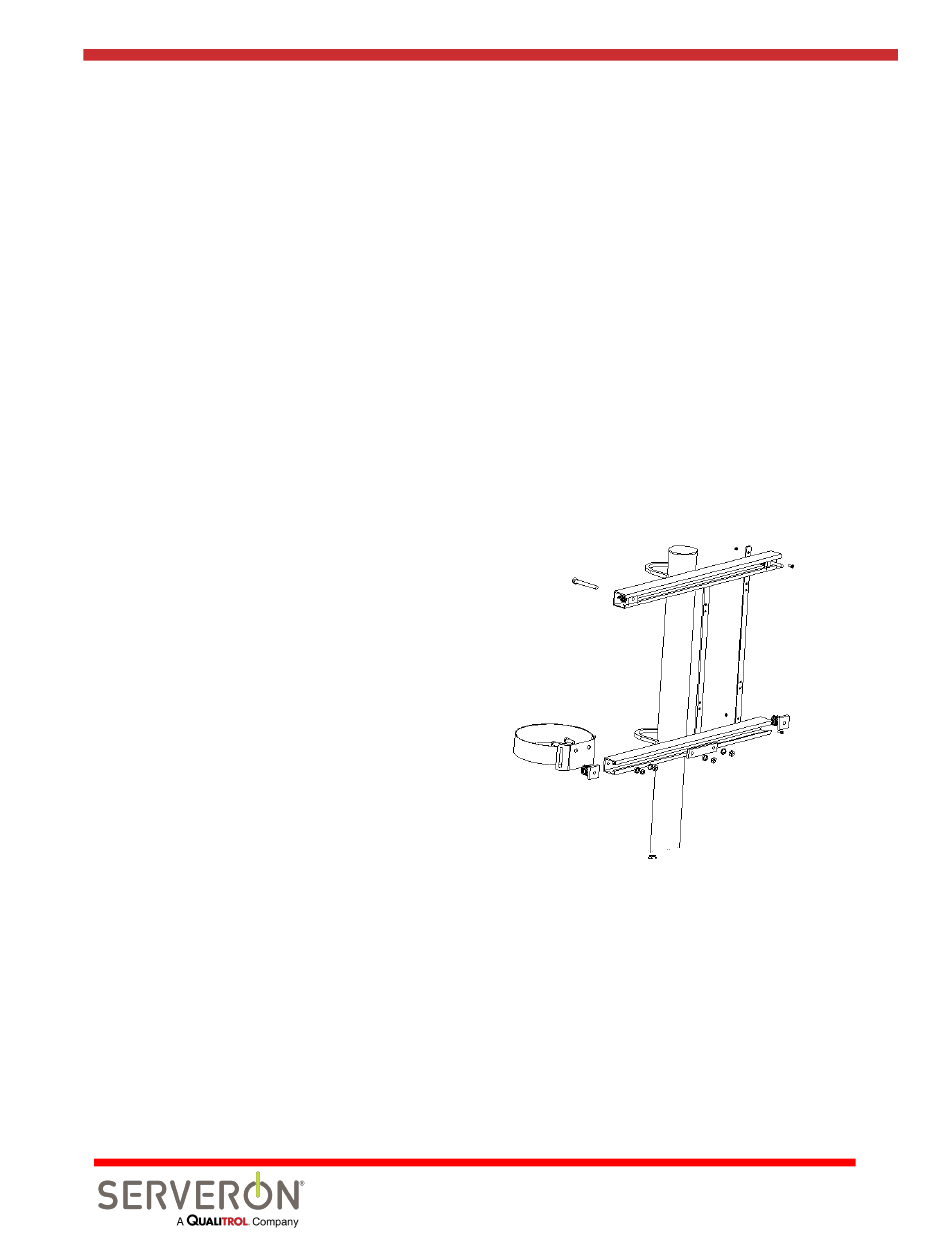

Figure 3 : Assemblage du support
810-1644-03-FRE Rev B
