11. INTERFACE DE SERIE RS232 PC
L'instrument possède une interface de série RS-232 PC à travers d'un terminal de 3.5 mm (3-12, Fig. 1). Si vous
sélectionnez l'initiation de la fonction RS232, voir le chapitre 7-7, page 14.
La sortie de données est un flux à 16 digits qui peut s'utiliser pour des applications spécifiques de
l'usager.

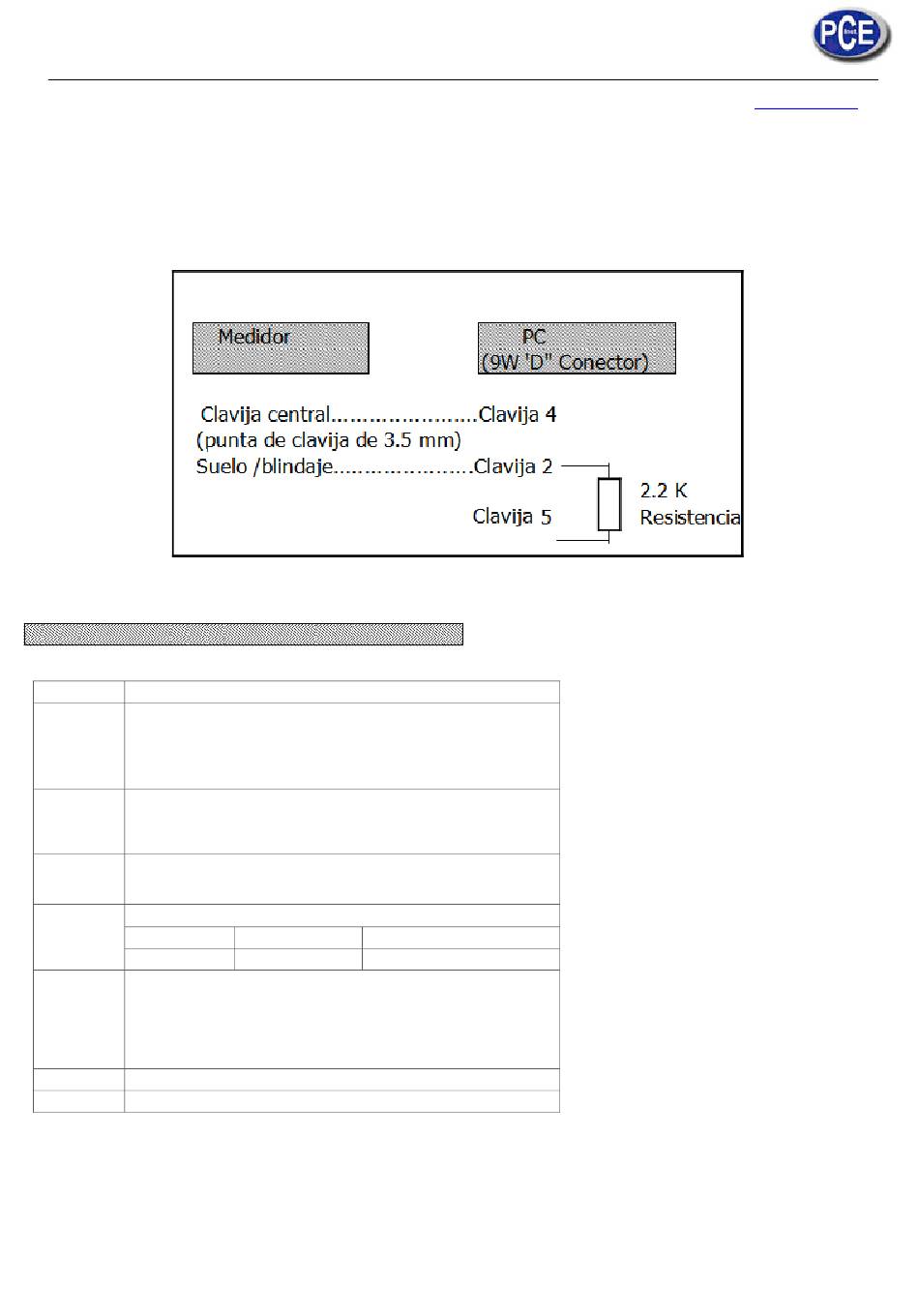

Un câble RS232 avec la connexion suivante sera nécessaire pour unir l'instrument au port de série du PC.
Les 16 digits de données apparaitront sur l'écran avec le format suivant:
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
Chaque digit indique l'état suivant:
D0
Mot final
Lecture de l'écran, D1 = LSD, D8 = MSD Par
D1 & D8
exemple :
Si la lecture est 1234, alors de D8 à
D1 est : 00001234
D9
Point décimal (PD), position de droite à gauche
0 = No PD, 1= 1 PD, 2 = 2 PD, 3 = 3 PD
D10
Polarité
0 = Positive
D11 & D12 Annonceur pour l'écran
ºC = 01
hPa = 91
D13
Sélection de l'écran
1 = partie supérieure de l'écran
2 = partie centrale de l'écran
3 = partie inférieure de l'écran
D14
4
D15
Mot d'initiation
Notice d'emploi
1 = Négative
ºF = 02
% H.r. = 04
pouce Hg= 80
mm Hg = 78
