OJ Electronics UDG Guide De Démarrage Rapide

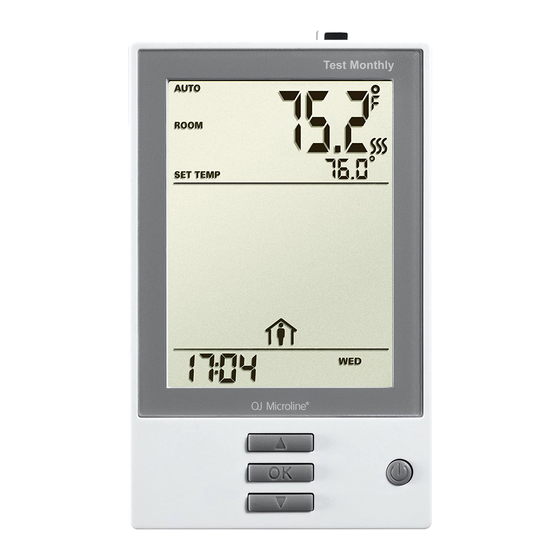

HOME SCREEN / ÉCRAN D'ACCUEIL / PANTALLA INICIAL
1
3
2 4
5
6
7
8
9
CLASSIFICATION
The product is a Class II device (reinforced insulation) and must be
connected to the following leads:
• Phase L1 (L) 120 V
• Neutral L2 (N) 0-120 V
• Max. load 15 A (resistive load)
• The thermostat is intended to be used with underfloor heating.
Heating element in accordance with the supply voltage.
The terminals are suitable for field wiring cables of 12 to 22 AWG.
TECHNICAL DATA
Supply Range ....................................................... 120/240 Vac 50/60 Hz
Load ................................................................max. 15 A (resistive load)
Max. power at e.g. .................................................... 1800 W at 120 Vac
.................................................................................. 3120 W at 208 Vac
.................................................................................. 3600 W at 240 Vac
a. UDG (GFCI) .................................................... Class A (5 mA trip level)
b. ADG (EGFPD) ............................................................ (15 mA trip level)
Temperature range ................................... +5 to +40°C / +41 to +104°F
Amb. temp. range ........................................ 0 to +25°C / +32 to +77°F
Construction of Control .................................Electronic room thermostat
for regulating electrical underfloor heating.
Method of Mounting Control ............................. Independently mounted
control for flush mounting
Type of Action ........................................................................... Type 2.B.
Rated Impulse Voltage ................................................................. 2500 V
Control Pollution Degree ....................................................................... 2
CERTIFICATION
UL Listed for the US and Canada
According to the following standards:
Thermostat: UL 60730-1
UL 60730-2-9
CSA E60730-1
CSA E60730-2-9
UL file number: E157297
a. UDG GFCI: UL 943 4th ed.
CSA C22.2 No. 144.1-06
b. ADG EGFPD UL 1053
CSA C22.2 No. 0.8
Patent pending.
ITEMS / RÉF. / ELEMENTOS
1
GFCI/EGFPD Test Button
Bouton d'essai DDFT/EGFPD
Botón de prueba del GFCI/EGFPD
2
Application
Application
Aplicación Current
3
temperature
Température actuelle
Temperatura actual
4
Heating indicator - when visible, system is heating.
Indicateur de chauffage - quand visible, chauffage en marche.
Indicador de calefacción; al estar visible, el sistema está calentando
5
Target temperature or setpoint
Température cible ou point de consigne
Temperatura objetivo o punto de ajuste
6
4-Event Program
Programme de 4 événements
Programa de 4 eventos
CLASSIFICATION
Le produit est un appareil de classe II (isolation renforcée) et doit être
raccordé aux fils suivants :
• Phase L1 (L) 120 V
• Neutre L2 (N) 0-120 V
• Charge maximum 15 A (charge résistive)
• Le thermostat est conçu pour être utilisé avec des planchers chauf-
fants.
Élément chauffant en fonction de la tension d'alimentation
Les borniers sont adéquats pour du câble de construction de 12 à 22
AWG.
DONNÉES TECHNIQUES
Plage alimentation ..............................................120/240 VCA 50/60 Hz
Charge ........................................................ Max. 15 A (charge résistive)
Puissance maxi par exemple au ................................ 1800 W à 120 VCA
.................................................................................. 3120 W à 208 VCA
.................................................................................. 3600 W à 240 VCA
a. UDG (DDFT) ............................ Class A (niveau déclenchement 5 mA)
b. ADG (EGFPD) ..................................... (niveau déclenchement 15 mA)
Plage de température ................................ +5 à +40 °C / +41 à +104 °F
Plage temp. amb. ............................................0 à +25 °C / +32 à +77 °F
Construction du dispositif de commande .............................. Thermostat
électronique de pièce pour réguler un plancher chauffant électrique.
Méthode de montage du dispositif .................. Dispositif de commande
à montage indépendant pour montage encastré
Action de type ......................................................................... Type 2.B.
Tension assignée de choc ............................................................ 2500 V
Milieu de pollution du dispositif de commande .................................... 2
CERTIFICATION
Homologué UL pour É.-U. et Canada
Selon les normes suivantes :
Thermostat: UL 60730-1
UL 60730-2-9
CSA E60730-1
CSA E60730-2-9
UL file number: E157297
a. UDG GFCI: UL 943 4th ed.
C22.2 No. 144.1-06
b. ADG EGFPD UL 1053
CSA C22.2 No. 0.8
En instance de brevet.
© 2016 OJ Electronics A/S · ® The OJ trademark is a registred trademark belonging to OJ Electronics A/S
7 Day and time
Jour et heure
Día y hora
Access Main Menu
Accès menu principal
8
Acceder al menú principal
9 On/Off/GFCI/EGFPD Reset Button
Press to turn system ON
Hold to turn system OFF
Press to reset the GFCI/EGFPD
Bouton de réarmement, marche/arrêt/DDFT/EGFPD
Appuyez pour mettre en marche le système
Tenez pour fermer le système
Appuyez pour réarmer le DDFT/EGFPD
Encendido/apagado/botón de restablecimiento del GFCI/EGFPD
Pulsar para encender (ON) el sistema
Pulsar sin soltar para apagar (OFF) el sistema
Pulsar para restablecer el GFCI/EGFPD
CLASIFICACIÓN
El producto es un dispositivo Clase II (isolation renforcée) y debe ser
conectado a los conductores siguientes:
• Fase L1 (L) 120 V
• Neutro L2 (N) 0-120V
• Carga máxima 15 A (carga resistiva)
• El termostato está destinado a ser utilizado con calefacción por suelo
radiante.
Elemento calefactor de conformidad con el voltaje de suministro Los
terminales son adecuados para cables de cableado de campo, calibre
12 a 22 AWG.
DATOS TÉCNICOS
Rango alimentación eléctrica ............................120/240 V CA, 50/60 Hz
Carga ............................................................ máx. 15 A (carga resistiva)
Potencia maxima en el ejemplo ............................... 1800 W a 120 V CA
................................................................................. 3120 W a 208 V CA
................................................................................. 3600 W a 240 V CA
a. UDG (GFCI) ....................................... Clase A (nivel de disparo 5 mA)
b. ADG (EGFPD) ................................................ (nivel de disparo 15 mA)
Rango de temperatura ............................... +5 a +40 °C / +41 a +104 °F
Rango de temperatura ambiente .....................0 a +25 °C / +32 a +77 °F
Construcción del control ..............Termostato electrónico ambiente para
regular la calefacción eléctrica de piso radiante.
Método de montaje de control ......................................Control instalado
independientemente para montaje a ras
Tipo de acción ........................................................................... Tipo 2.B.
Voltaje nominal de impulso .......................................................... 2500 V
Grado de contaminación de entorno para el control ............................. 2
CERTIFICACIÓN
En lista de UL para EE. UU. y Canadá
De conformidad con las normativas siguientes.
Termostato: UL 60730-1
UL 60730-2-9
CSA E60730-1
CSA E60730-2-9
Número de archivo UL: E157297
a. UDG GFCI: UL 943 4ta. edición
CSA C22.2 No. 144.1-06
b. ADG EGFPD UL 1053
CSA C22.2 No. 0.8
Pendiente en trámite.
57004F 04/16 (JRK)
UDG/ADG
Touch thermostat
QUICK START GUIDE
GUIDE DE DÉMARRAGE RAPIDE
GUÍA DE INICIO RÁPIDO
WARNINGS:
To avoid electric shock, disconnect the heating system power supply
at the main panel before installation and maintenance of the thermostat.
Keep thermostat air vents clean and free from obstruction. This ther-
mostat is an electrical device and must be installed in compliance with
national and/or local electrical codes. Installation must be performed by
qualified personnel where required by law.
If a power module with an equipment ground fault protection device
(EGFPD) is to be installed where national and/or local electrical codes
require a ground fault circuit interrupter (GFCI), a separate GFCI must
also be installed.
AVERTISSEMENTS :
Pour éviter l'électrocution, coupez l'alimentation du système de chauf-
fage au panneau principal avant de faire l'installation et/ou l'entretien du
thermostat. Maintenez les évents du thermostat propres et libres d'obs-
truction. Ce thermostat est un appareil électrique et doit être installé
conformément aux codes électriques nationaux et/ou locaux. L'installa-
tion doit être effectuée par du personnel qualifié quand la loi l'exige.
Si un module de puissance possédant un circuit de protection contre les
fuites à la terre (EGFPD) doit être installé où les codes électriques natio-
naux et/ou locaux requièrent un disjoncteur de fuite à la terre (DDFT), un
DDFT séparé doit aussi être installé.
ADVERTENCIAS:
Para evitar descargas eléctricas, desconecte el suministro de alimen-
tación eléctrica del sistema de calefacción en el panel principal antes
de la instalación y el mantenimiento del termostato. Mantenga limpios y
libres de cualquier obstrucciones los orificios de ventilación de aire del
termostato. Este termostato es un dispositivo eléctrico y debe instalarse
de conformidad con los códigos eléctricos nacionales y/o locales. La
instalación debe ser realizada por personal cualificado donde así lo
requiera la ley.
Si se va a instalar un módulo de potencia con un dispositivo de protec-
ción de fallo a tierra del equipo (EGFPD) en un sitio donde los códigos
eléctricos nacionales y/o locales requieran el uso de un interruptor
de circuito de fallo a tierra (GFCI), se deberá instalar además un GFCI
separado.
Scan the QR-code for full user manual.
Scannez le code QR pour obtenir le manuel
complet de l'utilisateur.
Escanee el código QR para obtener el manual
de usuario completo.
http://www.ojelectronics.com/UDG
For support please contact your installer or retailer.
Pour le soutien, communiquez avec votre installateur ou votre
détaillant.
Para obtener soporte técnico, comuníquese con su instalador
o con el vendedor minorista.
