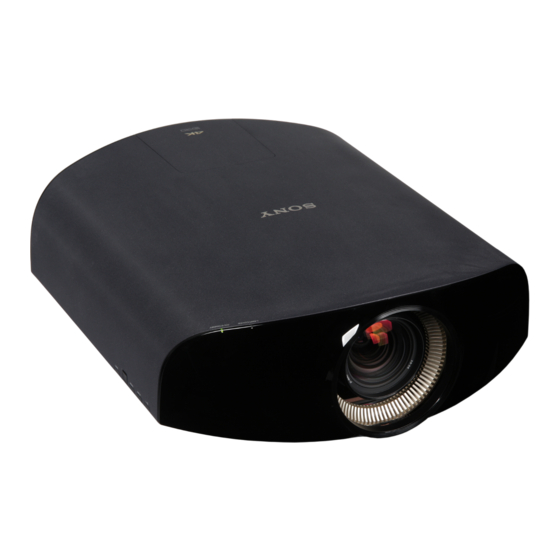

Sony VPL-VW1100ES Mode D'emploi
  1. Manuels
  2. Marques
  3. Sony Manuels
  4. Projecteurs
  5. VPL-VW1100ES
  6. Mode d'emploi
Sony VPL-VW1100ES Mode D'emploi

Sony VPL-VW1100ES Mode D'emploi

Masquer les pouces Voir aussi pour VPL-VW1100ES:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
4-486-360-22 (1)
Video Projector
Mode d'emploi
Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel ainsi que le Guide
de référence rapide fourni et les conserver pour future référence.
VPL-VW1100ES

Publicité

Table des Matières
loading

Manuels Connexes pour Sony VPL-VW1100ES

Sommaire des Matières pour Sony VPL-VW1100ES

  • Page 1 4-486-360-22 (1) Video Projector Mode d’emploi Avant d’utiliser l’appareil, veuillez lire attentivement ce manuel ainsi que le Guide de référence rapide fourni et les conserver pour future référence. VPL-VW1100ES...

  • Page 2: Table Des Matières

    Table des matières Utilisation d’« ImageDirector3 » pour Emplacement des régler la qualité de l’image ....28 commandes Face avant/droite ........ 4 Utilisation des menus Face arrière/inférieure ......5 Télécommande ........6 Commande par les menus ....29 Menu Image ........31 Menu Écran ........37 Raccordements et Menu Réglage ........40 préparatifs...
  • Page 3 Autres À propos de Commande HDMI ..55 À propos de la spécification DCI ..56 À propos de x.v.Color ......56 À propos de la fonction 3D simulé .........56 Dépannage ........57 Indicateurs d’avertissement ..60 Listes de messages ......61 Remplacement de la lampe et nettoyage des orifices de ventilation (prise d’air) ........63 Nettoyage .........66...
  • Page 4 Emplacement des commandes Face avant/droite Pour commander l’appareil, on peut utiliser les boutons du panneau de commande qui portent le même nom que ceux de la télécommande. Panneau de commande Bouton LENS (1 page 8) Boutons M/m/</, (flèche)/ (entrée) (1 page 29) Indicateur ON/ STANDBY Bouton MENU (1 page 29)

  • Page 5: Face Arrière/Inférieure

    Face arrière/inférieure Couvercle de la lampe (1 page 63) Capteur de télécommande (1 page 8) Orifices de ventilation (sortie d’air) Prise AC IN Cache de la prise d’alimentation (fourni) Pour plus de détails sur la fixation du cache de la prise d’alimentation, voir le Guide de référence rapide (manuel imprimé...

  • Page 6: Télécommande

    Télécommande Émetteur infrarouge Bouton LIGHT Illumine les boutons sur la Bouton télécommande. (marche/veille) (1 page 9) Bouton INPUT (1 page 17) Boutons CALIBRATED PRESET (1 page 27) Boutons LENS ADJUSTMENT (1 page 9) Bouton POSITION Bouton RESET (1 page 30) (1 page 22) Boutons M/m/</, (flèche)/ (entrée) (1 page 29)

  • Page 7: Raccordements Et Préparatifs

    Lors de l’installation de l’appareil au plafond Aux revendeurs Utiliser le support de suspension de projecteur Sony PSS-H10 et prendre les mesures nécessaires pour éviter les chutes en utilisant un câble, etc. Pour plus d’informations, consulter le manuel d’installation destiné aux revendeurs fourni...

  • Page 8: Préparatif 2 : Réglage De La Position De L'image

    Préparatif 2 : Réglage de la position de l’image Projeter une image sur l’écran puis régler la position de l’image. Indicateur ON/STANDBY Capteur de télécommande Bouton (marche/ veille) 3, 4, 5 Boutons LENS ADJUSTMENT Conseils (marche/veille), INPUT, MENU et M/m/</,/ •...
  • Page 9 Après avoir branché le cordon d’alimentation à l’appareil, brancher le cordon d’alimentation secteur à une prise murale. L’indicateur ON/STANDBY s’allume en rouge et l’appareil est mis en veille. Conseil S’allume en rouge. Lorsque « Cde objectif » est réglé sur « Off » dans le menu Installation , il est impossible de régler la mise au point, la taille d’image ou la...
  • Page 10 Régler la position de l’image. Appuyer sur le bouton LENS ADJUSTMENT (SHIFT) pour afficher la fenêtre de réglage Déplac. d’objectif (mire d’essai). Régler ensuite la position adéquate de l’image en appuyant sur les boutons M/m/</,. Conseil La mire d’essai disparaît si aucune opération n’est effectuée pendant une minute.
  • Page 11 Pour régler la position horizontale Appuyer sur </,. L’image projetée sur l’écran se décale vers la droite ou la gauche sur 31 % maximum de la largeur d’écran en partant du centre de l’objectif. 31 % 1 largeur d’écran 31 % Vue du haut : Position de l’image une fois celle-ci décalée au maximum sur la gauche...
  • Page 12 Remarque La plage de déplacement de l’image projetée sur l’écran ne peut être réglée que dans la zone octogonale illustrée ci-dessous. Pour les détails, se reporter à « Distance de projection et plage de déplacement d’objectif » (1 page 78). Plage de déplacement de l’image projetée 0,8 V...

  • Page 13: Préparatif 3 : Raccordement De L'appareil

    Haut- Amplificateur AV parleurs vers la sortie HDMI Câble HDMI (non fourni) Lorsque vous utilisez un câble HDMI en option, veillez à : Flux du signal vidéo utiliser un câble HDMI Sony ou un autre câble portant le logo HDMI.
  • Page 14 Remarques • Utilisez un câble HDMI haute vitesse. Si vous utilisez un câble HDMI standard, il est possible que les images 1080p, DeepColor, vidéo 3D et vidéo 4K ne s’affichent pas correctement. • Lorsque vous raccordez un câble HDMI à l’appareil, assurez-vous que la marque sur la partie supérieure de l’entrée HDMI de l’appareil et la marque sur le connecteur du câble sont placées...

  • Page 15: Raccordement À Un Ordinateur

    : Flux du signal vidéo Lorsque vous utilisez un câble HDMI en option, veillez à utiliser un câble HDMI Sony ou un autre câble portant le logo HDMI. Remarques • Utilisez un câble HDMI haute vitesse. Avec un câble HDMI standard, il est possible que les images de vidéo 1080p ne s’affichent pas correctement.

  • Page 16: Raccordement À Un Émetteur De Synchronisation 3D

    Raccordement à un émetteur de synchronisation 3D L’appareil incorpore un émetteur de synchronisation 3D. Selon l’environnement d’installation de l’appareil, il est possible que les lunettes 3D ne reçoivent pas correctement les signaux 3D provenant de l’émetteur de synchronisation 3D intégré. Dans ce cas, raccordez l’émetteur de synchronisation 3D en option et placez-le à...

  • Page 17: Projection

    Projection Cette section décrit comment utiliser cet appareil pour afficher l’image depuis l’appareil qui lui est raccordé. Elle décrit aussi comment régler la qualité de l’image suivant vos préférences. Projection de l’image Pour afficher l’image Appuyer sur depuis INPUT pour afficher Mettre sous tension cet appareil et l’appareil qui y est raccordé.

  • Page 18: Mise Hors Tension

    Mise hors tension Visionnage d’images vidéo 3D Appuyer sur le bouton (marche/veille). Le message « METTRE HORS Vous pouvez profiter d’images 3D TENSION? » apparaît sur l’écran. puissantes, notamment lorsque vous utilisez des jeux 3D et regardez des disques Blu-ray Appuyez une nouvelle fois sur le 3D, à...

  • Page 19: Utilisation Des Lunettes 3D

    Précautions d’utilisation • Utilisez les lunettes 3D en respectant leur portée (1 page 20). Les lunettes 3D reçoivent les signaux • Vous pouvez profiter d’images vidéo 3D infrarouges envoyés par l’émetteur de uniquement lorsque les signaux proviennent synchronisation 3D intégré sur la face avant, de la prise HDMI.
  • Page 20 Portée des lunettes 3D Les Figures A et B indiquent la portée des lunettes 3D. Si vous tentez de regarder des images vidéo 3D à une distance supérieure ou installez l’appareil en dehors de la portée recommandée, il est possible que les lunettes 3D ne puissent pas afficher correctement les images.

  • Page 21: Chargement Des Lunettes 3D

    Branchez le cordon Chargement des lunettes 3D d’alimentation secteur pour adaptateur secteur de charge Utilisez l’adaptateur secteur de charge USB USB à l’adaptateur secteur de fourni pour charger vos lunettes 3D. charge USB fourni. Cordon d’alimentation Mise en garde secteur pour adaptateur Raccordez le câble de charge USB qui secteur de charge USB accompagne l’appareil exclusivement à...

  • Page 22: Utilisation De La Position De L'image

    charge USB ou du connecteur avec un Utilisation de la objet en métal. Position de l’image Nettoyage • Nettoyez l’appareil en utilisant un chiffon doux et sec. Si l’appareil est très sale, Vous pouvez stocker jusqu’à nettoyez-le avec un chiffon doux cinq combinaisons de paramètres de légèrement humidifié...
  • Page 23 Image représentant le • Lorsque vous utilisez l’angle d’écran sous- tendu d’au moins deux aspects au moyen du déplacement de l’objectif zoom d’objectif, installez l’appareil dans les Dans l’exemple ci-dessous, les images dont paramètres spécifiés en vous référant à le rapport de format est de 1,78:1 (16:9) et de «...

  • Page 24: Sélection Du Rapport De Format En Fonction Du Signal Vidéo

    Sélection du rapport de format en fonction du signal vidéo Vous pouvez sélectionner un rapport de format adapté au signal vidéo reçu. Appuyer sur ASPECT. À chaque pression sur le bouton, vous pouvez sélectionner le paramètre « Aspect ». Bouton Vous pouvez aussi le sélectionner au ASPECT moyen du menu (1 page 38).
  • Page 25 Image originale Réglage recommandé et images résultantes Normal 1,78:1 (16:9) 1,33:1 (4:3) 1,33:1 (4:3) avec barres latérales Etirer Rétrécie Etirement V 2,35:1 Lors de l’utilisation d’une lentille anamorphique...
  • Page 26 Image originale Réglage recommandé et images résultantes Serrer 16:9 Lors de l’utilisation d’une lentille anamorphique Remarques • Les modes d’aspect disponibles diffèrent suivant les signaux d’entrée. (1 page 74) • Il est impossible de sélectionner le format d’image pour un signal d’entrée provenant d’un ordinateur ou lors de la réception du signal du numéro de préréglage 76, 77, 78, 79, ou 96 (1 page 70).

  • Page 27: Sélection Du Mode D'affichage De L'image

    Sélection du mode d’affichage de l’image Vous pouvez sélectionner le mode d’affichage de l’image qui convient le mieux au type de source vidéo ou aux conditions de la pièce. Vous pouvez enregistrer et utiliser différents modes de préréglage respectivement pour la 2D/3D.

  • Page 28: Utilisation D'« Imagedirector3 » Pour Régler La Qualité De L'image

    « ImageDirector3 ». Remarques • Le logiciel « ImageDirector3 » doit être préalablement installé sur l’ordinateur. Vous pouvez télécharger « ImageDirector3 » sur le site Internet de Sony. http://esupport.sony.com/US/p/select-system.pl http://www.pro.sony.eu/pro/article/projectors-home-cinema-article • Lorsque vous reliez le connecteur REMOTE ou LAN à un ordinateur, veillez à ce que l’ordinateur et l’appareil soient tous deux hors tension.

  • Page 29: Utilisation Des Menus

    Utilisation des menus Cette section décrit comment effectuer les divers réglages et paramétrages au moyen des menus. menu sélectionné apparaissent. L’option Commande par les actuellement sélectionnée est affichée en blanc. menus L’appareil est doté d’un menu sur écran permettant d’effectuer divers réglages et paramétrages.
  • Page 30 Pour faire disparaître le menu Menu de paramétrage Appuyer sur MENU. Pour réinitialiser l’image modifiée Sélectionner « Réinitialiser » à partir du menu Image Menu de réglage Quand l’écran s’affiche à nouveau, sélectionner « Oui » avec < et appuyer sur Fenêtre de menu suivante Tous les réglages suivants retournent à...

  • Page 31: Menu Image

    Menu Image Le menu Image sert à régler l’image. Remarque Suivant les types de signal d’entrée, il se peut que cette option ne soit pas disponible. Pour plus de détails, voir « Signaux d’entrée et options réglables/paramétrables » (1 pages 71 à 74). Les noms d’option entre parenthèses représentent ceux qui sont imprimés sur la télécommande.
  • Page 32 On : Ajuste les réglages de « Création réalité ». Base données : Sélectionnez « Normal » ou « Mastered in 4K ». « Mastered in 4K » fournit une qualité d’image adaptée aux Blu-ray Disc™ « Mastered in 4K » publiés par Sony Pictures Home Entertainment. Conseil «...
  • Page 33 Motionflow Projection Restitue une image similaire à celle du film projeté. Utilisez ce paramètre à votre guise, en fonction du contenu de l’image. On : Réduit la rémanence. Off : L’effet de réduction de la rémanence est inférieur au paramètre «...
  • Page 34 Temp. couleur Permet de régler la température de couleur. [COLOR TEMP] D93 : Équivalent à une température de couleur de 9 300 K habituellement utilisée dans les téléviseurs. Donne aux couleurs blanches une teinte bleue. D75 : Équivalent à une température de couleur de 7 500 K habituellement utilisée comme illuminant standard auxiliaire.
  • Page 35 Réglages expert Mode Film D’après la source film que vous avez sélectionnée, crée un paramètre de lecture. Auto 1 : Approprié pour reproduire le mouvement d’image d’origine. Régler normalement ce paramètre sur « Auto 1 ». Auto 2 : Reproduit un signal vidéo de format 2-3 ou 2-2 Pull-Down, tel que celui des sources de film, avec un mouvement d’image fluide.
  • Page 36 Réglages expert x.v.Color Régler cette option lors de la visualisation d’un signal vidéo x.v.Color. Régler cette option sur « On » lors du raccordement de cet appareil à un appareil prenant en charge x.v.Color et la visualisation d’un signal vidéo x.v.Color.

  • Page 37: Menu Écran

    Menu Écran Vous pouvez régler le signal d’entrée, la taille de l’image, le rapport de format, etc. Remarque Suivant les types de signal d’entrée, il se peut que cette option ne soit pas disponible. Pour plus de détails, voir « Signaux d’entrée et options réglables/paramétrables » (1 pages 71 à 74). Les noms d’option entre parenthèses représentent ceux qui sont imprimés sur la télécommande.
  • Page 38 Aspect Vous pouvez définir le rapport de format de l’image à afficher pour le [ASPECT] signal d’entrée actuel (1 page 24). Cette option n’est disponible que lorsqu’un signal vidéo (numéros de mémoire préréglée 3 à 14, 74, 75, et 93 à 95) (1 page 68) est reçu. Zoom 1,85:1 : Une image à...
  • Page 39 Réglez le signal Vous pouvez régler le signal d’entrée. Phase : Règle le pixel/la phase de signal d’un signal d’entrée d’ordinateur analogique. Règle l’image jusqu’à ce qu’elle apparaisse la plus claire possible. Pas : Règle la taille d’image horizontale d’un signal d’entrée d’ordinateur analogique.

  • Page 40: Menu Réglage

    Menu Réglage Le menu Réglage sert à modifier les réglages d’usine, etc. État Spécifie l’activation ou non de l’affichage sur écran. Régler cette option sur « Off » pour désactiver l’affichage sur écran, à l’exception de certains menus, du message de mise hors tension et des messages d’avertissement.
  • Page 41 Mode économique Définit le mode économique. Coupure lampe : Si aucun signal n’est reçu pendant 10 minutes, la lampe s’éteint automatiquement et la consommation d’énergie est réduite. Si le signal est rétabli ou si l’utilisateur appuie sur un bouton du panneau de commande ou sur une touche de la télécommande, la lampe se rallume.

  • Page 42: Menu Fonction

    Menu Fonction Le menu Fonction sert à changer les paramètres des diverses fonctions de l’appareil. Paramètres 3D Vous pouvez modifier les réglages de la fonction 3D. Sél. affichage 2D-3D : Pour commuter les images vidéo sur « 2D » ou « 3D ». Auto : Affiche les images vidéo 3D lors de la réception de signaux HDMI avec informations 3D.
  • Page 43 Paramètres 3D Régl. profondeur 3D : Pour régler la profondeur des images vidéo 3D à l’écran. Ce réglage est disponible uniquement lorsque vous sélectionnez un format 3D autre que « 3D simulé ». Nous vous recommandons de régler « Régl. profondeur 3D » sur «...
  • Page 44 • Le fonctionnement de cet appareil et celui de l’appareil compatible Commande HDMI raccordé se synchronisent. • Le réglage Commande HDMI d’un appareil Sony (amplificateur AV, vidéo, etc.) qui est compatible avec « Commande HDMI - Réglage facile »* est aussi effectif.
  • Page 45 HDMI raccordés à cet appareil. Lorsque « Activer » est sélectionné, le réglage Commande HDMI d’un appareil Sony (amplificateur AV, vidéo, etc.) compatible avec « Commande HDMI - Réglage facile »* est également effectif. * « Commande HDMI - Réglage facile » est une fonction qui rend également effectif le réglage Commande HDMI d’un appareil...

  • Page 46: Menu Installation

    Menu Installation Le menu Installation sert à changer les paramètres d’installation. Symétrie Fait pivoter horizontalement et/ou verticalement l’image sur l’écran. HV : Fait pivoter l’image horizontalement et verticalement. H : Fait pivoter l’image horizontalement. V : Fait pivoter l’image verticalement. Off : l’image ne pivote pas.
  • Page 47 Blanc Cette option vous permet de régler la zone affichable dans le périmètre des quatre directions de l’écran. Sélectionner le bord à régler en mettant en surbrillance Gauche, Droit, Haut ou Bas à l’aide des boutons M/m. Régler la quantité d’effacement à l’aide des boutons </,. Conseil Selon le paramètre du rapport de format, l’effacement gauche/droit peut ne pas être disponible.
  • Page 48 Alig. panneau Spécifier la quantité de réglage avec les boutons </, pour le sens horizontal (sens H) et avec les boutons M/m pour le sens vertical (sens V). Vous pouvez sélectionner la position à régler de nouveau en appuyant sur Réinitialiser : Ramène aux réglages d’usine.

  • Page 49: Menu Informations

    Nom du modèle : VPL-VW1100ES N° de Série Préréglage mémoire n° Type de signal Nom du modèle Affiche le nom du modèle (VPL-VW1100ES). N° de Série Affiche le numéro de série. fH (fréquence horizontale) Affiche la fréquence horizontale du signal d’entrée. fV (fréquence verticale) Affiche la fréquence verticale du signal d’entrée.

  • Page 50: Utilisation Des Fonctionnalités Réseau

    Utilisation des fonctionnalités réseau La connexion au réseau vous permet d’utiliser les fonctionnalités suivantes : • Vérification de l’état actuel de l’appareil par le biais d’un navigateur Web. • Commande à distance de l’appareil par le biais d’un navigateur Web. •...

  • Page 51: Affichage De La Fenêtre De Contrôle De L'appareil Avec Un Navigateur Web

    Affichage de la fenêtre de contrôle de l’appareil avec un navigateur Web Raccordez le câble LAN. Câble LAN Lorsque vous définissez les paramètres (type droit) Connecteur (non fourni) réseau, vous ne pouvez ouvrir la fenêtre de contrôle qu’en exécutant l’étape 3 de cette procédure.

  • Page 52: Utilisation De La Fenêtre De Contrôle

    Remarque Utilisation de la Si vous avez oublié votre mot de passe, fenêtre de contrôle contactez un technicien Sony agréé. Confirmation des Changement de page informations relatives à l’appareil Cliquez sur un bouton de changement de page pour afficher la page de paramètres souhaitée.

  • Page 53: Utilisation De La Fonction Rapport D'e-Mail

    Utilisation de la fonction Bouton Mail Report rapport d’e-mail Définissez la fonction Rapport d’e-mail à la page Setup. Les valeurs entrées ne sont appliquées qu’après avoir cliqué sur [Apply]. Cliquez sur [Owner information] pour entrer les informations relatives au propriétaire rapport d’e- enregistrées dans le mail.
  • Page 54 Account Name : Entrez le compte de messagerie. Password : Entrez le mot de passe. SMTP Authentication : Cochez cette case pour activer l’authentification SMTP avant l’envoi du message électronique. Account Name : Entrez le compte de messagerie. Password : Entrez le mot de passe. Vérifiez le contenu du rapport d’e-mail.

  • Page 55: À Propos De Commande Hdmi

    Commande HDMI de l’appareil DVD, un amplificateur AV, etc. à un raccordé est aussi activé. téléviseur compatible Commande HDMI Sony ou un projecteur avec un câble HDMI, Ce qu’il est possible de faire l’appareil raccordé se synchronise avec le avec la Commande HDMI téléviseur ou le projecteur lorsque celui-ci...

  • Page 56: À Propos De La Spécification Dci

    ; « x.v.Color » est une marque de Sony Corporation. • xvYCC est une norme internationale appliquée aux spécifications techniques de l’espace colorimétrique à gamme étendue pour signaux vidéo.

  • Page 57: Dépannage

    Dépannage Si l’appareil ne fonctionne pas correctement, essayer d’en déterminer la cause et remédier au problème comme il est indiqué ci-dessous. Si le problème persiste, consulter le service après-vente Sony. Alimentation Symptôme Cause et remède c Il se peut que l’appareil ne s’allume pas si vous l’éteignez avec Le projecteur ne se met pas sous tension.
  • Page 58 Le mode d’affichage de l’appareil peut être défini au moment de Le nom du modèle ne disparaît pas de l’écran. l’achat. Informez-vous auprès de votre revendeur local ou du personnel agréé de Sony. c Régler « Rech. ent. auto. » dans le menu Fonction Les bornes d’entrée n’apparaissent pas.
  • Page 59 Images vidéo 3D Symptôme Cause et remède c Vérifiez que les lunettes 3D sont allumées (1 page 19). L’image vidéo ne c Assurez-vous que la batterie des lunettes 3D est chargée. ressemble pas à une image c Vérifiez que la source d’entrée est HDMI. vidéo 3D.

  • Page 60: Indicateurs D'avertissement

    ON/STANDBY est éteint. Rebrancher le cordon d’alimentation secteur après environ 10 secondes et remettre le projecteur sous tension. Si les indicateurs s’allument toujours, cela signifie que le problème vient de la source d’alimentation. Consultez le service après-vente Sony.

  • Page 61: Listes De Messages

    (marche/veille) pour mettre l’appareil sous tension et l’utiliser. Remarque Lorsqu’un indicateur d’avertissement autre que celui ci-dessus commence à clignoter et que le symptôme persiste même après avoir effectué les opérations ci-dessus, consulter un personnel Sony qualifié. Listes de messages Messages d’avertissement Message Cause et remède...
  • Page 62 Message Cause et remède c « Mode économique » est réglé sur « Coupure lampe ». Mode éco. réglé. Lampe project. coupée (1 page 41) automatiquement ds 1 min. Remarque Si aucun signal n’est reçu, la lampe s’éteint au bout d’une minute. c «...

  • Page 63: Remplacement De La Lampe Et

    Mettez l’appareil hors tension et Remplacement de la débranchez le cordon d’alimentation secteur. lampe et nettoyage Lorsque vous disposez des orifices de l’appareil sur une surface plane comme un bureau, etc., mettez ventilation (prise un chiffon sur la surface pour d’air) éviter de la rayer.

  • Page 64: (Prise D'air)

    Fermer le couvercle de la lampe (couvercle intérieur), puis le visser. Dévisser les 3 vis de la lampe à l’aide du tournevis cruciforme. Maintenir la poignée vers le haut, et retirer la lampe. Ouvrir le couvercle de la lampe. Poignée Dépoussiérer les orifices de Remarque ventilation (aspiration) à...
  • Page 65 Mettre l’appareil sous tension, après l’avoir soulevé avec une ouverture de 30 degrés. Éviter de dévisser le couvercle de la puis sélectionner l’élément de lampe (couvercle intérieur). réglage désiré dans le menu Réglage L’écran du menu ci-dessous s’affiche. 30° Sélectionner « Oui ». Remarque La lampe contient du mercure.

  • Page 66: Nettoyage

    Nettoyage Nettoyage du boîtier • Pour retirer la poussière qui recouvre le boîtier, l’essuyer délicatement avec un chiffon doux. Pour les poussières tenaces, passer un linge doux légèrement trempé dans une solution de détergent doux dilué dans l’eau. • N’utiliser aucun type de tissu abrasif, de nettoyant alcalin ou acide, de poudre à...

  • Page 67: Spécifications

    Spécifications Option Description Système d’affichage Panneau SXRD, système de projection Dispositif Taille de la zone SXRD 0,74 pouces (18,8 mm) d’affichage d’affichage effective Nombre de 26 542 080 pixels (8 847 360 pixels × 3) pixels Objectif de projection Objectif à zoom 2,1 (à moteur) f=21,3 mm à...

  • Page 68: Signaux Préprogrammés

    • Tous les accessoires en option ne sont pas disponibles dans tous les pays et régions. Veuillez consulter le revendeur agréé Sony le plus proche. • Les informations de ce manuel relatives aux accessoires sont valables en date d’octobre 2013.
  • Page 69 Pré- Signal préprogrammé Sync réglage (résolution) (kHz) (Hz) (Ampli- mémoire fica- n° tion H) 576/50p 576/50p 31,250 50,000 SonG/Y – (PAL progressif) (720 × 576p) 1080/60i 1080/60i 33,750 60,000 SonG/Y – (1920 × 1080i) 1080/50i 1080/50i 28,130 50,000 SonG/Y – (1920 ×...
  • Page 70 Pré- Signal préprogrammé Sync réglage (résolution) (kHz) (Hz) (Ampli- mémoire fica- n° tion H) 1280 × 960 VESA 60 60,000 60,000 H-pos, V-pos 1800 1280 × 1024 VESA 60 63,974 60,013 H-pos, V-pos 1696 1400 × 1050 SXGA + 65,317 59,978 H-nég, V-pos 1864...

  • Page 71: Signaux D'entrée Et Options Réglables/Paramétrables

    Signal Numéro de mémoire préréglée Signal vidéo GBR (connecteurs HDMI 1, 2) 3 à 8, 10 à 14, 18 à 20, 78, 79, 93 à Signal d’ordinateur (connecteurs HDMI 1, 2) 10 à 13*, 26, 32, 37, 45, 47, 50, 55 * Il est possible que certains signaux numériques entrés depuis un ordinateur s’affichent comme numéro de mémoire préréglée de signal à...
  • Page 72 Option Signal d’entrée Signal Composant Signal Vidéo GBR Signal Ordinateur Niveau du noir – (sauf numéros de (sauf numéros de mémoire préréglée 74 à mémoire préréglée 78, 79 et 93 à 96) 79 et 93 à 96) Correct. Gamma Correct. couleurs Blanc clair x.v.Color –...

  • Page 73: Signaux 3D Compatibles

    Signaux 3D compatibles L’appareil prend en charge les types de signaux 3D suivants. Résolution Format des signaux 3D 720/60, 50P Format côte à côte Format dessus-dessous* Paquet images* 1080/60, 50i Format côte à côte* 1080/24P Format dessus-dessous* Paquet images* 1080/60, 50P Format côte à...

  • Page 74: Rapport De Format

    Lorsque l’appareil est réglé pour convertir des images vidéo 2D en images vidéo 3D, certains éléments de menu risquent de ne pas être disponibles pour le réglage/la définition, selon les réglages « Format 3D » du menu Fonction . Les options qu’il est impossible de régler ne s’affichent pas dans les menus.

  • Page 75: Conditions De Mémorisation Des Options Réglables/Paramétrables

    Signaux pris en 4096 × 2160 3840 × 2160 1920 × 1080 720 × 480 Autres charge 1280 × 720 720 × 576 Numéro de mémoire 76, 77, 78, 74, 75, 93 à 7, 8, 10 à 14 3 à 6 26, 28 à...
  • Page 76 Entrée Numéros de mémoire préréglée Composant 3 à 8, 10, 11 HDMI 1 (2D) 3 à 8, 10 à 14, 18 à 20, 26, 32, 37, 45, 47, 50, 55, 74 à 79, 93 à 96 HDMI 2 (2D) HDMI 1 (3D) 7, 8, 10 à...
  • Page 77 Option Conditions de mémorisation Netteté Pour chaque connecteur d’entrée et Prérégl. étalon. MPEG NR Gradation progr. Mode Film Niveau du noir Correct. Gamma Correct. couleurs Blanc clair x.v.Color Esp. couleur Menu Écran Option Condition de mémorisation Aspect Pour Position de l’image 1,85:1, 2,35:1 ou Person. 1-3 Surscannage Pour chaque connecteur d’entrée et signal de préréglage Réglez le signal :...

  • Page 78: Distance De Projection Et Plage De

    Distance de projection et plage de déplacement d’objectif La distance de projection désigne la distance séparant l’avant de l’objectif de la surface de projection. Distance de projection L Avant de l’objectif Image projetée La plage de déplacement d’objectif représente, sous forme de pourcentage (%), la distance de déplacement de l’objectif par rapport au centre de l’image projetée.
  • Page 79 Lors d’une projection au format 1,90:1 (Plein écran natif 17:9) 1,90 Distance de projection Unité : m (pouces) Taille de l’image de projection Distance de projection L Diagonale Largeur × Hauteur 80" (2,03 m) 1,80 × 0,95 (71 × 37) 2,23 –...
  • Page 80 Lors d’une projection au format 1,78:1 (16:9) 1,78 Zone d’affichage vidéo Zone de projection Distance de projection Unité : m (pouces) Taille de l’image de projection Distance de projection L Diagonale Largeur × Hauteur 80" (2,03 m) 1,77 × 1,00 (70 × 39) 2,35 –...
  • Page 81 Lors d’une projection au format 2,35:1 2,35 Zone d’affichage vidéo Zone de projection Distance de projection Unité : m (pouces) Taille de l’image de projection Distance de projection L Diagonale Largeur × Hauteur 80" (2,03 m) 1,87 × 0,80 (74 × 31) 2,33 –...

  • Page 82: Dimensions

    Dimensions Vue de face Unité : mm (pouces) 520 (20 260 (10 260 (10 Centre de l’objectif Vue de dessous Unité : mm (pouces) Avant du boîtier 150 (6) 171,3 (6 150,6 (6) 18,1 ( 563,5 (22 640 (25...
  • Page 83 Fixation du support de suspension de projecteur PSS-H10 Aux revendeurs Utiliser le support de suspension de projecteur Sony PSS-H10 et prendre les mesures nécessaires pour éviter les chutes en utilisant un câble, etc. Pour plus d’informations, consulter le manuel d’installation destiné aux revendeurs fourni avec le PSS-H10.
  • Page 84 Vue de côté Unité : mm (pouces) 241,9 (9 130 (5 Avant du boîtier 286,9 (11 353,1 (14) 640 (25 Vue du haut Unité : mm (pouces) 241,9 (9 130 (5 Avant du boîtier Pièce de montage au 286,9 (11 plafond supérieure Centre de la tige de soutien (Le centre de la tige de soutien est...

  • Page 85: Index

    Index HDMI ............13 ImageDirector3 ......... 28, 35 Alig. panneau ........47, 48 Arrière-plan ..........45 Aspect ............38 Etirement V ........25, 38 Langage ........... 40 Etirer ..........25, 38 Lumière ........... 33 Normal ...........25, 38 Lunettes 3D Serrer ..........26, 38 portée des lunettes 3D ......20 Zoom 1,85:1 ........24, 38 utilisation des lunettes 3D ....
  • Page 86 Ordinateur ........... 15 • « PlayStation » est une marque déposée de Rapport de format ........24 Sony Computer Entertainment Inc. Récepteur IR ........... 46 • Les termes HDMI et HDMI High- Rech. ent. auto......... 45 Definition Multimedia Interface, ainsi que Régl.
  • Page 87 © 2013 Sony Corporation...
