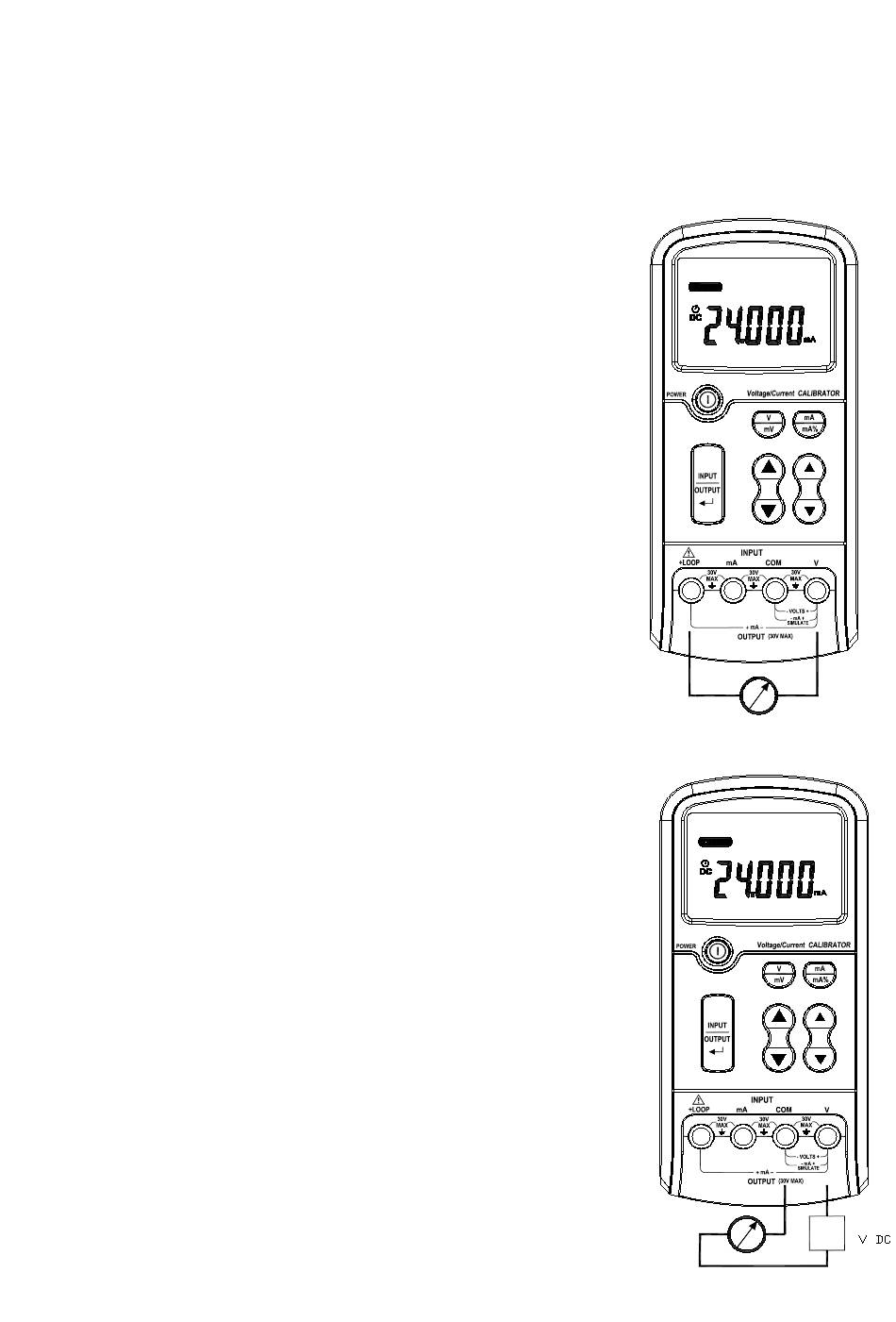

USCITA DI CORRENTE CONTINUA

Fonte di corrente (generazione)
1. Mettere in marcia il calibratore mediante il bottone
M/A (5).
2. Premete il tasto di selezione d'entrata/uscita (8)
onde ottenere l'indicazione (14) "OUTPUT".
3. Premete il tasto di selezione mA–mA% (7) onde
selezionare mA oppure mA% (19) secondo la
visualizzazione voluta.
Per il modo mA%, il valore 4-20mA sarà
visualizzata
secondaria (22).
Premete i tasti di regolazione di valore (9), (10),
(11), (12), per adattare il valore voluto.
4. Allacciate il cordone rosso di test nel morsetto
LOOP (1), e il cordone nero nel morsetto V (4).
5. Collegate l'altra estremità del cordone rosso di test
al polo positivo della corrente d'uscita e il cordone
nero al polo negativo.
6. Se volete modificare il valore d'uscita, premete i
tasti di regolazione di valore (9), (10), (11), (12)
oppure il tasto di selezione mA–mA% (7) per
modificare la visualizzazione.
4.6

SIMULAZIONE DI UN TRASMETTITORE

1. Mettere in marcia il calibratore mediante il bottone
M/A (5).
2. Premete il tasto di selezione d'entrata/uscita (8)
onde ottenere l'indicazione (14) "OUTPUT".
3. Premete il tasto di selezione mA–mA% (7) onde
selezionare mA oppure mA% (19) secondo la
visualizzazione voluta.
Per il modo mA%, il valore 4-20mA sarà
visualizzata nella zona di visualizzazione
secondaria (22).
4. Premete i tasti di regolazione di valore (9), (10),
(11), (12), per adattare il valore voluto.
5. Allacciate il cordone rosso di test nel morsetto V (4),
e il cordone nero nel morsetto COM (3).
Calibratore di tensione/corrente C.A 1631
nella zona di
57
visualizzazione
-
+
A
+
- +
MAX
power
supply
30
A
-
