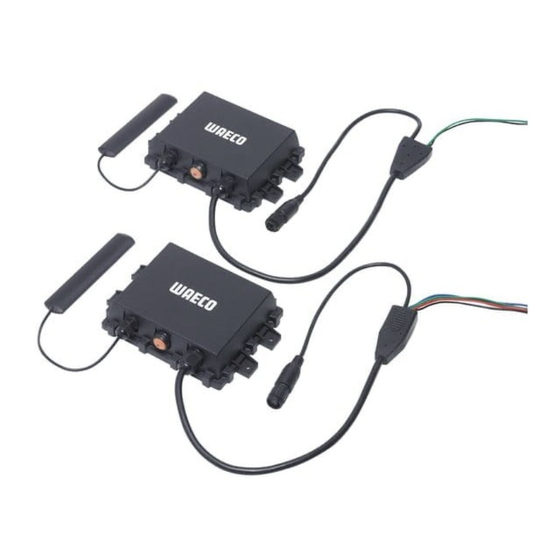

Page 1 DRIVING SUPPORT PERFECTVIEW Digital radiolink Monterings- og bruksanvisning ..121 Digitaalinen radiolinkki Asennus- ja käyttöohje ....133 Устройство цифровой радиосвязи Инструкция по монтажу и...
Page 3 VT100DIG...
Page 4 VT100DIG...
Page 5 VT100DIG...
Page 6 VT100DIG...
Page 7: Table Des Matières
VT100DIG Explanation of symbols Please read this instruction manual carefully before installation and first use, and store it in a safe place. If you pass on the product to another person, hand over this instruc- tion manual along with it. Table of contents 1 Explanation of symbols.
Page 8: Safety And Installation Instructions
Safety and installation instructions VT100DIG Safety and installation instructions The manufacturer accepts no liability for damage in the following cases: • Damage to the product resulting from mechanical influences and excess voltage • Alterations to the product without express permission from the manufacturer •...
Page 9 VT100DIG Safety and installation instructions If you disconnect the negative terminal of the battery, all data stored in the volatile memories will be lost. • The following data must be set again, depending on the vehicle equipment options: – Radio code –...
Page 10: Scope Of Delivery
Scope of delivery VT100DIG Scope of delivery No. in Quantity Description fig. 5, page 4 Transmitter module Receiver module – – Fastening material Intended use The PerfectView VT100DIG radio link (ref. no. 9600000068) is used for the wireless transmission of signals between the camera and the monitor for the PerfectView reversing video systems from 2011.
Page 11 VT100DIG Technical description Control elements You will find the following control elements on the transmitter module: No. in Meaning fig. 6, page 5 Antenna connection Pairing button Operating mode display: • LED glows red when signals are being transmitted • LED flashes red when the components are being paired Camera connection Blue cable (CAMERA POWER TRIGGER): voltage supply for camera and...
Page 12: Installing The Radio Link
Installing the radio link VT100DIG Installing the radio link Tools required For installation and assembly, you will need the following tools: • Drill bit set (fig. 1 1, page 3) • Electric drill (fig. 1 2, page 3) • Screwdriver (fig. 1 3, page 3) •...
Page 13: Connecting Electrical Power To The Radio Link
VT100DIG Connecting electrical power to the radio link NOTE Pictures and sound are sent from the transmitter module to the receiver module. To ensure flawless functioning, you need to check whether the wireless transmission is stable before final installation. To perform the installation, proceed as follows: ➤...
Page 14 Connecting electrical power to the radio link VT100DIG Therefore, please observe the following instructions: • Wherever possible, lay cables inside the vehicle, as they are better protected there than outside. If you do need to lay a cable outside the vehicle, ensure that it is well fastened (use additional cable ties, insulating tape etc.).
Page 15 VT100DIG Connecting electrical power to the radio link ➤ Connect the blue cable of the transmitter module (fig. 6 5, page 5) depending on the type of camera. – Camera without motorised protective cover to an active positive cable – Camera with motorised protective cover to the reversing light ➤...
Page 16: Pairing The System
Pairing the system VT100DIG Pairing the system NOTE The transmitter module and the receiver module have to be paired with each other so that the monitor can display the camera images. This is conducted at the factory. Pairing the system manually with the pairing button ➤...
Page 17: Troubleshooting
VT100DIG Troubleshooting Troubleshooting Fault Cause Suggested remedy The monitor displays the The transmitter module is Check the voltage supply. message “NO SIGNAL”. not working. The monitor displays the The green and the blue Check the camera connection and message “REVERSE cable are incorrectly con- function.
Page 18: Disposal
Disposal VT100DIG Disposal ➤ Place the packaging material in the appropriate recycling waste bins wherever possible. If you wish to finally dispose of the product, ask your local recycling centre or specialist dealer for details about how to do this in accordance with the applicable disposal regulations.
Page 19 VT100DIG Erklärung der Symbole Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis 1 Erklärung der Symbole ............19 2 Sicherheits- und Einbauhinweise .
Page 20: Sicherheits- Und Einbauhinweise
Sicherheits- und Einbauhinweise VT100DIG Sicherheits- und Einbauhinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen • Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller • Verwendung für andere als die in der Anleitung beschriebenen Zwecke Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen! WARNUNG!
Page 21 VT100DIG Sicherheits- und Einbauhinweise Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen Speicher der Komfort- elektronik ihre gespeicherten Daten. • Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen: – Radiocode – Fahrzeuguhr – Zeitschaltuhr – Bordcomputer – Sitzposition Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung.
Page 22: Lieferumfang
Lieferumfang VT100DIG Lieferumfang Nr. in Menge Bezeichnung Abb. 5, Seite 4 Sendemodul Empfangsmodul – – Befestigungsmaterial Bestimmungsgemäßer Gebrauch Die Funkstrecke PerfectView VT100DIG (Artikel-Nr. 9600000068) dient zur kabellosen Übertragung der Signale zwischen Kamera und Monitor für die Rückfahrvideosysteme PerfectView ab 2011. Technische Beschreibung Funktionsbeschreibung Die Funkstrecke besteht aus einem Sendemodul und einem Empfangsmodul.
Page 23 VT100DIG Technische Beschreibung Bedienelemente Am Sendemodul finden Sie folgende Bedienelemente: Nr. in Bedeutung Abb. 7, Seite 5 Antennen-Anschluss Abgleichtaster Betriebsart-Anzeige: • LED leuchtet rot, wenn Signale übertragen werden • LED blinkt rot, wenn die Komponenten abgeglichen werden Kamera-Anschluss Blaues Kabel (CAMERA POWER TRIGGER): Spannungsversorgung Kamera und Schalteingang für Schutzklappe von CAM80 (siehe Seite 27) Grünes Kabel (REVERSE TRIGGER): Steuerleitung zur Aktivierung des...
Page 24: Funkstrecke Montieren
Funkstrecke montieren VT100DIG Funkstrecke montieren Benötigtes Werkzeug Für Einbau und Montage benötigen Sie folgende Werkzeuge: • Satz Bohrer (Abb. 1 1, Seite 3) • Bohrmaschine (Abb. 1 2, Seite 3) • Schraubendreher (Abb. 1 3, Seite 3) • Satz Ring- oder Maulschlüssel (Abb. 1 4, Seite 3) •...
Page 25 VT100DIG Funkstrecke montieren • Empfangsmodul: Stellen Sie sicher, dass Sie das Anschlusskabel zum Monitor verlegen können. HINWEIS Bild und Ton werden vom Sendemodul zum Empfangsmodul übertragen. Für eine einwandfreie Funktion müssen Sie vor der endgültigen Montage prüfen, ob die Funkübertragung stabil ist. Gehen Sie bei der Montage wie folgt vor: ➤...
Page 26: Funkstrecke Elektrisch Anschließen
Funkstrecke elektrisch anschließen VT100DIG Funkstrecke elektrisch anschließen Allgemeine Hinweise zur Kabelverlegung HINWEIS • Verwenden Sie für die Durchführung der Anschlusskabel nach Möglichkeit Originaldurchführungen oder andere Durchführungsmöglichkeiten, z. B. Verkleidungskanten, Lüftungsgitter oder Blindschalter. Wenn keine Durch- führungen vorhanden sind, müssen Sie für die jeweiligen Kabel entsprechende Löcher bohren.
Page 27 VT100DIG Funkstrecke elektrisch anschließen Sendemodul elektrisch anschließen ACHTUNG! Achten Sie auf die richtige Polung. VT100DIG benötigt einige Sekunden, um die digitale Funkverbindung aufzubauen. Um diese Startzeit kurz zu halten, sollten Sie das Sendemodul an eine geschaltete +12-V-Spannungsquelle anschließen. Wenn keine Dauerspannung zur Verfügung steht, können Sie das Sendemodul an den Rückfahrscheinwerfer anschließen.
Page 28 Funkstrecke elektrisch anschließen VT100DIG Sendemodul an den Rückfahrscheinwerfer anschließen (keine Dauerspannung) HINWEIS • Bei dieser Anschlussvariante können nur die Kameras CAM50C, CAM60CM oder CAM30C eingesetzt werden. • Bei manchen Fahrzeugen funktioniert der Rückfahrscheinwerfer nur bei eingeschalteter Zündung. In diesem Fall müssen Sie die Zündung einschalten, um die Plus- und die Masseleitung zu bestimmen.
Page 29: System Abgleichen
VT100DIG System abgleichen System abgleichen HINWEIS Das Sendemodul und Empfangsmodul müssen aufeinander abgestimmt sein, damit der Monitor das Bild von der Kamera übertragen kann. Dies wurde werksseitig durchgeführt. System manuell mit dem Abgleichtaster abgleichen ➤ Drücken Sie den Abgleichtaster am Empfangsmodul (Abb. 7 2, Seite 5) innerhalb von 10 s dreimal (ca.
Page 30: Störungsbeseitigung
Störungsbeseitigung VT100DIG Störungsbeseitigung Störung Ursache Lösungsvorschlag Der Monitor zeigt die Das Sendemodul arbeitet Prüfen Sie die Spannungsversorgung. Meldung „NO SIGNAL“. nicht. Der Monitor zeigt die Das grüne und blaue Prüfen Sie Anschluss und Funktion der Meldung „REVERSE Kabel sind falsch Kamera.
Page 31: Entsorgung
VT100DIG Entsorgung Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. Technische Daten VT100DIG Artikelnummer: 9600000068 Frequenz: 2,400–2,483 GHz...
Page 32 Explication des symboles VT100DIG Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur. Sommaire 1 Explication des symboles ........... .32 2 Consignes de sécurité...
Page 33: Consignes De Sécurité Et Instructions De Montage
VT100DIG Consignes de sécurité et instructions de montage Consignes de sécurité et instructions de montage Le fabricant décline toute responsabilité pour des dommages dans les cas suivants : • des influences mécaniques et des surtensions ayant endommagé le matériel • des modifications apportées au produit sans autorisation explicite de la part du fabricant •...
Page 34 Consignes de sécurité et instructions de montage VT100DIG Lorsque vous débranchez le pôle négatif de la batterie, les mémoires volatiles de l’électronique de confort perdent toutes les données enregistrées. • Vous devez procéder à un nouveau réglage des données suivantes en fonction de l’équipe- ment du véhicule : –...
Page 35: Pièces Fournies
VT100DIG Pièces fournies Pièces fournies N° dans Quantité Désignation fig. 5, page 4 Module émetteur Module récepteur – – Matériel de fixation Usage conforme Le système radio PerfectView VT100DIG (n° d’art. 9600000068) permet la transmission sans fil des signaux entre la caméra et le moniteur pour les systèmes vidéo de recul PerfectView à partir de 2011.
Page 36 Description technique VT100DIG Éléments de commande Le module émetteur est équipé des éléments de commande suivants : N° dans Signification fig. 6, page 5 Raccordement de l’antenne Touche de réglage Affichage du mode de fonctionnement : • la DEL s’allume en rouge lors de la transmission des signaux •...
Page 37: Montage Du Système Radio
VT100DIG Montage du système radio Montage du système radio Outils nécessaires Pour la mise en place et le montage, vous devez disposer des outils suivants : • Jeu de mèches (fig. 1 1, page 3) • Perceuse (fig. 1 2, page 3) •...
Page 38 Montage du système radio VT100DIG Montage des modules ATTENTION ! Installez les modules à un endroit où ils ne risqueront en aucun cas de blesser les occupants du véhicule (p. ex. en cas de freinage violent ou d’accident). Veuillez respecter les consignes suivantes lors du montage : •...
Page 39: Raccordement Électrique Du Système Radio
VT100DIG Raccordement électrique du système radio Fixation de l’antenne (fig. 9, page 6) REMARQUE Montez toujours les antennes dans le même sens, p. ex. toutes les deux à la verticale. Ceci permet d'améliorer la transmission. ➤ Vous pouvez coller les antennes sur le module correspondant. Raccordement électrique du système radio Remarques générales concernant la pose des câbles REMARQUE...
Page 40 Raccordement électrique du système radio VT100DIG REMARQUE Les opérations d’étanchéification des ouvertures ne doivent être entreprises que lorsque tous les réglages de position de la caméra ont été effectués et que les longueurs de câbles de raccordement nécessaires sont définies. Raccordement électrique du module émetteur AVIS ! Respectez la polarité.
Page 41 VT100DIG Raccordement électrique du système radio Raccordement du module émetteur au feu de recul (non tension continue) REMARQUE • Seules les caméras CAM50C, CAM60CM ou CAM30C peuvent être utilisées avec cette variante de raccordement. • Sur certains véhicules, le feu de recul ne fonctionne que lorsque le contact est mis. Dans ce cas, vous devez mettre le contact pour déterminer la ligne positive et la ligne de masse.
Page 42: Réglage Du Système
Réglage du système VT100DIG Réglage du système REMARQUE Le module émetteur et le module récepteur doivent être réglés l’un sur l’autre pour que l’écran puisse diffuser l’image de la caméra. Cela a été effectué en usine. Réglage manuel du système avec la touche de réglage ➤...
Page 43: Dépannage
VT100DIG Dépannage Dépannage Dysfonctionnement Cause Solution proposée L'écran affiche le Le module émetteur ne Vérifiez l'alimentation électrique. message « NO fonctionne pas. SIGNAL ». L'écran affiche le mes- Le câble vert et le câble Vérifiez le raccordement et le sage « REVERSE FOR bleu sont mal raccordés.
Page 44: Retraitement
Retraitement VT100DIG Retraitement ➤ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet. Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
Page 45 VT100DIG Aclaración de los símbolos Lea detenidamente estas instrucciones antes de llevar a cabo la instalación y puesta en funcionamiento, y consérvelas en un lugar seguro. En caso de vender o entregar el pro- ducto a otra persona, entregue también estas instrucciones. Índice 1 Aclaración de los símbolos .
Page 46: Indicaciones De Seguridad Y Para El Montaje
Indicaciones de seguridad y para el montaje VT100DIG Indicaciones de seguridad y para el montaje El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes casos: • daños en el producto debido a influencias mecánicas y sobretensiones • modificaciones realizadas en el producto sin el expreso consentimiento del fabricante •...
Page 47 VT100DIG Indicaciones de seguridad y para el montaje Tenga en cuenta que al desembornar el polo negativo de la batería se perderán todos los datos almacenados en las memorias volátiles de la electrónica de confort. • Dependiendo del equipamiento del vehículo, deberá volver a ajustar los siguientes datos: –...
Page 48: Volumen De Entrega
Volumen de entrega VT100DIG Volumen de entrega N.º en Cantidad Denominación fig. 5, página 4 Módulo de emisión Módulo de recepción – – Material de fijación Uso adecuado El tramo de transmisión por radio PerfectView VT100DIG (artículo n.° 9600000068) cumple desde 2011 la función de transmisión inalámbrica de las señales entre la cámara y el monitor para el sistema de vídeo para marcha atrás PerfectView.
Page 49 VT100DIG Descripción técnica Elementos de mando En el módulo de emisión se encuentran los siguientes elementos de mando: N.º en Significado fig. 6, página 5 Conexión para antena Tecla de sincronización Indicador de modo de funcionamiento: • El LED se ilumina en rojo mientras se transmiten señales •...
Page 50: Montaje Del Tramo De Transmisión Por Radio
Montaje del tramo de transmisión por radio VT100DIG Montaje del tramo de transmisión por radio Herramientas necesarias Para realizar la instalación y el montaje son necesarias las siguientes herramientas: • Juego de brocas (fig. 1 1, página 3) • Taladradora (fig. 1 2, página 3) •...
Page 51 VT100DIG Montaje del tramo de transmisión por radio • Módulo de emisión: asegúrese de que puede colocar correctamente el cable de conexión hacia la cámara. • Módulo de recepción: asegúrese de que puede colocar correctamente el cable de conexión hacia el monitor. NOTA El módulo de emisión transmite la imagen y el sonido al módulo de recepción.
Page 52: Conexión Eléctrica Del Tramo De Transmisión Por Radio
Conexión eléctrica del tramo de transmisión por radio VT100DIG Conexión eléctrica del tramo de transmisión por radio Indicaciones generales para la instalación de cables NOTA • Para tender los cables de conexión utilice, siempre que sea posible, canales de paso originales u otras posibilidades, como por ejemplo, bordes del revestimiento, rejillas de ventilación o tapas de interruptores.
Page 53 VT100DIG Conexión eléctrica del tramo de transmisión por radio Conexión eléctrica del módulo de emisión ¡AVISO! Preste atención a la polaridad correcta. VT100DIG requiere algunos segundos para establecer la conexión digital por radio. Para mantener al mínimo este tiempo de inicio, debería conectar el módulo de emisión a una fuente de alimentación encendida de +12 V.
Page 54: Sincronización Del Sistema
Sincronización del sistema VT100DIG ¡AVISO! El cable verde no se debe utilizar. La sincronización entre el transmisor y el receptor solo es posible accionando el pulsador con la marcha atrás puesta. Conexión eléctrica del módulo de recepción ➤ Conecte el cable verde del módulo de recepción (fig. 7 .5, página 5) a la luz de marcha atrás.
Page 55: Solución De Averías
VT100DIG Solución de averías Sincronización del sistema con la marcha atrás Puede iniciar la sincronización de los módulos mediante la marcha atrás, cuando haya conectado el cable rojo del módulo de emisión al polo positivo conectado y el cable verde de los dos módulos a la luz de marcha atrás.
Page 56: Garantía Legal
Garantía legal VT100DIG Avería Causa Propuesta de solución Reproducción entrecortada de – Asegúrese de que las antenas imágenes o un triángulo amari- del módulo de emisión y del llo de advertencia en la pantalla. módulo de recepción estén firmemente conectadas. Controle las barras de recep- ción en el monitor.
Page 57: Datos Técnicos
VT100DIG Datos técnicos Datos técnicos VT100DIG Número de artículo: 9600000068 Frecuencia: 2,400 – 2,483 GHz Potencia de emisión del módulo de emisión: 10 mW Retardo de recepción: < 200 ms Alcance: 120 m, campo libre Trama de canales: 18,9 MHz Tasa de transmisión: máx.
Page 58 Explicação dos símbolos VT100DIG Por favor, leia atentamente este manual antes da montagem e colocação em funciona- mento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador. Índice 1 Explicação dos símbolos ........... .58 2 Indicações de segurança e de montagem .
Page 59: Indicações De Segurança E De Montagem
VT100DIG Indicações de segurança e de montagem Indicações de segurança e de montagem O fabricante não se responsabiliza por danos nos seguintes casos: • Danos no produto resultantes de influências mecânicas e sobretensões • Alterações ao produto sem autorização expressa do fabricante •...
Page 60 Indicações de segurança e de montagem VT100DIG Ao retirar o borne do pólo negativo da bateria todas as memórias voláteis da eletrónica de con- forto perdem os seus dados memorizados. • De acordo com a versão do veículo, terá de configurar novamente os seguintes dados: –...
Page 61: Material Fornecido
VT100DIG Material fornecido Material fornecido N.º na Quant. Designação fig. 5, página 4 Módulo de emissão Módulo de receção – – Material de fixação Utilização adequada O percurso de radiofrequência VT100DIG (artigo n.º 9600000068) cumpre desde 2011 a função de transmissão de sinais sem fios entre a câmara e o monitor para os sistemas de vídeo de marcha- atrás PerfectView.
Page 62 Descrição técnica VT100DIG Elementos de comando No módulo de emissão encontra os seguintes elementos de comando: N.º na Significado fig. 7, página 5 Conexão para antena Tecla de sincronização Indicador do modo de funcionamento: • O LED acende a vermelho quando são transmitidos sinais •...
Page 63: Montar Percurso De Radiofrequência
VT100DIG Montar percurso de radiofrequência Montar percurso de radiofrequência Ferramenta necessária Para a Instalação e montagem necessita das seguintes ferramentas: • Conjunto de brocas (fig. 1 1, página 3) • Berbequim (fig. 1 2, página 3) • Chave de parafusos (fig. 1 3, página 3) •...
Page 64 Montar percurso de radiofrequência VT100DIG • Módulo de receção: verifique se o cabo de conexão chega até ao monitor. OBSERVAÇÃO O módulo de emissão transmite imagem e som até ao módulo de receção. Para garantir um correto funcionamento, antes de realizar a montagem definitiva, verifique se a transmissão por radiofrequência é...
Page 65: Conexão Elétrica Do Percurso De Radiofrequência
VT100DIG Conexão elétrica do percurso de radiofrequência Conexão elétrica do percurso de radiofrequência Indicações gerais relativas à colocação dos cabos OBSERVAÇÃO • Utilize para a passagem do cabo de ligação se possível passagens originais ou outras possibilidades de passagem, p. ex. cantos de revestimento, grades de ventilação ou interruptores cegos.
Page 66 Conexão elétrica do percurso de radiofrequência VT100DIG Conexão elétrica do módulo de emissão NOTA! Tenha atenção à polaridade correta. O VT100DIG requer alguns segundos para estabelecer a conexão digital por radiofrequência. Para manter este tempo de início breve, deve conectar o módulo de emissão a uma fonte de alimentação com tensão de +12 V.
Page 67 VT100DIG Conexão elétrica do percurso de radiofrequência Conectar o módulo de emissão ao faróis de marcha-atrás (sem tensão contínua) OBSERVAÇÃO • Nesta variante de conexão apenas podem ser utilizadas as câmaras CAM50C, CAM60CM ou CAM30C. • Em certo tipo de veículos os faróis de marcha-atrás apenas funcionam com a ignição ligada.
Page 68: Sincronizar Sistema
Sincronizar sistema VT100DIG Sincronizar sistema OBSERVAÇÃO O módulo de emissão e o módulo de receção têm de estar sincronizados entre si para que o monitor possa transmitir as imagens da câmara. Esta sincronização foi efetuada na fábrica. Sincronização manual do sistema através da tecla de sincronização ➤...
Page 69: Resolução De Falhas
VT100DIG Resolução de falhas Resolução de falhas Falha Causa Sugestão de solução O monitor apresenta a O módulo de emissão Verifique a alimentação de tensão. mensagem “NO não funciona. SIGNAL”. O monitor apresenta a O cabo verde e vermelho Verifique a conexão e o funcionamento mensagem “REVERSE estão mal conectados.
Page 70: Eliminação
Eliminação VT100DIG Eliminação ➤ Sempre que possível, coloque o material de embalagem no respectivo contentor de recicla- gem. Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eli- minação aplicáveis.
Page 71 VT100DIG Spiegazione dei simboli Prima di effettuare il montaggio e la messa in funzione leggere accuratamente questo manuale di istruzioni, conservarlo e in caso di trasmissione del prodotto, consegnarlo all'utente successivo. Indice 1 Spiegazione dei simboli ........... . . 71 2 Indicazioni di sicurezza e di montaggio .
Page 72: Indicazioni Di Sicurezza E Di Montaggio
Indicazioni di sicurezza e di montaggio VT100DIG Indicazioni di sicurezza e di montaggio Il produttore non si assume nessuna responsabilità per danni nei seguenti casi: • danni al prodotto dovuti a influenze meccaniche o a sovratensioni • modifiche al prodotto senza esplicita autorizzazione del produttore •...
Page 73 VT100DIG Indicazioni di sicurezza e di montaggio Quando si stacca il polo negativo della batteria tutte le memorie volatili del sistema dell'elettronica per funzioni comfort perdono i dati memorizzati. • A seconda dell'equipaggiamento del veicolo devono essere reimpostati i seguenti dati per: –...
Page 74: Dotazione
Dotazione VT100DIG Dotazione N. in Quantità Denominazione fig. 5, pagina 4 Modulo trasmettitore Modulo ricevitore – – Materiale di fissaggio Uso conforme alla destinazione La tratta radio PerfectView VT100DIG (n. articolo 9600000068) serve per la trasmissione senza fili del segnale tra la telecamera e il monitor per i videosistemi di retromarcia PerfectView dall’anno 2011.
Page 75 VT100DIG Descrizione tecnica Elementi di comando Sul modulo trasmettitore si trovano i seguenti elementi di comando: N. alla Significato fig. 6, pagina 5 Allacciamento dell’antenna Tasto di calibrazione Visualizzazione della modalità di funzionamento: • il LED è illuminato di rosso quando i segnali vengono trasmessi •...
Page 76: Montaggio Della Tratta Radio
Montaggio della tratta radio VT100DIG Montaggio della tratta radio Attrezzi necessari Per l’installazione e il montaggio sono necessari i seguenti attrezzi: • Set di punte per trapano (fig. 1 1, pagina 3) • Trapano (fig. 1 2, pagina 3) • Cacciaviti (fig. 1 3, pagina 3) •...
Page 77 VT100DIG Montaggio della tratta radio • Modulo trasmettitore: assicurarsi che sia possibile posare il cavo di collegamento alla telecamera. • Modulo ricevitore: assicurarsi che sia possibile posare il cavo di collegamento al monitor. NOTA L’audio e il video vengono trasmessi dal modulo trasmettitore al modulo ricevitore. Per un corretto funzionamento controllare, prima del montaggio definitivo, se la trasmis- sione radio è...
Page 78: Allacciamento Elettrico Della Tratta Radio
Allacciamento elettrico della tratta radio VT100DIG Allacciamento elettrico della tratta radio Indicazioni generali per la posa dei cavi NOTA • Per il passaggio del cavo di allacciamento impiegare, a seconda delle possibilità, canaline originali o altri tipi di aperture, ad es. spigoli dei pannelli interni, griglie di aerazione oppure interruttori finti.
Page 79 VT100DIG Allacciamento elettrico della tratta radio Allacciamento elettrico del modulo trasmettitore AVVISO! Fare attenzione che la polarità sia corretta. A VT100DIG occorrono alcuni secondi per stabilire un collegamento digitale via radio. Per mantenere breve questo periodo iniziale, collegare il modulo trasmettitore a una sorgente di tensione +12 V collegata.
Page 80: Calibrazione Del Sistema
Calibrazione del sistema VT100DIG ➤ Collegare il cavo blu del modulo trasmettitore (fig. 6 5, pagina 5) al conduttore positivo del proiettore di retromarcia. ➤ Collegare l’allacciamento della telecamera (fig. 6 4, pagina 5) alla telecamera. AVVISO! Non usare il cavo verde. La calibrazione del trasmettitore e del ricevitore, mediante i pulsanti, è...
Page 81: Eliminazione Dei Disturbi
VT100DIG Eliminazione dei disturbi Calibrazione manuale del sistema con la retromarcia È possibile calibrare i moduli mediante la retromarcia se il cavo rosso del modulo trasmettitore è collegato al polo positivo inserito e il cavo verde di entrambi i moduli al proiettore di retromarcia. ➤...
Page 82: Garanzia
Garanzia VT100DIG Disturbo Causa Proposta di soluzione Riproduzione – Assicurarsi che le antenne del modulo disturbata delle ricevitore e del modulo trasmettitore immagini o trian- siano collegate in modo fisso. golo di segnala- Controllare le tacche di ricezione sul zione giallo sullo monitor.
Page 83: Specifiche Tecniche
VT100DIG Specifiche tecniche Specifiche tecniche VT100DIG Numero articolo: 9600000068 Frequenza: 2,400 – 2,483 GHz Potenza di trasmissione del modulo 10 mW trasmettitore: Ritardo di ricezione: < 200 ms Raggio d’azione: 120 m, campo libero Passo di canalizzazione: 18,9 MHz Frame rate: max 30 immagini/s Temperatura di esercizio: da –20 °C a +60 °C...
Page 84 Verklaring van de symbolen VT100DIG Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebrui- ker. Inhoudsopgave 1 Verklaring van de symbolen ..........84 2 Veiligheids- en montage-instructies.
Page 85: Veiligheids- En Montage-Instructies
VT100DIG Veiligheids- en montage-instructies Veiligheids- en montage-instructies De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade: • beschadiging van het product door mechanische invloeden en overspanningen • veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant •...
Page 86: Omvang Van De Levering
Omvang van de levering VT100DIG Instructies voor het instellen vindt u in de betreffende gebruiksaanwijzing. Neem bij de montage de volgende instructies in acht: VOORZICHTIG! • Bevestig de in het voertuig te monteren delen zodanig, dat deze in geen geval (hard remmen, verkeersongeval) los kunnen raken en tot verwondingen bij de inzitten- den van het voertuig kunnen leiden.
Page 87: Gebruik Volgens De Voorschriften
VT100DIG Gebruik volgens de voorschriften Gebruik volgens de voorschriften Het zendbereik PerfectView VT100DIG (artikelnr. 9600000068) is bestemd voor de draadloze overdracht van de signalen tussen camera en monitor voor de achteruitrijvideosystemen PerfectView vanaf 2011. Technische beschrijving Beschrijving van de werking Het zendbereik bestaat uit een zendmodule en een ontvangstmodule.
Page 88 Technische beschrijving VT100DIG Bedieningselementen Op de zendmodule vindt u de volgende bedieningselementen: Nr. in Betekenis afb. 6, pagina 5 Antenneaansluiting Afsteltoets Modus-weergave: • de LED brandt rood, als er signalen worden doorgegeven • de LED knippert rood, als de componenten worden afgesteld Camera-aansluiting Blauwe kabel (CAMERA POWER TRIGGER): Spanningsvoorziening camera en schakelingang voor beschermklep van CAM80 (zie...
Page 89: Zendbereik Monteren
VT100DIG Zendbereik monteren Zendbereik monteren Benodigd gereedschap Voor inbouw en montage heeft u de volgende gereedschappen nodig: • set boren (afb. 1 1, pagina 3) • boormachine (afb. 1 2, pagina 3) • schroevendraaier (afb. 1 3, pagina 3) • set ring- of steeksleutels (afb. 1 4, pagina 3) •...
Page 90 Zendbereik monteren VT100DIG • Ontvangstmodule: zorg ervoor dat u de aansluitkabel naar de monitor kunt plaatsen. INSTRUCTIE Beeld en geluid worden door de zendmodule aan de ontvangstmodule doorgege- ven. Voor een storingsvrije werking dient u voor de definitieve montage te controleren of de draadloze overdracht stabiel is.
Page 91: Zendbereik Elektrisch Aansluiten
VT100DIG Zendbereik elektrisch aansluiten Zendbereik elektrisch aansluiten Algemene instructies voor het aanleggen van kabels INSTRUCTIE • Gebruik voor de doorvoer van de aansluitkabels indien mogelijk originele doorvoe- ren of andere doorvoermogelijkheden, zoals bekledingsranden, ventilatieroosters of blinde schakelaars. Indien er geen doorvoeren aanwezig zijn, dient u voor de betreffende kabels bijbehorende gaten te boren.
Page 92 Zendbereik elektrisch aansluiten VT100DIG Zendmodule elektrisch aansluiten LET OP! Let op de juiste poling. VT100DIG heeft enkele seconden nodig om de digitale draadloze verbinding tot stand te brengen. Om deze starttijd kort te houden, dient u de zendmodule op een geschakelde +12-V-spanningsbron aan te sluiten.
Page 93: Systeem Afstellen
VT100DIG Systeem afstellen LET OP! De groene kabel mag niet worden gebruikt. Het afstellen van zender en ontvanger is alleen bij ingeschakelde achteruitversnelling via de toetsen mogelijk! Ontvangstmodule elektrisch aansluiten ➤ Sluit de groene kabel van de ontvangstmodule (afb. 7 5, pagina 5) aan op de achteruitrijschakelaar.
Page 94: Verhelpen Van Storingen
Verhelpen van storingen VT100DIG Systeem met de achteruitversnelling afstellen U kunt de afstelling van de modules via de achteruitversnelling starten als u de rode leiding van de zendmodule aan geschakelde plus en de groene leiding van beide modules aan het achteruitrij- licht aansluit.
Page 95: Garantie
VT100DIG Garantie Storing Oorzaak Voorstel tot oplossing Haperende beeldweer- – Controleer of de antennes van de gave of gele waarschu- ontvangstmodule en de zendmodule wingsdriehoek op het stevig zijn aangesloten. beeldscherm. Controleer de ontvangstbalkjes op de monitor. Als slechts één balkje wordt weergegeven, wijzig dan de positie van de zend- of ontvangstmodule.
Page 96: Afvoer
Afvoer VT100DIG Afvoer ➤ Laat het verpakkingsmateriaal indien mogelijk recyclen. Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften. Technische gegevens VT100DIG Artikelnummer: 9600000068 Frequentie: 2,400 – 2,483 GHz Zendvermogen zendmodule: 10 mW Ontvangstvertraging:...
Page 97 VT100DIG Forklaring af symbolerne Læs denne vejledning omhyggeligt igennem før installation og ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre. Indholdsfortegnelse 1 Forklaring af symbolerne ........... .97 2 Sikkerheds- og installationshenvisninger.
Page 98: Sikkerheds- Og Installationshenvisninger
Sikkerheds- og installationshenvisninger VT100DIG Sikkerheds- og installationshenvisninger Producenten påtager sig intet ansvar for skader i følgende tilfælde: • Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding • Ændringer på produktet uden udtrykkelig tilladelse fra producenten • Anvendelse til andre formål end dem, der er beskrevet i vejledningen Overhold sikkerhedshenvisningerne og pålæggene, der er foreskrevet af køretøjspro- ducenten og af automobilbranchen.
Page 99 VT100DIG Sikkerheds- og installationshenvisninger Overhold følgende henvisninger ved monteringen: FORSIGTIG! • Fastgør de dele, der er monteret i køretøjet, så de under ingen omstændigheder (hård opbremsning, trafikuheld) kan løsne sig og føre til kvæstelse af dem, der sid- der i køretøjet. •...
Page 100: Leveringsomfang
Leveringsomfang VT100DIG Leveringsomfang Nr. på Mængde Betegnelse fig. 5, side 4 Sendermodul Modtagermodul – – Fastgørelsesmateriale Korrekt brug Den trådløse forbindelse PerfectView VT100DIG (artikel-nr. 9600000068) anvendes til trådløs overførsel af signalerne mellem kamera og monitor til bakkamerasystemerne PerfectView fra 2011. Teknisk beskrivelse Funktionsbeskrivelse Den trådløse forbindelse består af et sendermodul og et modtagermodul.
Page 101 VT100DIG Teknisk beskrivelse Betjeningselementer På sendermodulet findes følgende betjeningselementer: Nr. på Betydning fig. 6, side 5 Antenne-tilslutning Justeringstast Visning af driftsart: • Lysdioden lyser rødt, når der overføres signaler • Lysdioden blinker rødt, når komponenterne justeres Kamera-tilslutning Blåt kabel (CAMERA POWER TRIGGER): Spændingsforsyning kamera og koblingsindgang for beskyttelsesklap på...
Page 102: Montering Af Den Trådløse Forbindelse
Montering af den trådløse forbindelse VT100DIG Montering af den trådløse forbindelse Nødvendigt værktøj Til installation og montering har du brug for følgende værktøj: • Sæt bor (fig. 1 1, side 3) • Boremaskine (fig. 1 2, side 3) • Skruetrækker (fig. 1 3, side 3) •...
Page 103: Elektrisk Tilslutning Af Den Trådløse Forbindelse
VT100DIG Elektrisk tilslutning af den trådløse forbindelse BEMÆRK Billede og lyd overføres fra sendermodulet til modtagermodulet. For at sikre en fejlfri funktion skal du før den endegyldige montering kontrollere, om den trådløse overfør- sel er stabil. Gå frem på følgende måde ved monteringen: ➤...
Page 104 Elektrisk tilslutning af den trådløse forbindelse VT100DIG Overhold derfor følgende henvisninger: • Hvis det er muligt, skal kablerne altid trækkes inde i køretøjet. Dér er de bedre beskyttet end uden på køretøjet. Hvis du alligevel trækker kablerne uden på køretøjet, skal de fastgøres sikkert (med ekstra kabelbindere, isoleringsbånd osv.).
Page 105 VT100DIG Elektrisk tilslutning af den trådløse forbindelse Tilslutning af sendermodulet til konstant spænding ➤ Tilslut det røde kabel på sendermodulet (fig. 6 7, side 5) til en forbundet plusledning, f.eks. til klemme 15. ➤ Tilslut det sorte kabel på sendermodulet (fig. 6 8, side 5) til stel (karosseri). ➤...
Page 106: Justering Af System
Justering af system VT100DIG Justering af system BEMÆRK Sendermodulet og modtagermodulet skal være justeret i forhold til hinanden, så monitoren kan overføres billedet fra kameraet. Det blev foretaget fra fabrikkens side. Manuel justering af system med justeringstasten ➤ Tryk tre gange på justeringstasten på modtagermodulet (fig. 7 2, side 5) inden for 10 sek (ca.
Page 107: Udbedring Af Fejl
VT100DIG Udbedring af fejl Udbedring af fejl Fejl Årsag Løsningsforslag Monitoren viser meldin- Sendermodulet fungerer Kontrollér spændingsforsyningen. gen „NO SIGNAL“. ikke. Monitoren viser meldin- Det grønne og blå kabel Kontrollér kameraets tilslutning og gen „REVERSE FOR er tilsluttet forkert. funktion. IMAGE“.
Page 108: Bortskaffelse
Bortskaffelse VT100DIG Bortskaffelse ➤ Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald. Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recy- clingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse. Tekniske data VT100DIG Artikelnummer:...
Page 109 VT100DIG Förklaring till symboler Läs igenom anvisningarna noga innan produkten monteras och används. Spara mon- terings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning. Innehållsförteckning 1 Förklaring till symboler ........... . . 109 2 Säkerhets- och installationsanvisningar .
Page 110: Säkerhets- Och Installationsanvisningar
Säkerhets- och installationsanvisningar VT100DIG Säkerhets- och installationsanvisningar Tillverkaren övertar inget ansvar för skador i följande fall: • skador på produkten, orsakade av mekanisk påverkan eller överspänning • ändringar som utförts utan uttryckligt medgivande från tillverkaren • ej ändamålsenlig användning Beakta säkerhetsanvisningarna och riktlinjerna från fordonstillverkaren samt reglerna för bilmekaniska arbeten! VARNING! Ej korrekt utförda anslutningar kan leda till kortslutning, som...
Page 111 VT100DIG Säkerhets- och installationsanvisningar Inställningarna beskrivs i respektive bruksanvisning. Beakta följande anvisningar vid monteringen: AKTA! • Fäst de delar som monteras i fordonet så att de inte kan lossna (t.ex. vid kraftiga bromsningar, trafikolyckor) och skada personerna i fordonet. • Fäst de delar av systemet som monteras under täckplattor el.dyl. på så sätt att de inte kan lossna, eller skada andra delar och ledningar resp.
Page 112: Leveransomfattning
Leveransomfattning VT100DIG Leveransomfattning Nr på Mängd Beteckning bild 5, sida 4 Sändarmodul Mottagarmodul – – Fastsättningsmaterial Ändamålsenlig användning Radiolänken PerfectView VT100DIG (artikelnr. 9600000068) används från och med 2011 för tråd- lös överföring av signaler mellan kamera och monitor för backvideosystem i serien PerfectView. Teknisk beskrivning Funktionsbeskrivning Radiolänken består av sändarmodul och en mottagarmodul.
Page 113 VT100DIG Teknisk beskrivning Reglage, detaljer Sändarmodulen har följande reglage: Nr på Betydelse bild 6, sida 5 Antennanslutning Justeringsknapp Visning av driftläge: • Lysdioden lyser rött vid signalöverföring • Lysdioden blinkar rött när komponenterna justeras Kameraanslutning Blå kabel (CAMERA POWER TRIGGER): Spänningskälla, kamera och brytaringång för skyddslock från CAM80 (se sida 116) Grön kabel (REVERSE TRIGGER): Styrledning för aktivering av justeringssignal...
Page 114: Montera Radiolänk
Montera radiolänk VT100DIG Montera radiolänk Verktyg För monteringen krävs följande verktyg: • Borrsats (bild 1 1, sida 3) • Borrmaskin (bild 1 2, sida 3) • Skruvmejsel (bild 1 3, sida 3) • En sats ringnycklar eller U-nycklar (bild 1 4, sida 3) •...
Page 115: Elektrisk Anslutning Av Radiolänken
VT100DIG Elektrisk anslutning av radiolänken ANVISNING Sändarmodulen överför bild och ljud till mottagarmodulen. För att systemet ska fungera utan störningar måste man kontrollera att överföringen av radiosignalerna är stabil innan den slutgiltiga monteringen görs. Montering, tillvägagångssätt: ➤ Sätt först fast modulerna provisoriskt på valt ställe. ➤...
Page 116 Elektrisk anslutning av radiolänken VT100DIG Beakta därför följande anvisningar: • Drag om möjligt alltid kablarna inne i fordonet, där de är bättre skyddade än på utsidan. Om kablarna dras på utsidan: se till att de sätts fast ordentligt (med extra kabelband, isolerings- band etc).
Page 117 VT100DIG Elektrisk anslutning av radiolänken Ansluta sändarmodulen till backljuset (ingen konstant spänningskälla) ANVISNING • Vid denna typ av anslutning kan endast kamerorna CAM50C, CAM60CM och CAM30C användas. • På en del fordon fungerar backljuset endast när tändningen är påslagen. Då måste man slå...
Page 118: Systemjustering
Systemjustering VT100DIG Systemjustering ANVISNING Sändamodulen och mottagarmodulen måste vara anpassade till varandra så att kameran kan överföra bilden till monitorn. De båda modulerna har anpassats på fabriken innan de levererades. Justera systemet manuellt med justeringsknappen ➤ Tryck tre gånger på justeringsknappen på mottagarmodulen (bild 7 2, sida 5) inom 10 s (ca 1 knapptryck per sekund).
Page 119: Åtgärdande Av Störningar
VT100DIG Åtgärdande av störningar Åtgärdande av störningar Orsak Lösning På monitorn visas medde- Sändarmodulen är inte Kontrollera spänningsförsörjningen. landet ”NO SIGNAL”. aktiverad. På monitorn visas medde- Den gröna och blåa Kontrollera anslutningen och landet ”REVERSE FOR kabeln har anslutits på ett kontrollera om kameran fungerar.
Page 120: Avfallshantering
Avfallshantering VT100DIG Avfallshantering ➤ Lämna om möjligt förpackningsmaterialet till återvinning. När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. Tekniska data VT100DIG Artikelnummer: 9600000068 Frekvens: 2,400 – 2,483 GHz Effekt, sändarmodul: 10 mW Mottagningsfördröjning: <...
Page 121 VT100DIG Symbolforklaringer Les bruksanvisningen nøye før du monterer og tar apparatet i bruk, og ta vare på den. Hvis produktet selges videre, må du sørge for å gi bruksanvisningen videre også. Innhold 1 Symbolforklaringer ............121 2 Råd om sikkerhet og montering.
Page 122: Råd Om Sikkerhet Og Montering
Råd om sikkerhet og montering VT100DIG Råd om sikkerhet og montering Produsenten tar i følgende tilfeller intet ansvar for skader: • Skader på produktet på grunn av mekanisk påvirkning og overspenninger • Endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten •...
Page 123 VT100DIG Råd om sikkerhet og montering Råd vedrørende innstilling finner du i relevant bruksanvisning. Vær oppmerksom på følgende ved montering: FORSIKTIG! • Fest delene som er montert i kjøretøyet, slik at de ikke under noen omstendighet (brå- bremsing, trafikkuhell) løsner og skader passasjerene. •...
Page 124: Leveringsomfang
Leveringsomfang VT100DIG Leveringsomfang Nr. i Antall Betegnelse fig. 5, side 4 Sendermodul Mottakermodul – – Festemateriell Tiltenkt bruk Den digitale radiolinken PerfectView VT100DIG (artikkelnr. 9600000068) brukes for trådløs over- føring av signaler mellom kamera og monitor for ryggevideosystemer PerfectView fra 2011. Teknisk beskrivelse Funksjonsbeskrivelse Radiolinken består av en sendermodul og en mottakermodul.
Page 125 VT100DIG Teknisk beskrivelse Betjeningselementer Du finner følgende betjeningselementer på sendermodulen: Nr. i Betydning fig. 6, side 5 Antenne-tilkobling Synkroniseringsknapp Driftsmåteindikering: • LED-lampen lyser rødt når signalene overføres • LED-lampen blinker rødt når komponentene er tilkoblet hverandre Kamera-tilkobling Blå kabel (CAMERA POWER TRIGGER): Spenningstilførsel kamera og koblingsinngang for beskyttelsesdeksel på...
Page 126: Montere Radiolinken
Montere radiolinken VT100DIG Montere radiolinken Nødvendig verktøy Til montering trenger du følgende verktøy: • Borsett (fig. 1 1, side 3) • Bormaskin (fig. 1 2, side 3) • Skrutrekker (fig. 1 3, side 3) • Ring- og fastnøkkelsett (fig. 1 4, side 3) •...
Page 127: Elektrisk Tilkobling Av Radiolinken
VT100DIG Elektrisk tilkobling av radiolinken MERK Bilde og lyd overføres fra sendermodulen til mottakermodulen. For å oppnå feilfri funksjon må du før endelig montasje kontrollere at overføringen er stabil. Ved montering går du fram på følgende måte: ➤ Fest modulen provisorisk på det planlagte montasjestedet. ➤...
Page 128 Elektrisk tilkobling av radiolinken VT100DIG Følg derfor disse rådene: • Legg alltid kabelen inne i kjøretøyet hvis det er mulig, der er de bedre beskyttet enn utenpå kjøretøyet. Hvis du likevel legger kablene utenpå kjøretøyet, må du sørge for at de festes sikkert (med ekstra kabelskjøtestykker, isolasjonsbånd osv.).
Page 129 VT100DIG Elektrisk tilkobling av radiolinken Koble sendermodulen til konstant spenning ➤ Koble den røde kabelen på sendermodulen (fig. 6 7, side 5) til en koblet plussledning, f.eks. på klemme 15 ➤ Koble den svarte kabelen på sendermodulen (fig. 6 8, side 5) til jord (karosseri). ➤...
Page 130: Synkronisering Av Systemet
Synkronisering av systemet VT100DIG Synkronisering av systemet MERK Sender- og mottakermodul må synkroniseres til hverandre slik at monitoren kan over- føre bildet fra kameraet. Dette er gjort på fabrikken. Manuell synkronisering med synkroniseringsknappen ➤ Trykk synkroniseringsknappen på mottakermodulen (fig. 7 2, side 5) tre ganger i løpet av 10 sekunder (ca.
Page 131: Feilretting
VT100DIG Feilretting Feilretting Feil Årsak Forslag til løsning Monitoren viser meldin- Sendermodulen arbei- Kontroller spenningsforsyningen. gen «NO SIGNAL». der ikke. Monitoren viser meldin- De grønne og blå Kontroller kameraets tilkobling og gen «REVERSE FOR kablene er feil tilkoblet. funksjon. IMAGE». Sendermodulen mottar ikke noe videosignal.
Page 132: Avhending
Avhending VT100DIG Avhending ➤ Lever emballasje til resirkulering så langt det er mulig. Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om depo- neringsforskrifter hos nærmeste resirkuleringsstasjon eller hos din faghandler. Tekniske data VT100DIG Artikkelnummer:...
Page 133 VT100DIG Symbolien selitys Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle. Sisällysluettelo 1 Symbolien selitys ............133 2 Turvallisuus- ja kiinnitysohjeita .
Page 134: Turvallisuus- Ja Kiinnitysohjeita
Turvallisuus- ja kiinnitysohjeita VT100DIG Turvallisuus- ja kiinnitysohjeita Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa: • tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot • tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset • käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen Noudata ajoneuvovalmistajan ja autoalan ammattipiirien antamia turvallisuusohjeita ja vaatimuksia! VAROITUS! Riittämättömät johtimet voivat aiheuttaa oikosulun, jonka takia...
Page 135 VT100DIG Turvallisuus- ja kiinnitysohjeita Asetusohjeita löydät kustakin käyttöohjeesta. Noudata asennuksessa seuraavia ohjeita: HUOMIO! • Kiinnitä ajoneuvoon asennettavat osat siten, etteivät ne missään tapauksessa (äkkijar- rutus, liikenneonnettomuus) irtoa ja johda matkustajien loukkaantumiseen. • Kiinnitä järjestelmän verhousten alle kiinnitettävät osat siten, että ne eivät voi irrota tai vahingoittaa muita osia ja johtimia tai haitata mitään ajoneuvon toimintoja (ohjaus, polkimet jne.) •...
Page 136: Toimituskokonaisuus
Toimituskokonaisuus VT100DIG Toimituskokonaisuus Määrä Nimitys kuva 5, sivulla 4 Lähetysmoduuli Vastaanottomoduuli – – Kiinnitysmateriaali Käyttötarkoitus Radiolinkki WAECO PerfectView VT100DIG (tuotenro 9600000068) on tarkoitettu signaalien langattomaan siirtoon peruutusvideojärjestelmiin WAECO PerfectView (mallivuodesta 2011 alkaen) kuuluvan kameran ja monitorin välillä. Tekninen kuvaus Toimintakuvaus Radiolinkin osat ovat lähetysmoduuli ja vastaanottomoduuli.
Page 137 VT100DIG Tekninen kuvaus Käyttölaitteet Lähetysmoduuli sisältää seuraavat käyttölaitteet: kuva 6, Merkitys sivulla 5 Antenniliitäntä Säätöpainike Toimintatavan näyttö: • punainen LED-valo palaa, jos signaalien siirto on käynnissä. • punainen LED-valo vilkkuu, jos komponenttien säätö on käynnissä. Kameraliitäntä Sininen johto (CAMERA POWER TRIGGER): Kameran jännitteensyöttö ja CAM80:n suojaläpän kytkentätulo (katso sivulla 141) Vihreä...
Page 138: Radiolinkin Asennus
Radiolinkin asennus VT100DIG Radiolinkin asennus Tarvittavat työkalut Kiinnittämiseen ja asentamiseen tarvitset seuraavia työkaluja: • Poranteräsarja (kuva 1 1, sivulla 3) • Porakone (kuva 1 2, sivulla 3) • Ruuvimeisseli (kuva 1 3, sivulla 3) • Lenkki- tai kiintoavainsarja (kuva 1 4, sivulla 3) •...
Page 139 VT100DIG Radiolinkin asennus • Vastaanottomoduuli: Varmista, että liitäntäjohdon vetäminen monitorin luo on mahdollista. OHJE Kuva ja ääni välittyvät lähetysmoduulista vastaanottomoduuliin. Jotta järjestelmä toimisi moitteettomasti, radioyhteyden häiriöttömyys on tarkastettava ennen lopullista asennusta. Suorita asennus seuraavasti: ➤ Kiinnitä moduulit väliaikaisesti suunniteltuun asennuspaikkaan. ➤...
Page 140: Radiolinkin Sähköliitännät
Radiolinkin sähköliitännät VT100DIG Radiolinkin sähköliitännät Yleisiä ohjeita johtojen vetämiseen OHJE • Pyri käyttämään liitäntäjohtojen asennuksen yhteydessä valmiina olevia läpivientejä tai muita läpivientimahdollisuuksia, kuten esim. verhouksen reunoja, tuuletusritilöitä tai puuttuvien kytkinten peitelevyjä. Jos läpivientipaikkoja ei ole, sinun täytyy porata kyseisiä johtoja vastaavat reiät. Varmista etukäteen, että porattavan reiän taustapuo- lella on riittävästi tilaa.
Page 141 VT100DIG Radiolinkin sähköliitännät Lähetysmoduulin sähköliitännät HUOMAUTUS! Noudata oikeaa napaisuutta. VT100DIG tarvitsee muutaman sekunnin aikaa digitaalisen radioyhteyden muodostamiseen. Jotta tämä käynnistysaika pysyisi mahdollisimman lyhyenä, lähetysmoduuli on syytä liittää kytkeytyvään +12 V:n jännitelähteeseen. Jos jatkuvaa jännitettä ei ole käytettävissä, lähetysmoduulin voi yhdistää peruutusvaloon.
Page 142: Järjestelmän Säätäminen
Järjestelmän säätäminen VT100DIG HUOMAUTUS! Vihreää johtoa ei saa käyttää. Lähettimen ja vastaanottimen sovittaminen on mahdollista painikkeella vain, kun peruutusvaihde on päällä! Vastaanottomoduulin sähköliitännät ➤ Yhdistä vastaanottomoduulin vihreä johto (kuva 7 5, sivulla 5) peruutuskytkimeen. ➤ Yhdistä vastaanottomoduulin musta johto (kuva 7 6, sivulla 5) maadoitukseen (koriin). ➤...
Page 143: Häiriöiden Poistaminen
VT100DIG Häiriöiden poistaminen Järjestelmän säätäminen peruutusvaihteen suhteen Voit käynnistää moduulien sovittamisen peruutusvaihteen avulla, kun yhdistät lähetinmoduulin punaisen johtimen kytkettyyn plussaan ja molempien moduulien vihreät johtimet peruutusvaloon. ➤ Kytke monitori päälle. ➤ Aktivoi sopiva kanava. ➤ Kytke peruutusvaihde kolme kertaa päälle ja pois päältä 10 sekunnin kuluessa. ✓...
Page 144: Tuotevastuu
Tuotevastuu VT100DIG Häiriö Ratkaisuehdotus Kuvatoisto on nykivää tai – Varmista, että vastaanottomoduulin ja ruudussa näkyy keltainen lähetysmoduulin antennit on yhdistetty varoituskolmio. moitteettomasti paikalleen. Tarkasta monitorista vastaanoton laa- dun osoittavien palkkien määrä. Jos näytössä on vain yksi palkki, muuta lähetin- tai vastaanottomoduulin paikkaa.
Page 145: Tekniset Tiedot
VT100DIG Tekniset tiedot Tekniset tiedot VT100DIG Tuotenumero: 9600000068 Taajuus: 2,400 – 2,483 GHz Lähetysmoduulin lähetysteho: 10 mW Vastaanoton viive: < 200 ms Kantama: 120 m, vapaakenttä Kanavaväli: 18,9 MHz Kuvataajuus: enintään 30 kuvaa/s Käyttölämpötila: –20 °C ... +60 °C Käyttöjännite: 12 –...
Page 146 Пояснение символов VT100DIG Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю. Оглавление 1 Пояснение символов ........... . . 146 2 Указания...
Page 147: Указания По Безопасности И Монтажу
VT100DIG Указания по безопасности и монтажу Указания по безопасности и монтажу Изготовитель не несет никакой ответственности за ущерб в следующих случаях: • Повреждения продукта из-за механических воздействий и перенапряжений • Изменения в продукте, выполненные без однозначного разрешения изготовителя • Использование в целях, отличных от указанных в данной инструкции Соблюдайте...
Page 148 Указания по безопасности и монтажу VT100DIG При отсоединении клеммы отрицательного полюса аккумуляторной батареи все энергозави- симые запоминающие устройства электроники систем комфорта теряют сохраненные в них данные. • В зависимости от оснащения автомобиля, вам придется заново настроить слежующие дан- ные: – Код радиоприемника –...
Page 149: Объем Поставки
VT100DIG Объем поставки Объем поставки № на Кол-во Наименование рис. 5, стр. 4 Передающий модуль Приемный модуль – – Крепежный материал Использование по назначению Устройство цифровой радиосвязи PerfectView VT100DIG (арт. №. 9600000068) служит для беспроводной передачи сигналов между камерой и монитором в видеосистемах заднего вида PerfectView с...
Page 150 Техническое описание VT100DIG Органы управления На передающем модуле имеются следующие органы управления: № на Значение рис. 6, стр. 5 Антенное гнездо Кнопка согласования Индикатор режима работы: • светодиод горит красным светом, когда передаются сигналы • светодиод мигает красным светом, когда идет настройка компо- нентов...
Page 151: Монтаж Устройства Цифровой Радиосвязи
VT100DIG Монтаж устройства цифровой радиосвязи Монтаж устройства цифровой радиосвязи Требуемый инструмент Для установки и монтажа требуется следующий инструмент: • Комплект сверл (рис. 1 1, стр. 3) • Дрель (рис. 1 2, стр. 3) • Отвертка (рис. 1 3, стр. 3) •...
Page 152 Монтаж устройства цифровой радиосвязи VT100DIG • Приемный модуль: Убедитесь в том, что можно проложить кабель к монитору. УКАЗАНИЕ Изображение и звук передаются от передающего модуля к приемному модулю. Для обеспечения бесперебойной работы необходимо перед окончательным монта- жом убедиться в стабильности радиопередачи. При...
Page 153: Присоединение К Электрической Цепи
VT100DIG Присоединение к электрической цепи Присоединение к электрической цепи Общие указания по прокладке кабелей УКАЗАНИЕ • Для ввода соединительных кабелей используйте, по возможности, оригиналь- ные вводы или другие сквозные отверстия, например, края обшивки, вентиляци- онные решетки или заглушки. Если сквозные отверстия отсутствуют, необходимо...
Page 154 Присоединение к электрической цепи VT100DIG Присоединение передающего модуля к электрической цепи ВНИМАНИЕ! Соблюдайте правильную полярность. VT100DIG требуется несколько секунд для установления цифровой радиосвязи. Для сокраще- ния времени запуска рекомендуется присоединять передающий модуль к включенному источ- нику напряжения +12 В. Если в распоряжении не имеется напряжения постоянной нагрузки, то можно...
Page 155 VT100DIG Присоединение к электрической цепи Присоединение передающего модуля к фаре заднего хода (нет постоянного напряжения) УКАЗАНИЕ • При таком варианте присоединения можно использовать только камеры CAM50C, CAM60CM и CAM30C. • В некоторых автомобилях фара заднего хода работает только при включенном зажигании.
Page 156: Настройка Системы
Настройка системы VT100DIG Настройка системы УКАЗАНИЕ Для того, чтобы монитор был в состоянии передавать изображение от камеры, передающий и приемный модуль должны быть согласованы друг с другом. Эта настройка была выполнена на заводе-изготовителе. Настройка системы вручную кнопкой согласования ➤ Нажмите кнопку согласования на приемном модуле (рис. 7 2, стр. 5) три раза в течение 10 секунд...
Page 157: Устранение Неисправностей
VT100DIG Устранение неисправностей Устранение неисправностей Неисправность Причина Вариант устранения На мониторе появляется Передающий модуль не Проверьте подачу электропитания. сообщение «NO работает. SIGNAL». На мониторе появляется Зеленый и синий кабели Проверьте присоединение и сообщение «REVERSE неправильно присоеди- работоспособность камеры. нены. FOR IMAGE». Передающий...
Page 158: Гарантия
Гарантия VT100DIG Гарантия Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструк- ции) или в торговую организацию. В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следу- ющие...
Page 159: Технические Данные
VT100DIG Технические данные Технические данные VT100DIG Арт. №: 9600000068 Частота: 2,400 – 2,483 ГГц Мощность передачи передающего модуля: 10 мВт Задержка приема: < 200 мс Радиус действия: 120 м, открытая зона Шаг каналов: 18,9 МГц Частота кадров: макс. 30 кадров/с Рабочая...
Page 160 Objaśnienia symboli VT100DIG Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy. Spis treści 1 Objaśnienia symboli ............160 2 Uwagi dotyczące bezpieczeństwa i montażu .
Page 161: Uwagi Dotyczące Bezpieczeństwa I Montażu
VT100DIG Uwagi dotyczące bezpieczeństwa i montażu Uwagi dotyczące bezpieczeństwa i montażu Producent nie odpowiada za szkody spowodowane: • uszkodzeniem produktu w sposób mechaniczny lub spowodowany przeciąźeniami elektrycz- nymi • zmianami dokonanymi w produkcie bez wyraźnej zgody producenta • użytkowaniem w celach innych niż opisane w niniejszej instrukcji Należy stosować...
Page 162 Uwagi dotyczące bezpieczeństwa i montażu VT100DIG Po odłączeniu bieguna ujemnego akumulatora może nastąpić utrata pamięci niektórych ustawień. • Wówczas konieczne jest ponowne ustawienie następujących danych (w zależności od wypo- sażenia pojazdu): – Kod radia – Zegar pojazdu – Zegar sterujący –...
Page 163: Zakres Dostawy
VT100DIG Zakres dostawy Zakres dostawy Nr na Ilość Nazwa rys. 5, strona 4 Moduł nadawczy Moduł odbiorczy – – Materiał mocujący Użytkowanie zgodne z przeznaczeniem Łącze radiowe PerfectView VT100DIG (nr art. 9600000068) służy do bezprzewodowej transmisji sygnałów pomiędzy kamerą a monitorem ułatwiającego cofanie systemu wideo PerfectView, od roku 2011.
Page 164 Opis techniczny VT100DIG Elementy obsługi Na module nadawczym znajdują się następujące elementy obsługi: Nr na Znaczenie rys. 6, strona 5 Przyłącze anteny Przycisk strojenia Wskaźnik trybu pracy: • Dioda LED świeci w kolorze czerwonym w trakcie transmisji sygnałów • Dioda LED miga w kolorze czerwonym w trakcie dostrajania elementów Przyłącze kamery Niebieski przewód (CAMERA POWER TRIGGER): Źródło zasilania...
Page 165: Montaż Łącza Radiowego
VT100DIG Montaż łącza radiowego Montaż łącza radiowego Potrzebne narzędzia Do montażu potrzebne są następujące narzędzia: • Zestaw wierteł (rys. 1 1, strona 3) • Wiertarka (rys. 1 2, strona 3) • Śrubokręty (rys. 1 3, strona 3) • Zestaw kluczy oczkowych lub szczękowych (rys. 1 4, strona 3) •...
Page 166 Montaż łącza radiowego VT100DIG • Moduł nadawczy: upewnić się, czy ułożenie przewodu przyłączeniowego kamery jest możliwe. • Moduł odbiorczy: upewnić się, czy ułożenie przewodu przyłączeniowego monitora jest możliwe. WSKAZÓWKA Obraz i dźwięk transmitowane są z modułu nadawczego do modułu odbiorczego. W celu zapewnienia niezawodnego działania, przed końcowym montażem należy sprawdzić, czy transmisja radiowa jest stabilna.
Page 167: Podłączanie Elektryczne Łącza Radiowego
VT100DIG Podłączanie elektryczne łącza radiowego Podłączanie elektryczne łącza radiowego Ogólne wskazówki dot. układania kabli WSKAZÓWKA • Do przeciągnięcia kabli przyłączeniowych w miarę możliwości należy użyć oryginal- nych przepustów lub innych przejść, jak np. krawędzie osłony, kratka wentylacyjna lub ślepy włącznik. W przypadku braku przepustów należy wywiercić na przewody odpowiednie otwory.
Page 168 Podłączanie elektryczne łącza radiowego VT100DIG Podłączanie elektryczne modułu nadawczego UWAGA! Zwracać uwagę na prawidłową biegunowość. Do nawiązania cyfrowego połączenia radiowego przez łącze VT100DIG potrzeba kilka sekund. W celu zachowania krótkiego czasu uruchamiania, moduł nadawczy należy podłączyć do źródła napięcia +12 V, dostępnego po włączeniu zapłonu. W przypadku braku dostępu do stale dostęp- nego napięcia, moduł...
Page 169 VT100DIG Podłączanie elektryczne łącza radiowego Podłączanie modułu nadawczego do świateł cofania (no napięcie stałe) WSKAZÓWKA • W tym wariancie podłączenia mogą być stosowane tylko kamery CAM50C, CAM60CM lub CAM30C. • W niektórych pojazdach światła cofania działają tylko przy włączonym zapłonie. Wówczas należy włączyć...
Page 170: Dostrajanie Systemu
Dostrajanie systemu VT100DIG Dostrajanie systemu WSKAZÓWKA W celu umożliwienia transmisji obrazu z kamery i monitora konieczne jest wzajemne dostrojenie modułu nadawczego i modułu odbiorczego. Jest ono wykonywane w zakładzie. Ręczne dostrajanie systemu za pomocą przycisku strojenia ➤ W ciągu 10 s trzykrotnie nacisnąć przycisk strojenia na module odbiorczym (około 1 naciśnię- cie przycisku na sekundę) (rys.
Page 171: Usuwanie Usterek
VT100DIG Usuwanie usterek Usuwanie usterek Usterka Przyczyna Proponowane rozwiązanie Na monitorze wyświe- \Moduł nadawczy nie Należy sprawdzić zasilanie. tlany jest komunikat„NO działa. SIGNAL”. Na monitorze wyświe- Nieprawidłowe podłą- Sprawdzić podłączenie i funkcję tlany jest komunikat czenie przewodu zielo- kamery. „REVERSE FOR nego i niebieskiego.
Page 172: Utylizacja
Utylizacja VT100DIG Utylizacja ➤ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu. Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji. Dane techniczne VT100DIG Numer artykułu: 9600000068...
Page 173 VT100DIG Vysvetlenie symbolov Pred montážou a uvedením do prevádzky si prosim pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku ďalšiemu používateľovi mu odovzdajte aj tento návod. Obsah 1 Vysvetlenie symbolov ............173 2 Pokyny k bezpečnosti a montáži .
Page 174: Pokyny K Bezpečnosti A Montáži
Pokyny k bezpečnosti a montáži VT100DIG Pokyny k bezpečnosti a montáži Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku: • Poškodenia produktu mechanickými vplyvmi a prepätiami • Zmeny produktu bez vyjadreného povolenia výrobcu • Použitie na iné účely ako sú účely uvedené v návode Dodržiavajte bezpečnostné...
Page 175 VT100DIG Pokyny k bezpečnosti a montáži Pri odpojení záporného pólu batérie stratia všetky prechodné pamäte komfortnej elektroniky svoje uložené údaje. • V závislosti od vyhotovenia vozidla je potrebné znova nastaviť nasledovné údaje: – Kód rádia – Hodiny vozidla – Spínacie hodiny –...
Page 176: Obsah Dodávky
Obsah dodávky VT100DIG Obsah dodávky Č. na Množstvo Označenie obr. 5, strane 4 Vysielací modul Prijímací modul – – Upevňovací materiál Používanie v súlade s určením Rádiorelé spojenie PerfectView VT100DIG (č. výrobku 9600000068) slúži na bezkáblový prenos signálov medzi kamerou a monitorom pre videosystémy cúvania PerfectView od 2011. Technický...
Page 177 VT100DIG Technický opis Ovládacie prvky Na vysielacom module nájdete nasledujúce ovládacie prvky: Č. na Význam obr. 6, strane 5 Pripojenie antény Zlaďovacie tlačidlo Zobrazenie prevádzkového stavu: • LED svieti načerveno, keď sa prenášajú signály • LED bliká načerveno, keď sa zlaďujú komponenty Pripojenie kamery Modrý...
Page 178: Montáž Rádiorelé Spojenia
Montáž rádiorelé spojenia VT100DIG Montáž rádiorelé spojenia Potrebné náradie Na zabudovanie a montáž potrebujete nasledovné náradie: • Súprava vrtákov (obr. 1 1, strane 3) • Vŕtačka (obr. 1 2, strane 3) • Skrutkovač (obr. 1 3, strane 3) • Súprava prstencových alebo otvorených kľúčov (obr. 1 4, strane 3) •...
Page 179 VT100DIG Montáž rádiorelé spojenia • Prijímací modul: Uistite sa, že môžete položiť pripájací kábel k monitoru. POZNÁMKA Obraz a tón sa prenesú z vysielacieho modulu k prijímaciemu modulu. Pre bezchybné fungovanie musíte pred definitívnou montážou skontrolovať, či je rádiový prenos sta- bilný.
Page 180: Elektrické Pripojenie Rádiorelé Spojenia
Elektrické pripojenie rádiorelé spojenia VT100DIG Elektrické pripojenie rádiorelé spojenia Všeobecné inštrukcie týkajúce sa uloženia kábla POZNÁMKA • Na prechod prípojného kábla použite podľa možností originálne priechodky alebo iné možnosti prechodu napr. obloženie hrán, ventilačné mriežky alebo slepé spí- nače. Ak nie sú k dispozícii žiadne prechody, musia sa pre káble vyvŕtať vhodné otvory.
Page 181 VT100DIG Elektrické pripojenie rádiorelé spojenia Elektrické pripojenie vysielacieho modulu POZOR! Dávajte pozor na správnu polaritu. VT100DIG potrebuje niekoľko sekúnd na vybudovanie digitálneho rádiového spojenia. Aby ste dosiahli krátky spúšťací čas, mali by ste vysielací modul pripojiť k zapojenému + 12 V zdroju napätia.
Page 182 Elektrické pripojenie rádiorelé spojenia VT100DIG Pripojenie vysielacieho modulu k spätnému svetlometu (k nepretržitému napätie) POZNÁMKA • Pri tomto variante pripojenia sa môžu používať len kamery CAM50C, CAM60CM alebo CAM30C. • Na niektorých vozidlách fungujú spätné svetlomety len vtedy, keď je zapnuté zapaľovanie.
Page 183: Zladenie Systému
VT100DIG Zladenie systému Zladenie systému POZNÁMKA Vysielací modul a prijímací modul musia byť vzájomne zosúladené, aby mohol monitor prenášať obraz z kamery. Toto sa vykonalo pri výrobe. Ručné zladenie systému pomocou zlaďovacieho tlačidla ➤ Stlačte zlaďovacie tlačidlo na prijímacom module (obr. 7 2, strane 5) počas 10 s trikrát (cca 1 stlačenie za sekundu).
Page 184: Odstránenie Poruchy
Odstránenie poruchy VT100DIG Odstránenie poruchy Porucha Príčina Návrh riešenia Na monitore sa zobrazí Vysielací modul Skontrolujte napájanie napätím. hlásenie „NO SIGNAL“. nepracuje. Na monitore sa zobrazí Zelený a modrý kábel je Skontrolujte pripojenie a funkciu hlásenie „REVERSE nesprávne zapojený. kamery. FOR IMAGE“.
Page 185: Likvidácia
VT100DIG Likvidácia Likvidácia ➤ Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu. Keď výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie. Technické údaje VT100DIG Číslo výrobku: 9600000068 Frekvencia:...
Page 186 Vysvětlení symbolů VT100DIG Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli. Obsah 1 Vysvětlení symbolů ............186 2 Bezpečnostní...
Page 187: Bezpečnostní Pokyny A Pokyny K Instalaci
VT100DIG Bezpečnostní pokyny a pokyny k instalaci Bezpečnostní pokyny a pokyny k instalaci V následujících případech nepřebírá výrobce žádné záruky za škody: • Poškození výrobku působením mechanických vlivů a přepětí • Změna výrobku bez výslovného souhlasu výrobce • Použití k jiným účelům, než jsou popsány v tomto návodu Dodržujte předepsané...
Page 188 Bezpečnostní pokyny a pokyny k instalaci VT100DIG Při odpojování záporného pólu baterie dojde v dočasné paměti systémů komfortní elektroniky ke ztrátě uložených dat. • V závislosti na vybavení vozidla musíte znovu nastavit následující data: – Kód rádia – Hodiny ve vozidle –...
Page 189: Obsah Dodávky
VT100DIG Obsah dodávky Obsah dodávky Č. Množství Název obr. 5, strana 4 Vysílací modul Modul přijímače – – Upevňovací materiál Použití v souladu s určením Zařízení k přenosu digitálního rádiového signálu PerfectView VT100DIG (výr. č. 9600000068) slouží k bezdrátovému přenosu signálů mezi kamerou a monitorem systému couvací kamery PerfectView od r.
Page 190 Technický popis VT100DIG Ovládací prvky Na modulu vysílače naleznete následující ovládací prvky: Č. Význam obr. 6, strana 5 Připojení antény Ladicí tlačítko Zobrazení provozního režimu: • Kontrolka LED svítí červeně během přenosu signálů • Kontrolka LED bliká červeně, pokud probíhá nulování komponentů Přípojka kamery Modrý...
Page 191: Montáž Přenosového Zařízení
VT100DIG Montáž přenosového zařízení Montáž přenosového zařízení Potřebné nástroje K instalaci a montáži potřebujete následující nástroje: • Sada vrtáků (obr. 1 1, strana 3) • Vrtačka (obr. 1 2, strana 3) • Šroubovák (obr. 1 3, strana 3) • Sada očkových nebo otevřených klíčů (obr. 1 4, strana 3) •...
Page 192: Elektrické Připojení Přenosového Zařízení
Elektrické připojení přenosového zařízení VT100DIG • Modul přijímače: Zajistěte možnost připojení přívodního kabelu k monitoru. POZNÁMKA Modul vysílače přenáší obraz a zvuk do modulu přijímače. K zajištění bezvadné funkce musíte před konečnou montáží zkontrolovat, zda je rádiový přenos stabilní. Při montáži postupujte takto: ➤...
Page 193 VT100DIG Elektrické připojení přenosového zařízení Dodržujte proto následující pokyny: • Podle možností pokládejte kabely vždy uvnitř vozidla, protože tam jsou lépe chráněny než zvenčí vozidla. Pokud kabely i přesto instalujete zvenčí vozidla, dbejte na bezpečné upevnění (použitím vázacích pásek na kabely, izolační pásky apod.). •...
Page 194 Elektrické připojení přenosového zařízení VT100DIG Připojení modulu vysílače k trvalému napětí ➤ Připojte červený kabel modulu vysílače (obr. 6 7, strana 5) ke spínanému kladnému vodiči, např. svorka 15. ➤ Připojte černý kabel modulu vysílače (obr. 6 8, strana 5) ke kostře (karoserie). ➤...
Page 195: Naladění Systému
VT100DIG Naladění systému Naladění systému POZNÁMKA Modul vysílače a modul přijímače musejí být vzájemně sladěny tak, aby mohl monitor přenášet obraz z kamery. Naladění bylo provedeny z výroby. Ruční naladění systému pomocí ladicího tlačítka ➤ Stiskněte třikrát po sobě během 10 s ladicí tlačítko na modulu přijímače (cca 1 stisknutí tlačítka za vteřinu) (obr.
Page 196: Odstraňování Poruch A Závad
Odstraňování poruch a závad VT100DIG Odstraňování poruch a závad Porucha Příčina Návrh řešení Na monitoru se zobrazí Modul vysílače Zkontrolujte napájení. hlášení „NO SIGNAL“. nepracuje. Na monitoru se zobrazí Nesprávně připojený Zkontrolujte připojení a funkci kamery. hlášení „REVERSE FOR zelený a modrý kabel. IMAGE“.
Page 197: Likvidace
VT100DIG Likvidace Likvidace ➤ Obalový materiál likvidujte v odpadu určeném k recyklaci. Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních cent- rech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu. Technické údaje VT100DIG Číslo výrobku: 9600000068 Frekvence: 2,400 –...
Page 198 Szimbólumok magyarázata VT100DIG Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is. Tartalomjegyzék 1 Szimbólumok magyarázata ..........198 2 Biztonsági és beszerelési tudnivalók .
Page 199: Biztonsági És Beszerelési Tudnivalók
VT100DIG Biztonsági és beszerelési tudnivalók Biztonsági és beszerelési tudnivalók A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget: • a termék mechanikai behatások és túlfeszültségek miatti sérülése • a termék kifejezett gyártói engedély nélküli módosítása • az útmutatóban leírt céloktól eltérő felhasználás Vegye figyelembe a járműgyártó...
Page 200 Biztonsági és beszerelési tudnivalók VT100DIG A beállításokra vonatkozó megjegyzések a vonatkozó üzemeltetési útmutatóban találhatók. A szerelés során vegye figyelembe a következő megjegyzéseket: VIGYÁZAT! • A járműben felszerelt alkatrészeket úgy rögzítse, hogy azok semmilyen körülmények között (éles fékezés, közlekedési baleset) ne szabadulhassanak el és ne okozhassák a jármű...
Page 201: Szállítási Terjedelem
VT100DIG Szállítási terjedelem Szállítási terjedelem Szám Mennyiség Megnevezés 5. ábra, 4. oldal Adóegység Vevőegység – – Rögzítőanyag Rendeltetésszerű használat A PerfectView VT100DIG (cikksz. 9600000068) rádiós szakasz 2011 óta a kamera és a monitor közötti jelátvitelre szolgál a PerfectView tolatókamera-rendszerek esetében. Műszaki leírás Működési leírás A rádiós szakasz egy adó- és egy vevőegységből áll.
Page 202 Műszaki leírás VT100DIG Kezelőelemek Az adóegységen a következő kezelőelemeket találja: Szám Jelentés 7. ábra, 5. oldal Antennacsatlakozó Kiegyenlítő gomb Üzemmód kijelzése: • A LED pirosan világít, ha jelátvitel történik. • A LED pirosan villog, amikor a komponensek kiegyenlítése folyik. Kameracsatlakozó Kék kábel (CAMERA POWER TRIGGER): Kamera feszültségellátása és CAM80 védősapka kapcsolási bemenete (lásd 206.
Page 203: Rádiós Szakasz Felszerelése
VT100DIG A rádiós szakasz felszerelése A rádiós szakasz felszerelése Szükséges szerszám A beépítéshez és szereléshez a következő szerszámok szükségesek: • Fúrókészlet (1. ábra 1, 3. oldal) • Fúrógép (1. ábra 2, 3. oldal) • Csavarhúzó (1. ábra 3, 3. oldal) •...
Page 204 A rádiós szakasz felszerelése VT100DIG MEGJEGYZÉS A kép és a hang továbbítása az adóegységtől a vevőegységhez történik. A kifogástalan működés érdekében a végleges szerelés előtt ellenőrizze, hogy stabil-e a rádiófrekvenciás jelátvitel. A szerelés során a következő módon járjon el: ➤ Szerelje fel ideiglenesen a modulegységeket a tervezett beszerelési helyre. ➤...
Page 205: Rádiós Szakasz Elektromos Csatlakoztatása
VT100DIG A rádiós szakasz elektromos csatlakoztatása A rádiós szakasz elektromos csatlakoztatása A kábelvezetésre vonatkozó általános útmutatások MEGJEGYZÉS • A csatlakozókábelek átvezetésénél lehetőség szerint eredeti átvezetéseket vagy más átvezetési lehetőségeket használjon (például burkolóéleket, szellőzőrácsokat vagy vakkapcsolókat). Ha nincsenek átvezetések, akkor az adott kábelekhez megfelelő...
Page 206 A rádiós szakasz elektromos csatlakoztatása VT100DIG Az adóegység elektromos csatlakoztatása FIGYELEM! Ügyeljen a helyes polaritásra. A VT 100DIG készüléknek pár másodpercre van szüksége a digitális rádiófrekvenciás kapcsolat lét- rehozásához. Az indítási idő rövidsége érdekében az adóegységet lehetőleg egy kapcsolt +12 voltos feszültségforráshoz csatlakoztassa. Ha nem áll rendelkezésre állandó feszültségforrás, akkor az adóegységet a tolatófényszóróhoz is csatlakoztathatja.
Page 207 VT100DIG A rádiós szakasz elektromos csatlakoztatása Adóegység csatlakoztatása a tolatófényszóróhoz (nincs állandó feszültségforrás) MEGJEGYZÉS • Ehhez a csatlakoztatási formához csak a CAM50C, CAM60CM vagy CAM30C kamerák használhatók fel. • Bizonyos járműveknél a tolatófényszóró csak bekapcsolt gyújtásnál működik. Ilyen esetben a gyújtást – a plusz és a testvezeték meghatározásához – be kell kapcsolni. •...
Page 208: Rendszer Kiegyenlítése
A rendszer kiegyenlítése VT100DIG A rendszer kiegyenlítése MEGJEGYZÉS Az adó- és vevőegységet egymáshoz kell hangolni ahhoz, hogy a monitor át tudja venni a képet a kamerától. Ezt gyárilag elvégezték. A rendszer kiegyenlítése manuálisan a kiegyenlítő gombbal ➤ 10 másodpercen belül háromszor nyomja meg a kiegyenlítő gombot a vevőegységen (7.
Page 209: Üzemzavar-Elhárítás
VT100DIG Üzemzavar-elhárítás Üzemzavar-elhárítás Hiba Megoldási javaslat A monitoron ez az üzenet Az adóegység nem Ellenőrizze a feszültségellátást. jelenik meg: működik. „NO SIGNAL”. A monitoron ez az üzenet A zöld és a kék kábel Ellenőrizze a kamera csatlakozását és jelenik meg: „REVERSE rosszul lett csatlakoztatva.
Page 210: Ártalmatlanítás
Ártalmatlanítás VT100DIG Ártalmatlanítás ➤ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye. Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmat- lanítási előírásokkal kapcsolatosan. Műszaki adatok VT100DIG Cikkszám: 9600000068 Frekvencia: 2,400 –...
Page 211 AUSTRALIA BRAZIL FRANCE Dometic Australia Pty. Ltd. Dometic DO Brasil LTDA Dometic SAS 1 John Duncan Court Avenida Paulista 1754, conj. 111 ZA du Pré de la Dame Jeanne Varsity Lakes QLD 4227 SP 01310-920 Sao Paulo B.P. 5  1800 212121 ...
Page 212  +46 31 7341101 Mail: info@dometic.jp Mail: info@dometic.pt Mail: info@dometicgroup.se MEXICO RUSSIA SWITZERLAND Dometic Mx, S. de R. L. de C. V. Dometic RUS LLC Dometic Switzerland AG Riedackerstrasse 7a Circuito Médicos No. 6 Local 1 Komsomolskaya square 6-1 Colonia Ciudad Satélite RU-107140 Moscow CH-8153 Rümlang...

Dometic PERFECTVIEW VT 100DIG Instructions De Montage Et De Service

English

Deutsch

Français

Español

Português

Italiano

Dutch

Dansk

Svenska

Norsk

Suomi

Русский

Polski

Slovenčina

Čeština

Les langues disponibles

Liens rapides

Chapitres

Dépannage

Manuels Connexes pour Dometic PERFECTVIEW VT 100DIG

Sommaire des Matières pour Dometic PERFECTVIEW VT 100DIG

Table des Matières
