5.2.1 E/S (Périphériques Scoreboards et Data handling)

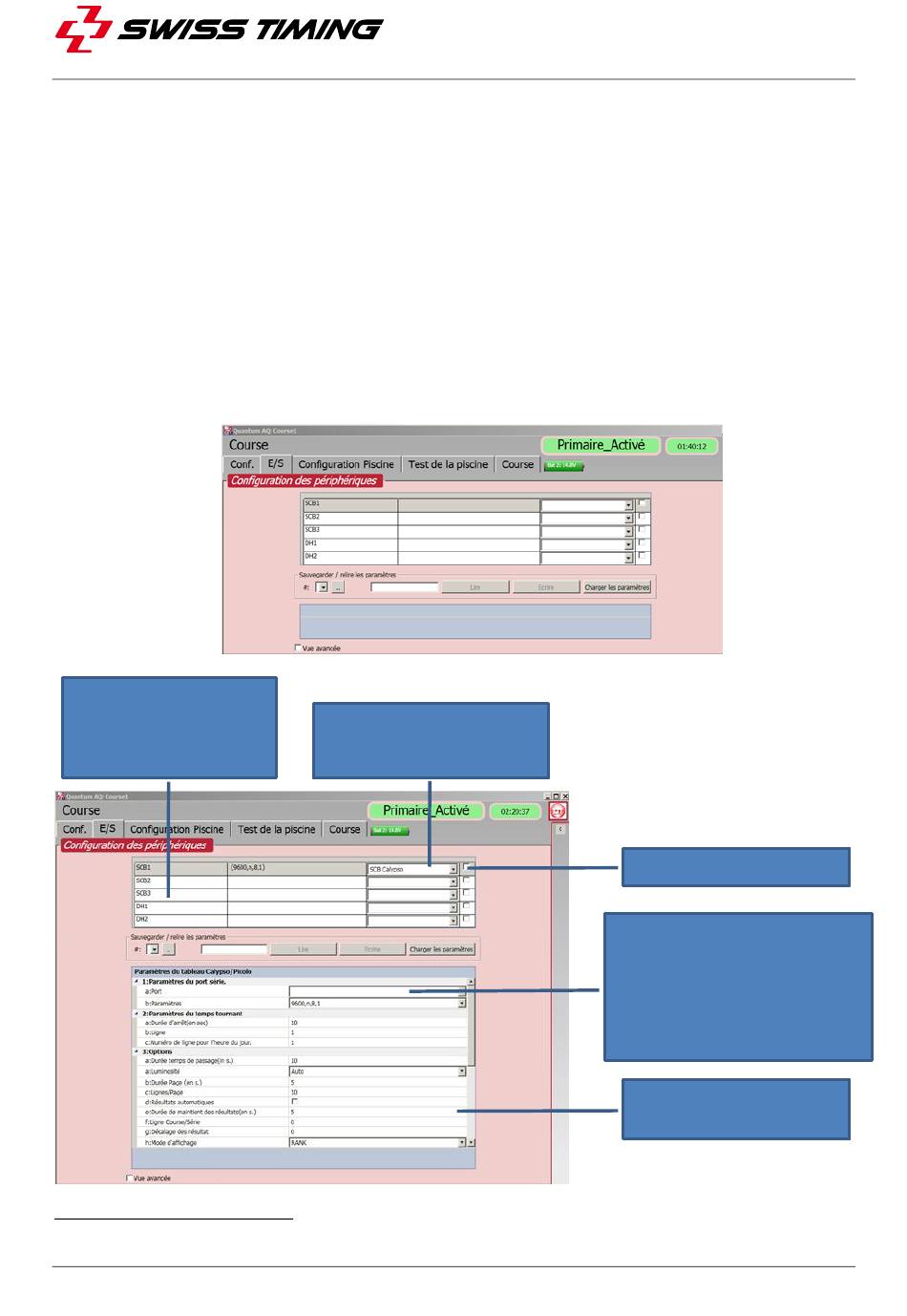

Pour la sélection et la configuration des connexions avec le tableau et le data handling. Pour
ajouter une nouvelle configuration dans une ligne libre, cliquer sur le menu déroulant. Pour
changer une ligne existante, cliquer dessus afin de l'activer.
Les options sont différentes selon le choix effectué. Les plus communs sont, pour les tableaux,
Alpha pour les systèmes Galactica et Calypso pour les tableaux numériques de Swiss Timing. Sur
Quantum Primary, sélectionner Serial1 ou Serial2 pour le port de sortie. Sur Quantum Primary et
Secondary, ajouter Serial3 et Serial4
tous les autres paramétrages qui n'auront ainsi pas besoin d'être modifiés.
Alpha contient d'autres paramètres permettant d'ajuster les modèles pour chaque écran.
L'activation du nom du modèle affiche les paramètres additionnels en dessous de la fenêtre.
Pour le Data handling, pour Hytek insérer le nom du dossier partagé et la valeur Data Set, pour
les dossiers Lst, insérer le nom du dossier de travail. Cocher la case correspondante afin d'activer
l'E/S choisi.
Nom de l'E/S
Double cliquer
éditer et changer le
nom
1
Serial 4 n'est pas affiché si l'échange de données bi-directionel est requis
Page 12
1 . Des valeurs par défaut s'inscrivent automatiquement dans
pour
Type de l'E/S
Sélectionner le protocole
dans le menu déroulant
3480.509.01
Activer l'E/S
Quantum Primary:
Sélectionnner Serial 1 ou 2
Quantum
Primary/Secondary:
Sélectionner Serial 1 à 4
Paramétrages pour l'E/S
sélectionné.
