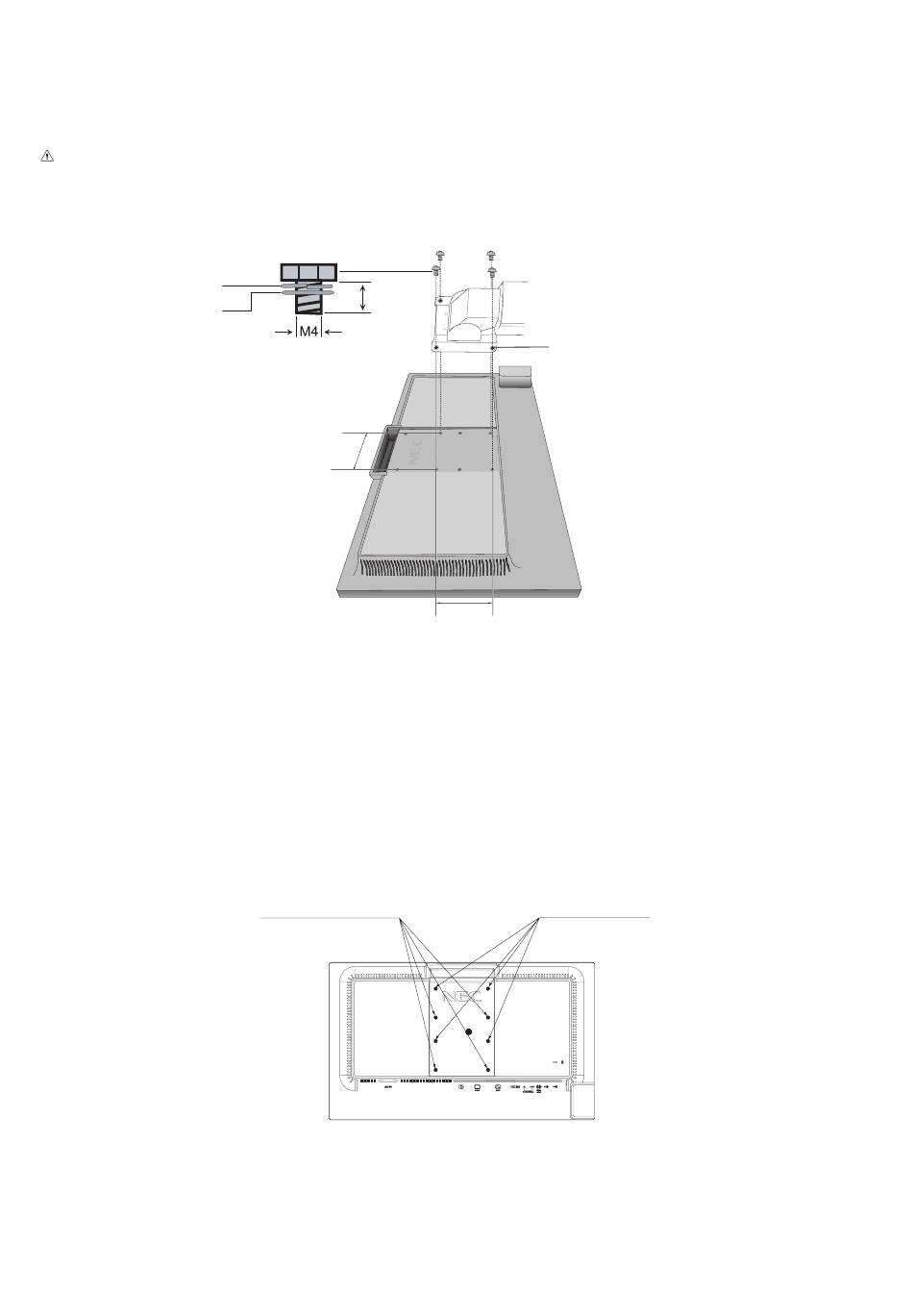

Montage du bras flexible

Ce moniteur LCD est conçu pour être utilisé avec un bras flexible.
1. Suivez les instructions de la partie Comment retirer le support du moniteur pour retirer le support.
2. Utilisez les 4 vis retirées du support, ou celles mentionnées, pour fixer le bras au moniteur (Figure F.1).
ATTENTION : utilisez UNIQUEMENT les 4 vis retirées du support ou celles mentionnées (Figure F.1) pour éviter
d'endommager ce dernier, ou le moniteur.
Afin de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras garantissant
la stabilité nécessaire en fonction du poids du moniteur. Le moniteur LCD doit être uniquement utilisé avec un
bras homologué (par exemple, portant la marque TUEV GS).
Rondelle de blocage
Rondelle plate
Trous VESA supplémentaires pour une position de moniteur plus basse
Les 4 trous VESA supplémentaires permettent aux utilisateurs de régler la partie supérieure du moniteur à une hauteur
inférieure à celle qui est possible avec la configuration d'origine du support du moniteur. Il est possible de fixer le support du
moniteur à une position inférieure en insérant les 4 vis dans les trous VESA.
REMARQUE : 1. La fonction d'inclinaison du moniteur peut ne pas fonctionner correctement lorsque celui-ci est fixé aux trous
VESA pour la position plus basse.
2. La fonction de pivotement du moniteur ne doit pas être utilisée lorsque celui-ci est fixé aux trous VESA pour
la position plus basse.
12 mm
100 mm
Poids de l'assemblage du LCD : 3,7 kg (EA224WMi)
Figure F.1
4 vis (M4)
(Profondeur maxi : 8,5 mm)
Français-12
Épaisseur de la fixation (bras)
2~3,2 mm
100 mm
4,0 kg (EA234WMi)
4 trous VESA
supplémentaires
12
