Montage du bras flexible
Ce moniteur LCD est conçu pour être utilisé avec un bras flexible.
1. Suivez les instructions relatives au démontage du support du moniteur.

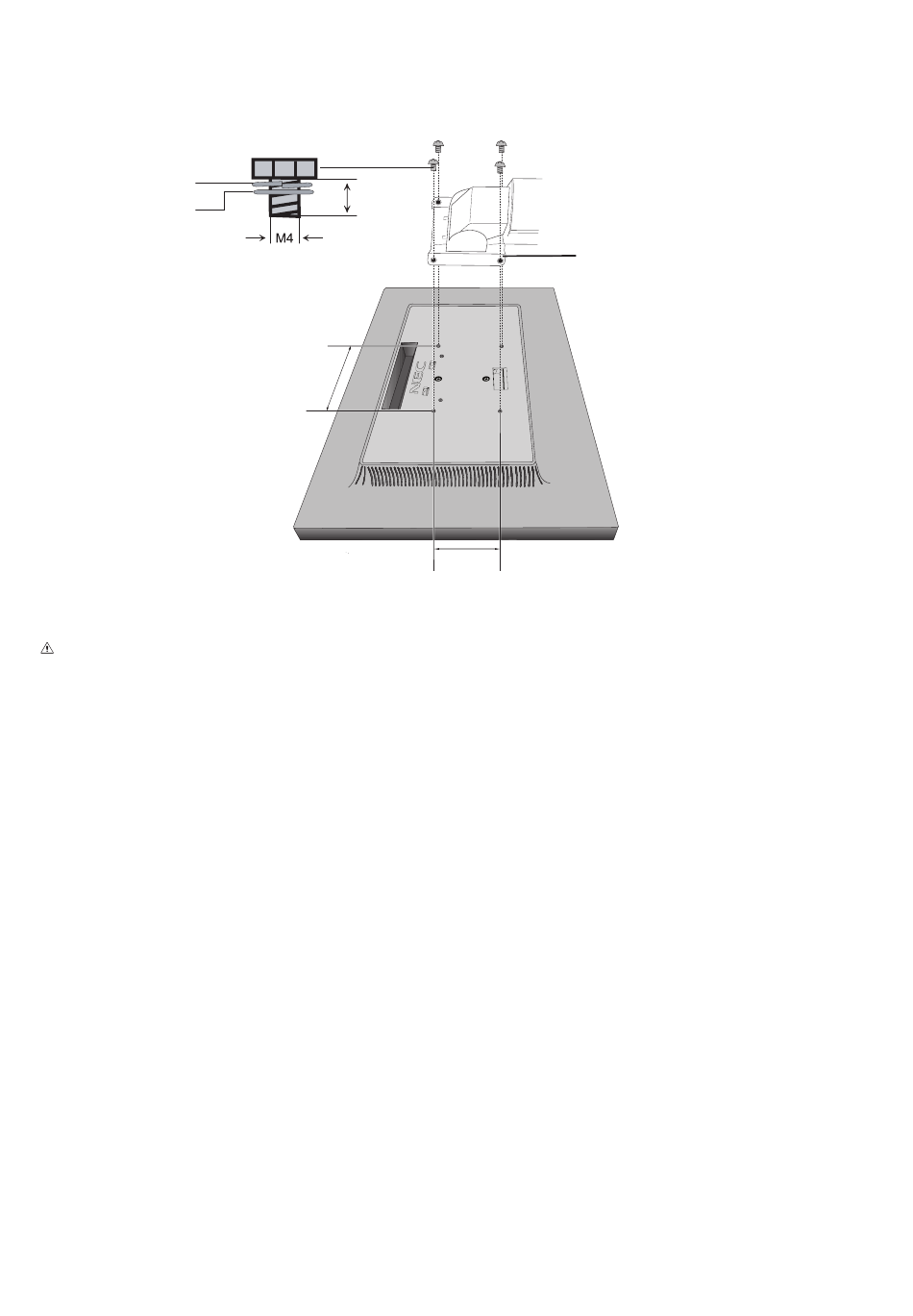

2. Utilisez les 4 vis recommandées pour fixer le bras au moniteur (Figure F.1).
Rondelle de blocage
Rondelle plate
ATTENTION : utilisez UNIQUEMENT les 4 vis M4 lors du montage, afin de ne pas endommager le moniteur et le support.
Conformément aux exigences en matière de sécurité, le moniteur doit être monté sur un bras garantissant
sa stabilité en fonction de son poids. Le moniteur LCD doit uniquement être utilisé avec un bras homologué
(par exemple, comportant la mention TUEV GS).
Serrez toutes les vis (force de montage recommandée : de 98 à 137 N•cm).
La fixation du bras doit être effectuée par deux personnes ou plus si le moniteur ne peut pas être placé face
vers le bas sur une surface non abrasive.
12 mm
100 mm
100 mm
Poids de l'assemblage du LCD : 4,2 kg
Figure F.1
Français-10
Épaisseur de la fixation (bras)
2~3,2 mm
10
