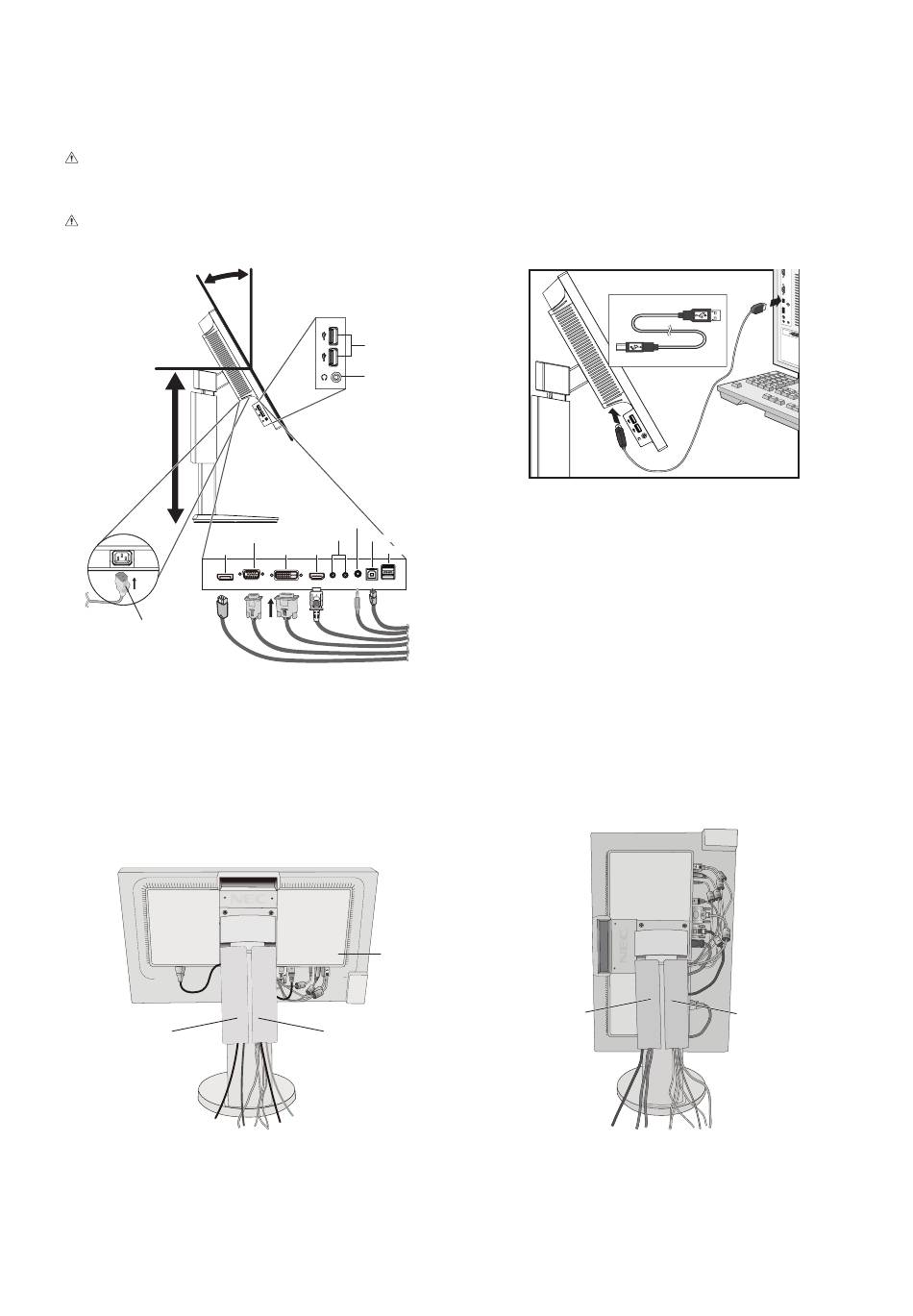

4. Branchez tous les câbles aux prises appropriées (Figure C.1). À l'aide du câble USB, branchez la prise de type B au
port montant USB situé sur le côté arrière droit du moniteur et la prise de type A au port descendant de l'ordinateur
(Figure C.1a). Si vous utilisez le cordon de l'appareil USB, branchez-le dans un des ports descendants du moniteur.
REMARQUE : une mauvaise connexion des câbles risque de provoquer une panne, d'endommager des composants, de
nuire à la qualité d'affichage du module LCD ou encore de réduire la durée de vie du module.
ATTENTION : ne pliez pas le câble USB. Cela pourrait entraîner une surchauffe et causer un incendie.
REMARQUE : n'utilisez pas de câble audio d'atténuation avec résistance intégrée afin de ne pas réduire le volume.
ATTENTION : ne connectez pas d'écouteurs ou de casque au moniteur si vous les portez.
En fonction du volume, ceci pourrait affecter votre audition.
Inclinaison de 30°
Hauteur
maximale du
support
DisplayPort
Cordon d'alimentation
Figure C.1
*: Voir page 25.
5. Pour que les câbles restent bien organisés, disposez-les dans le cache-câbles intégré au support.
Placez les câbles dans les crochets fermement et à une distance égale (Figure C.2 et Figure C.3).
REMARQUE : vous ne pouvez pas retirer le cache-câble.
6. Vérifiez que vous pouvez toujours pivoter, lever et baisser l'écran du moniteur après l'installation des câbles.
Cordon d'alimentation
Câble DisplayPort
Câble D-SUB
Figure C.2
Port descendant USB
Casque
Entrée Audio
ENTRÉE/SORTIE ControlSync* Port montant USB
D-SUB
DVI
HDMI
Port descendant USB
Encoche de sécurité
Câble DVI
Câble HDMI
Câble audio
Câbles ControlSync
Câbles USB
Type B
REMARQUE : le fait de régler le volume et l'égaliseur sur
Cordon d'alimentation
Câble DisplayPort
Câble D-SUB
Français-8
Type A
Type A
Type B
Figure C.1a
une position non centrale peut entraîner
l'augmentation de la tension de sortie
des écouteurs/haut-parleurs et, ainsi, du
niveau de pression acoustique.
Câble DVI
Câble HDMI
Câble audio
Câbles ControlSync
Câbles USB
Figure C.3
